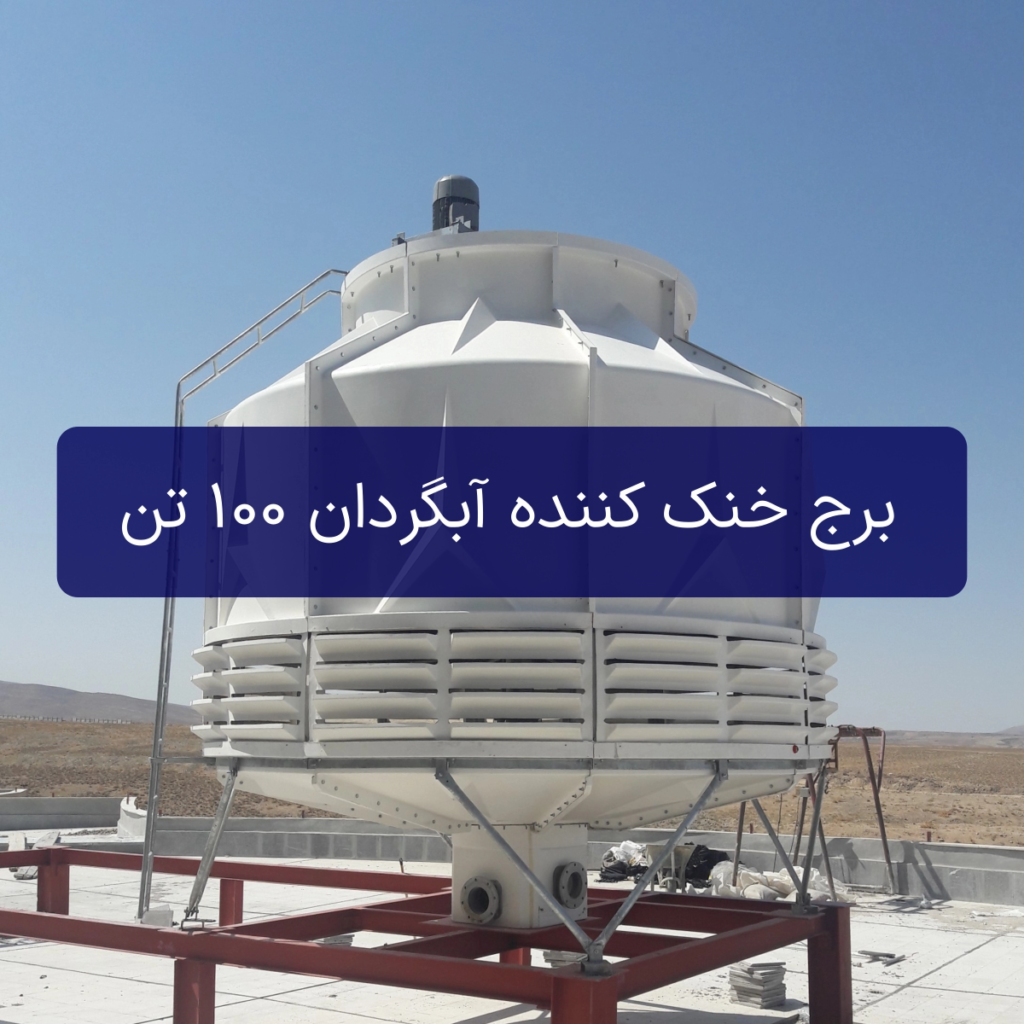

برج خنک کننده آبگردان 100 تن (مدل SMB100)
برج خنک کننده آبگردان 100 تن با شکل هندسی مدور خود، یکی از پر مصرف ترین سایز ها در دسته بندی برج خنک کننده آبگردان است. با توجه به قدمت بیشتر کاربری برج گرد نسبت به نوع مکعبی در ایران، این مدل اکثرا در سیستم های تهویه مطبوع مجتمع های اداری، تجاری مورد استفاده قرار گرفته است.
برج خنک کننده آبگردان به دلیل شکل گرد خود، نصب اولیه به مراتب سخت تری نسبت به نوع فایبرگلاس مکعبی و ابارایی داشته و امروزه در پروژه های صنعتی کمتر مورد استفاده قرار می گیرد.
| تناژ واقعی | 100 تن تبرید |
|---|---|
| چیلر تراکمی متناظر | 100 تن تبرید |
| چیلر جذبی متناظر | 70 تن تبرید |
| قطر | 259 سانتیمتر |
| ارتفاع | 257 سانتیمتر |
| ارتفاع پکینگ | 90 سانتیمتر |
| کاهنده دور | دو تسمه (پولی 30) |
| سایز لوله ورودی | 4 اینچ |
| سایز لوله های خروجی | 50×6 mm |
| توان الکتروموتور | 1.5 کیلووات |
| قطر فن | 120 سانتیمتر |
| دبی آب | 80 متر مکعب در ساعت |
| جریان هوای عبوری | 24100 cfm |
| وزن (حالت خشک) | 519 کیلوگرم |
| وزن (حالت کار) | 943 کیلوگرم |
سیستم توزیع آب برج خنک کننده آبگردان 100 تن
تفاوت کلیدی برج خنک کننده آبگردان با رقبای خود در دسته برج خنک کننده صنعتی، سیستم چرخشی توزیع آب آن است. جریان آب هنگام خروج از سوراخ های لوله های آرم سبب چرخش آب پخش کن شده و باعث توزیع یکنواخت آب بر روی پکینگ می شود.
برج خنک کننده آبگردان 100 تن دارای یک آب پخش کن با ورودی 4 اینچ (110 میلیمتر) و شش عدد خروجی به قطر 50 میلیمتر می باشد. برای کسب اطلاعات بیشتر و مشاهده تصاویر مربوط به بقیه سایز های آب پخش کن می توانید به صفحه آب پخش کن برج خنک کننده مراجعه نمایید.
محدودیت های برج خنک کننده آبگردان 100 تن
عملکرد برج های آبگردان وابستگی زیادی به کیفیت سیستم آب پخش کن، شرایط نگهداری و سرویس دوره ای دارد. در بسیاری از پروژه های صنعتی سنگین، مدل های فایبرگلاس مکعبی مانند برج خنک کننده فایبرگلاس 100 تن به دلیل راندمان بالاتر، توزیع یکنواخت آب، کنترل بهتر جریان هوا و استهلاک کمتر به عنوان گزینه بهتر شناخته می شوند.
جمع بندی نهایی
برج خنک کننده آبگردان 100 تن یکی از مدل های مدور کولینگ تاور است که قبلا در برخی پروژه های صنعتی و تاسیساتی مورد استفاده قرار می گرفت و عملکرد آن وابستگی زیادی به کیفیت قطعات داخلی آن مانند پکینگ لانه زنبوری و شرایط نگهداری دستگاه دارد.
