برج خنک کننده فایبرگلاس

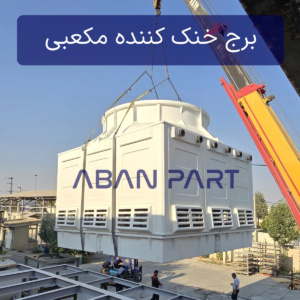

برج خنک کننده فایبرگلاس نوعی کولینگ تاور مدار باز، جریان مخالف و به شکل مکعبی است که بدنه آن از کامپوزیت فایبرگلاس (FRP) ساخته شده است. فایبرگلاس (پلاستیک تقویت شده با الیاف شیشه) علاوه بر وزن کم و طول عمر بالا، در برابر رطوبت، اشعه UV، مواد شیمیایی و شرایط سخت صنعتی حاکم بر برج خنک کننده نیز بسیار مقاوم است.

در این صفحه به صورت تخصصی به بررسی مشخصات، مزایا، کاربرد های برج خنک کننده فایبرگلاس مکعبی می پردازیم. اگر به دنبال اطلاعات جامع تری نسبت به بقیه مدل های برج خنک کننده هستید، می توانید به صفحه انواع برج خنک کننده صنعتی مراجعه فرمایید.

ظرفیت‌ های برج خنک کننده فایبرگلاس مکعبی

برج‌ های خنک کننده فایبرگلاس در ظرفیت‌ های مختلفی تولید می‌ شوند و انتخاب ظرفیت مناسب یکی از مهم‌ ترین مراحل در طراحی سیستم است. انتخاب اشتباه ظرفیت می‌ تواند باعث کاهش راندمان یا افزایش مصرف انرژی شود. به همین دلیل، شناخت دقیق گزینه‌ های موجود به تصمیم‌ گیری بهتر کمک می‌ کند. سایز های مهم برج خنک کننده فایبرگلاس مکعبی به شرح زیر است:

• کولینگ تاور فایبرگلاس 50 تن
• برج خنک کننده FRP ظرفیت 100 تن
• برج خنک کننده فایبرگلاس 150 تن
• برج خنک کننده مکعبی 200 تن
• کولینگ تاور فایبر گلاس 300 تن
• کولینگ تاور مکعبی 400 تن
• برج خنک کننده فایبرگلاس 500 تن
• برج خنک کننده فایبرگلاس 700 تن

نحوه عملکرد سیستم خنک‌ کاری

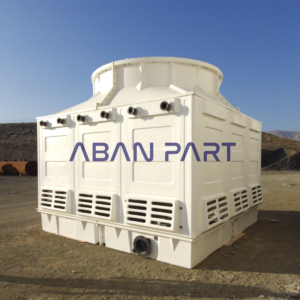

عملکرد برج خنک کننده فایبرگلاس بر پایه فرآیند خنک‌ کاری تبخیری است. در این فرآیند، آب گرم از تجهیزات فرایندی وارد برج شده و از طریق نازل‌ ها روی پکینگ‌ ها توزیع می‌ شود. پکینگ‌ ها با افزایش سطح تماس بین آب و هوا، شرایط مناسبی برای تبخیر بخشی از آب فراهم می‌ کنند. در همین حین، جریان هوا توسط فن ایجاد شده و از میان پکینگ‌ ها عبور می‌ کند. این جریان هوا باعث تبخیر بخشی از آب شده و در نتیجه دمای آب کاهش می‌ یابد. آب خنک شده مجدداً به سیستم باز می‌ گردد و این چرخه به‌ صورت مداوم تکرار می‌ شود.

اجزای اصلی سیستم

برای عملکرد صحیح برج خنک کننده فایبرگلاس، قطعات برج خنک کننده به کار رفته در آن باید به‌ درستی طراحی و انتخاب شوند. این اجزا شامل موارد زیر هستند:

• پکینگ (افزایش سطح تماس آب و هوا)
• قطره‌ گیر (جلوگیری از هدر رفت آب)
• نازل (توزیع یکنواخت آب)
• فن (ایجاد جریان هوا)

ویژگی های برج خنک کننده فایبرگلاس ساخت شرکت آبان پارت

برج خنک کننده تولید شده توسط شرکت آبان پارت به دلیل استفاده از قطعات با کیفیت، بدنه ای مستحکم و دارا بودن گارانتی عملکرد، گارانتی قطعات و گارانتی بدنه، نسبت به برج های خنک کننده بازاری کیفیت بالاتری دارد. مهم ترین تفاوت های موثر برج خنک کننده فایبرگلاس مکعبی ساخت شرکت آبان پارت موارد زیر است:

• تعداد ردیف پکینگ (3 ردیفه)
• توان و نوع الکتروموتور (الکتروموتور قوی تر)
• کیفیت بلبرینگ های کاهش دور (بلبرینگ ژاپنی کاهش دور ژاپنی)
• کیفیت رزین مصرفی (رزین خالص و بدون افزودن کربنات کلسیم )
• تهیه کلیه ساپورت های فلزی برج خنک کننده از پروفیل صنعتی (ناودانی 6 به بالا)
• پوشش گالوانیزه گرم کلیه ساپورت های فلزی (بدون رنگ شدگی)
• کیفیت و ضخامت بالاتر بدنه برج خنک کننده (تا 12 میلیمتر)
• گارانتی عملکرد دمایی (چک یا سفته)، گارانتی 20 ساله بدنه و گارانتی یکساله کلیه قطعات برای برج خنک کننده آبان پارت

مزایای استفاده از برج‌ های فایبرگلاس

برج خنک کننده فایبرگلاس به دلیل مزایای متعددی که دارد جایگزین کولینگ تاور های فلزی شده است. این مزایا سبب کاهش هزینه های سرویس و نگهداری و در نتیجه مقرون به صرفه شدن استفاده از آن شده است.

مقاومت در برابر خوردگی

یکی از مهم‌ ترین مزایای این نوع برج‌ ها، مقاومت بسیار بالا در برابر خوردگی است. این ویژگی باعث می‌ شود تا در محیط‌ های مرطوب که احتمال زنگ‌ زدگی بالا است، عملکرد پایدار و طول عمر بالایی داشته باشند. هم چنین مقاومت در برابر خوردگی شیمیایی سبب شده تا برج خنک کننده فایبرگلاس را بتوان برای محیط هایی با pH پایین که دارای خاصیت اسیدی هستند به کار برد.

وزن سبک و سهولت نصب

در مقایسه با برج‌ های فلزی یا بتنی، برج‌ های فایبرگلاس وزن کمتری دارند. این موضوع باعث کاهش هزینه‌ های حمل‌ و نقل، نصب و حتی زیرساخت‌ های مورد نیاز می‌ شود. هم چنین امکان نصب مدولار آنها سبب شده تا در پروژه هایی که محدودیت فضا در آنها وجود دارد، بتوان به راحتی از برج خنک کننده فایبرگلاس استفاده کرد.

راندمان بالا در سرمایش

طراحی اصولی و استفاده از قطعات استاندارد، باعث می‌ شود فرآیند انتقال حرارت با راندمان بالایی انجام شود و مصرف انرژی کاهش یابد. این موضوع سبب کاهش فضای اشغال شده توسط برج، تداوم عملکرد مناسب دستگاه بالا دستی و ثبات در کیفیت محصول واحد تولیدی می گردد.

کاهش هزینه‌ نگهداری

به دلیل مقاومت بالا و کیفیت ساخت مناسب، این برج‌ ها نیاز به تعمیرات کمتری دارند و هزینه‌ های نگهداری آن‌ ها نسبت به سایر مدل‌ ها پایین‌ تر است. از سوی دیگر به دلیل کاهش زمان تعمیرات و عدم توقف خط تولید، سودآوری واحد افزایش می یابد.

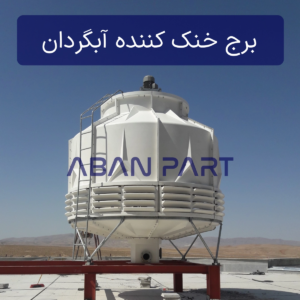

برج خنک کننده فایبرگلاس دایروی

امروزه برج های خنک کننده فایبرگلاس به شکل مکعبی تولید می شوند. اما در سال های گذشته بسیاری از انواع سیستم‌ های خنک کاری از جمله برج خنک کننده آبگردان دارای شکل هندسی دایروی بوده و بدنه آنها نیز از FRP و به صورت گرد تولید می شد.

اما با توجه به گسترش روز افزون کاربرد برج خنک کننده فایبرگلاس مکعبی و دردسر های تعمیراتی برج خنک کننده گرد، کاربری آنها رو به کاهش رفته و تقریبا منسوخ شده اند. در وضعیت فعلی تنها انجام خدمات نگهداری و تامین قطعات آنها قابلیت انجام دارد.

عوامل مؤثر در انتخاب ظرفیت

برای انتخاب ظرفیت مناسب در برج خنک کننده فایبرگلاس، نیاز به تهیه پارامتر های مورد نیاز برای انجام محاسبات برج خنک کننده وجود دارد. مهم ترین آنها عبارتند از:

• دبی آب در گردش
• دمای ورودی و خروجی
• شرایط آب و هوایی منطقه
• نوع فرآیند

برای رسیدن به انتخاب دقیق، انجام محاسبات مهندسی ضروری است. نکته مهم در تامین برج خنک کننده FRP توجه به میزان دقیق پکینگ به کار رفته و توان الکتروموتور آن است. این دو مورد تاثیر به سزایی در توان سرمایشی برج خنک کننده داشته و تامین توان نامی آن را ممکن می کنند.

برآورد هزینه تمام شده و نکات مهم در خرید

پس از انتخاب سایز دقیق برج خنک کننده فایبرگلاس نوبت به برآورد هزینه ها می شود. پس از بررسی پارامتر های مختلف، می توان گفت که هزینه تمام شده برج به عوامل زیر بستگی دارد:

• ظرفیت و ابعاد برج
• کیفیت متریال
• نوع طراحی
• تجهیزات داخلی
• برند سازنده

برای بررسی نکات مهم در خرید و لیست قیمت‌ این مدل از برج خنک کننده، می توانید به صفحه قیمت برج خنک کننده مراجعه فرمایید.

بررسی کیفیت بدنه برج خنک کننده FRP

نکات مهم زیر را در بررسی بدنه برج خنک کننده FRP در هنگام خرید باید رعایت کرد:

• چک کردن ضخامت قطعات مختلف بدنه فایبرگلاس برج خنک کننده
• اندازه گیری ضخامت در وسط قطعات با ایجاد سوراخ بر روی آنها
• اطمینان از مصرف تیتان برای مقاومت بدنه برج خنک کننده فایبرگلاس در مقابل آفتاب
• قطعات فایبرگلاس دارای ژلکوت خود رنگ بوده و نیاز به هیچ گونه رنگ آمیزی مجدد ندارند.
• استفاده از تعداد کافی پیچ برای استحکام بدنه برج خنک کننده فایبرگلاس
• چک کردن برند مورد استفاده برای رزین و الیاف مصرفی
• اطمینان از عدم مصرف کربنات به عنوان فیلر در رزین مصرفی

بررسی فونداسیون مورد نیاز

نصب برج خنک کننده FRP و طراحی و ساخت فونداسیون مناسب برای آن موضوع مهمی در هنگام بهره برداری از برج خنک کننده است. فونداسیون برج خنک کننده FRP باید یک فاصله استاندارد از موانع اطراف داشته باشد تا ورود جریان هوا به داخل برج خنک کننده از طریق لوور ها دچار اختلال نگردد.

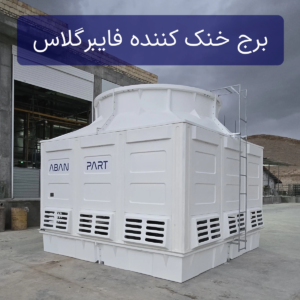

کاربردهای برج خنک کننده مکعبی

برج خنک کننده مکعبی کاربری های گسترده ای برای خنک  سازی سیستم های مختلف دارد. بزرگترین مزیت آن در این موارد امکان چینش مدولار برای دست یابی به ظرفیت های بالاتر است. هم چنین به دلیل کاهش هزینه های تعمیراتی، روز به روز استفاده از برج خنک کننده فایبرگلاس مکعبی افزایش می یابد.

استفاده در سیستم‌ های چیلر و تهویه مطبوع

در سیستم‌ های تهویه مطبوع و چیلر، برج خنک کننده وظیفه دفع حرارت کندانسور را بر عهده دارد و نقش بسیار مهمی در عملکرد کلی سیستم ایفا می‌ کند. برج خنک کننده چیلر نسبت به بقیه کاربری های برج خنک کننده فایبرگلاس نیاز به حساسیت کمتری در قطعات داشته اما سایزینگ آن بر مبنای تناژ چیلر و تراکمی یا جذبی بودن آن بسیار مهم است.

کاربرد در صنایع سنگین

در صنایع نفت، گاز و پتروشیمی، استفاده از تجهیزاتی که مقاومت بالایی در برابر شرایط سخت داشته باشند، ضروری است. با توجه به اینکه در صنایع بزرگ معمولا برج خنک کننده سایز بزرگ (500 تن به بالا) استفاده می شود، لازم است تا عملیات محاسبه ظرفیت واقعی برج به دقت انجام پذیرد تا از ضرر های بعدی به واحد بالا دستی جلوگیری شود.

استفاده در کارخانجات تولیدی

بسیاری از کارخانجات برای کنترل دمای تجهیزات و افزایش بهره‌ وری از این سیستم استفاده می‌ کنند. در خطوط نورد برای تنظیم دمای سیستم ترمکس در تولید میلگرد های مخصوص برج خنک کننده فایبرگلاس کاربرد زیادی دارد. در خطوط تولید رب گوجه فرنگی نیز برای خنک کاری سیستم وکیوم مورد استفاده قرار می گیرد.

نگهداری و حفظ عملکرد

برای حفظ عملکرد بهینه برج خنک کننده، انجام تعمیرات برج خنک کننده و سرویس‌ های دوره‌ ای ضروری است. این موضوع نیازمند تهیه و انجام یک برنامه سرویس های تعمیراتی پیشگیرانه PM برای جلوگیری از آسیب های بعدی است.

اقدامات مهم در نگهداری

• بررسی و شستشوی پکینگ‌ ها
• کنترل عملکرد فن و موتور
• بررسی وضعیت نازل‌ ها
• بررسی بدنه از نظر ترک یا نشتی

رسوب زدایی

بدنه برج خنک کننده فایبرگلاس و پکینگ های داخل آن پس از مدتی دچار رسوب گرفتگی شده که برای جلوگیری از این پدیده ابتدا باید آب در گردش به صورت مداوم فیلتر شود. هم چنین در یک دوره تعمیراتی باید با ریختن اسید رسوب ها را تا حدی از بین برد. استفاده از پکینگ های ضد رسوب نیز کمک فراوانی به این قضیه میکند.

مشکلات رایج و راه‌حل‌ ها

1- کاهش راندمان

علت: گرفتگی پکینگ
راه‌ حل: شست‌ و شو یا تعویض

2- مصرف بالای آب

علت: خرابی قطره‌ گیر
راه‌ حل: بررسی و تعویض

3- سر و صدای زیاد

علت: خرابی کاهش دور
راه‌ حل: سرویس بلبرینگ ها

4- لرزش بدنه

علت: عدم بالانس فن
راه‌ حل: بالانس مجدد پروانه

جمع‌ بندی نهایی

برج خنک کننده فایبرگلاس به دلیل مقاومت بالا، راندمان مناسب و هزینه نگهداری پایین، یکی از بهترین گزینه‌ ها برای صنایع مختلف محسوب می‌ شود. انتخاب صحیح ظرفیت، استفاده از قطعات با کیفیت و نگهداری اصولی، تأثیر مستقیمی بر عملکرد این سیستم دارد.

سوالات متداول (FAQ)

برج خنک کننده فایبرگلاس چه تفاوتی با نوع فلزی دارد؟

برج‌ های فایبرگلاس در برابر خوردگی و رطوبت مقاومت بسیار بیشتری نسبت به مدل‌ های فلزی دارند و در نتیجه طول عمر بالاتری نیز خواهند داشت.

چگونه ظرفیت مناسب را انتخاب کنیم؟

انتخاب ظرفیت مناسب به عواملی مانند دبی آب، اختلاف دما و شرایط محیطی بستگی دارد و بهتر است از طریق محاسبات تخصصی انجام شود.

طول عمر این تجهیزات چقدر است؟

در صورت نگهداری صحیح، این سیستم‌ ها می‌ توانند بیش از 15 تا 20 سال عمر مفید داشته باشند.
