پکینگ گرید اسپلش برج خنک کننده
پکینگ گرید اسپلش یکی از مقاوم ترین انواع پکینگ های اسپلش در برج های خنک کننده است که برای شرایط کاری سنگین و دبی های بالا طراحی شده است. ساختار مشبک و ماژولار این نوع پکینگ باعث می شود توزیع آب به صورت یکنواخت انجام شده و در عین حال، مقاومت مکانیکی بالایی در برابر فشار و جریان مداوم داشته باشد.
در میان انواع پکینگ اسپلش، این نوع بیشتر در پروژه های صنعتی با بار حرارتی بالا استفاده می شود. گرید اسپلش در دو مدل FC 70.34 و مدل GS 60×60 در ایران وجود دارد. ساختار باز بلوک پکینگ سبب می شود تا در برابر آب در گردش با آلودگی بالا، که در صنایعی مانند تولید رب گوجه فرنگی و صنایع نورد وجود دارد، بدون هیچ مشکلی کار کند.
پکینگ گرید اسپلش چیست و چه تفاوتی با سایر مدل ها دارد؟

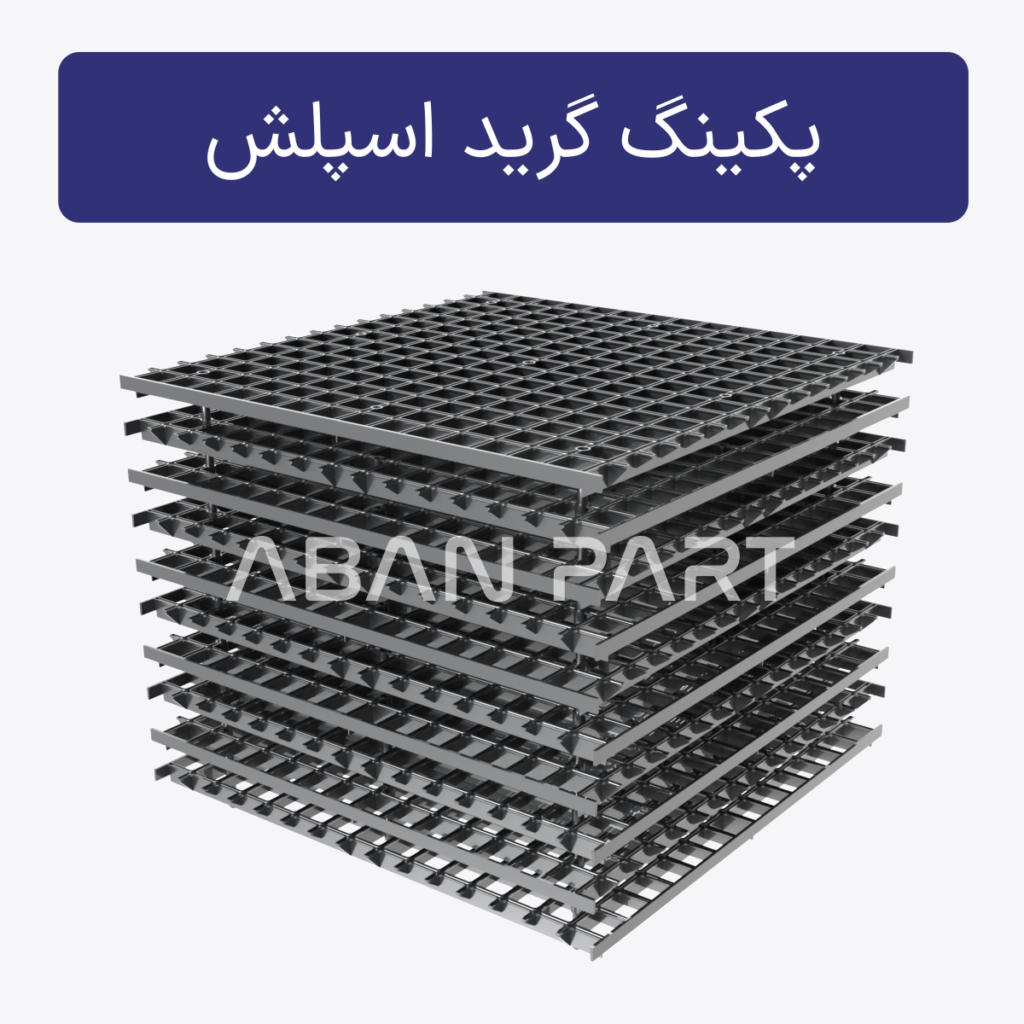

پکینگ گرید اسپلش نوعی پکینگ با ساختار شبکه ای تقویت شده است که بلوک آن از قرار دادن صفحات مشبک (گرید) بر روی هم تشکیل شده و به صورت لایه ای در برج خنک کننده نصب می شود. این ساختار باعث می شود آب در برخورد با سطوح مختلف، شکسته شده و به صورت کنترل شده در مسیر جریان هوا حرکت کند.
ویژگی متمایز این مدل:
- تحمل بار مکانیکی بالا
- حفظ ساختار در دبی های زیاد
- عملکرد پایدار در شرایط سخت
به همین دلیل، پکینگ گرید اسپلش معمولاً در سیستم هایی صنعتی استفاده می شود که سایر انواع پکینگ برج خنک کننده عملکرد کافی ندارند.
مدل های پکینگ گرید اسپلش
با توجه به ابعاد تولید شده شبکه های تشکیل دهنده بلوک پکینگ گرید اسپلش، دو مدل از آن در ایران تولید می گردد:
- GS 60×60
- FC 70.34
مدل GS 60×60
مشخصات فنی گرید اسپلش مدل GS 60×60 به شرح زیر است:
- گام ورق: 50 mm (چشمه 34 mm)
- سطح ویژه: 100 (m2/m3)
- جنس: پلی پروپیلن (PP)
- ابعاد بلوک: 60x60x50 سانتیمتر
مدل FC 70.34
مشخصات فنی گرید اسپلش مدل FC 70.34 به شرح زیر است:
- گام ورق: 50 mm (چشمه 34 mm)
- سطح ویژه: 100 (m2/m3)
- جنس: پلی پروپیلن (PP)
- ابعاد بلوک: 100x100x50 سانتیمتر
ویژگی های اصلی پکینگ گرید
این مدل به دلیل طراحی صنعتی خود، دارای ویژگی های خاصی است:
- ساختار ماژولار و مستحکم
- مقاومت بالا در برابر فشار و ضربه
- عملکرد پایدار در دبی های بالا
- توزیع یکنواخت آب در سطح پکینگ
- طول عمر بالا در شرایط کاری سنگین
این ویژگی ها باعث شده اند که در پروژه های صنعتی به خصوص در برج خنک کننده فایبرگلاس، این مدل به عنوان گزینه ای قابل اعتماد شناخته شود.
مزایای گرید اسپلش
گرید اسپلش به دلیل طراحی خلاقانه خود دارای مزایای زیر است:
- قیمت مناسب آن با توجه به هزینه تعویض مداوم پکینگ های لانه زنبوری
- عدم رسوب گیری و گیر کردن لرد گوجه فرنگی و روغن خطوط نورد در پکینگ
- قابلیت تحمل دمای بالا به خصوص در صنایع غذایی که آب در گردش از دیگ بخار خارج می شود
- طول عمر بالا به دلیل جنس پلی پروپیلن
- مقاومت شیمیایی و مکانیکی مناسب
- قابلیت چینش در ارتفاع بالا
قیمت مناسب
در سال های قبل در کلیه برج های خنک کننده از پکینگ لانه زنبوری استفاده می شد که به دلیل گرفتگی شدید آنها در آب های آلوده (خصوصا صنایع غذایی و صنایع فولاد) باید در دوره های کاری کوتاه مدام آنها را تعویض کرد. پکینگ گرید اسپلش به دلیل ساختار متخلخل خود مانع از گرفتگی شده و راندمان حرارتی برج ثابت باقی می ماند. در نتیجه هزینه تعمیر برج خنک کننده، خاموش کردن خط تولید و جایگزینی پکینگ ها حذف میگردد. این موضوع سبب شده تا هزینه اولیه برای خرید گرید اسپلش توجیه اقتصادی داشته باشد.
تحمل دمای بالا
جنس پکینگ گرید اسپلش از پلی پروپیلن است. در نتیجه برخلاف PVC قابلیت تحمل دمای بالا (تا 90 درجه سانتیگراد) را دارد. این موضوع در صنایع مانند تولید رب گوجه فرنگی که نیاز به خنک کاری آب در گردش تولید شده در دیگ بخار وجود دارد بسیار اهمیت پیدا میکند.
کاربری پکینگ گرید اسپلش
ساختار گرید اسپلش به گونه ای است که هیچ گونه آلودگی را به خود نگرفته و دچار گرفتگی نمی شود و فن همیشه قدرت ایجاد جریان هوا از داخل پکینگ را خواهد داشت. در نتیجه این نوع پکینگ بیشتر در کاربردهای صنعتی و سنگین که در آنها جریان آب در گردش آلودگی بالایی دارد، مورد استفاده قرار می گیرد:
- صنایع پتروشیمی و پالایشگاهی
- نیروگاه
- سیستم های خنک کاری با بار حرارتی بالا
- برج های بزرگ صنعتی
- شرایطی با دبی آب بالا
- کارخانه تولید رب گوجه فرنگی
- صنایع نورد فولاد
در این کاربرد ها، استفاده از این مدل در کنار سایر قطعات برج خنک کننده باعث افزایش پایداری سیستم می شود.
مقایسه با نت و رندوم اسپلش
برای انتخاب دقیق تر، مقایسه این مدل با سایر انواع پکینگ اهمیت دارد:
مقایسه با نت اسپلش
گرید در مقایسه با پکینگ نت اسپلش:
- مقاومت مکانیکی بالاتری دارد
- برای دبی های بالا مناسب تر است
- هزینه اولیه بیشتری دارد
مقایسه با رندوم اسپلش
گرید در مقایسه با پکینگ رندوم اسپلش:
- ساختار منظمتری دارد
- توزیع آب کنترل شده تری ایجاد می کند
- در کاربردهای صنعتی قابل اعتماد تر است
📌 برای بررسی کامل انواع مختلف، به صفحه پکینگ اسپلش مراجعه کنید.
راهنمای انتخاب پکینگ گرید اسپلش
برای انتخاب این نوع پکینگ، بررسی دقیق شرایط کاری اهمیت زیادی دارد:
- میزان دبی آب
- بار حرارتی سیستم
- نوع کاربرد (صنعتی یا عمومی)
- شرایط محیطی
- فضای نصب
چه زمانی این مدل بهترین انتخاب است؟
پکینگ گرید اسپلش در شرایط زیر بهترین عملکرد را دارد:
- سیستم های با بار حرارتی بالا
- دبی زیاد آب
- پروژه های صنعتی سنگین
- شرایطی که نیاز به دوام بالا وجود دارد
خطاهای رایج در انتخاب
برخی اشتباهات رایج در انتخاب این مدل عبارتند از:
- استفاده در پروژه های سبک (هزینه غیر ضروری)
- عدم توجه به طراحی برج
- انتخاب بدون بررسی دبی واقعی سیستم
- استفاده از متریال نامناسب
عوامل موثر در قیمت گرید اسپلش
قیمت این نوع پکینگ به عوامل مختلفی بستگی دارد:
- نوع متریال
- کیفیت ساخت
- ابعاد و طراحی
- حجم سفارش
در مقایسه با سایر انواع پکینگ، این مدل معمولاً در دسته محصولات با قیمت بالاتر قرار می گیرد، اما در مقابل، طول عمر و عملکرد بهتری ارائه می دهد. همین موضوع سبب می شود در مواردی مانند کاربری های سنگین صنعتی قیمت برج خنک کننده با وجود اینکه از حالت نرمال بالاتر است، اما با توجه به عدم توقف خط تولید و هزینه های تعمیراتی، توجیه پذیر باشد.
ارتفاع پکینگ گرید
مزیت مهم پکینگ گرید امکان چینش پکینگ تا ارتفاع بالا است. در پکینگ های لانه زنبوری به دلیل ساختار متراکم آنها نهایتا تا ارتفاع 90 یا 120 سانتیمتر می توان بلوک های پکینگ را روی هم چید. زیرا در ارتفاع های بالاتر خفگی رخ داده و فن برج خنک کننده دیگر توان مکش کافی را نداشته و عملکرد دمایی برج مختل می شود.
در پکینگ گرید اسپلش تا ارتفاع 200 سانتیمتر میتوان بلوک ها را بدون هیچ مشکلی بر روی هم قرار داد. البته باید توجه داشت که استفاده از قطره گیر مناسب مانند قطره گیر تیغه ای که افت فشار کمی را ایجاد می کند نیز در افزایش قدرت مکش فن موثر است.
جمع بندی
پکینگ گرید اسپلش یکی از بهترین گزینه ها برای سیستم های خنک کاری صنعتی و شرایط کاری سنگین است. این مدل با ساختار مقاوم و عملکرد پایدار، می تواند در پروژه هایی که نیاز به دوام و راندمان بالا دارند، انتخابی مطمئن باشد.
سوالات متداول (FAQ)
آیا پکینگ گرید اسپلش برای همه برجها مناسب است؟
خیر، این مدل بیشتر برای شرایط صنعتی و سنگین طراحی شده است.
تفاوت اصلی آن با پکینگ نت اسپلش چیست؟
مهم ترین تفاوت در مقاومت مکانیکی و کاربرد در دبی های بالا است.
طول عمر این نوع پکینگ چقدر است؟
در شرایط مناسب، طول عمر بالایی دارد و از مدل های سبک تر بیشتر است.
آیا هزینه آن نسبت به سایر مدلها بیشتر است؟
بله، اما در بلند مدت به دلیل دوام بالا، مقرون به صرفه خواهد بود.
