قطعات برج خنک کننده (Cooling Tower Parts)
برج خنک کننده بدون قطعات عملاً یک سازه بی کاربرد است. عملکرد واقعی سیستم خنک کاری به کیفیت، طراحی و هماهنگی بین اجزای داخلی آن بستگی دارد. در این صفحه، به صورت تخصصی تمام قطعات برج خنک کننده را بررسی می کنیم تا هم در انتخاب و هم در خرید، تصمیم دقیق تری بگیرید.
اگر می خواهید با ساختار کلی سیستم برج های خنک کننده آشنا شوید، پیشنهاد می شود صفحه برج خنک کننده صنعتی را مطالعه نمایید تا دید جامع تری نسبت به عملکرد کل سیستم داشته باشید.
قطعات برج خنک کننده چیست و چرا اهمیت دارد؟
قطعات برج خنک کننده مجموعه ای از اجزای مکانیکی و پلیمری هستند که هر کدام نقش مشخصی در فرآیند خنک کاری برج خنک کننده بر عهده دارند. وجود این قطعات در کنار هم باعث می شود تا انتقال حرارت بین آب و هوا در برج خنک کننده به بهترین شکل ممکن انجام شود. از سوی دیگر تولید قطعات برج خنک کننده نیازمند رعایت استاندارد های مخصوص (به طور ویژه استاندارد CTI) می باشد تا از عملکرد قطعات در انجام فرایند خنک کاری اطمینان حاصل شود.
اهمیت این قطعات در چند عامل کلیدی خلاصه می شود:
- افزایش راندمان خنک کاری
- کاهش مصرف انرژی
- افزایش طول عمر تجهیزات
- کاهش هزینه های نگهداری
در بسیاری از پروژه های صنعتی، دیده شده که انتخاب اشتباه یک قطعه ساده مانند نازل یا پکینگ، باعث افت شدید عملکرد کل سیستم شده است.

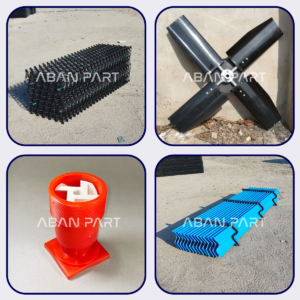

دسته بندی اصلی قطعات برج خنک کننده
برای درک بهتر، قطعات برج خنک کننده به چند دسته اصلی تقسیم می شوند:
1. قطعات انتقال حرارت
- پکینگ (Packing)
2. قطعات جلوگیری از پرت آب
- قطرهگیر (Drift Eliminator)
3. قطعات توزیع آب
- نازل (Nozzle)
4. تجهیزات مکانیکی و دوار
- فن برج خنک کننده
- گیربکس و الکتروموتور
پکینگ برج خنک کننده (Packing)
پکینگ مهم ترین قطعه در برج خنک کننده محسوب می شود، زیرا مستقیماً در فرآیند انتقال حرارت نقش دارد و سطح تماس بین جریان آب در گردش و جریان هوای عبوری را افزایش می دهد. هر چقدر پکینگ برج خنک کننده تخلخل بیشتری داشته باشد، سطح ویژه بالاتر و در نتیجه راندمان بیشتری خواهد داشت. اما از سوی دیگر، بیشتر مستعد رسوب گرفتگی و بسته شدن کانال های عبوری آب خواهد بود.

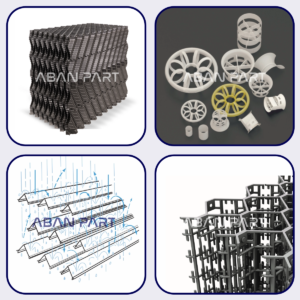

انواع پکینگ
پکینگ برج خنک کننده از لحاظ ساختار به دو دسته تقسیم بندی می گردد:
- پکینگ فیلمی (Film Fill)
- پکینگ اسپلش (Splash Fill)
پکینگ فیلم جریان پیوسته آب را تبدیل به یک فیلم نازک کرده که سطح آن را جریان هوا در تماس خواهد بود و باعث تبخیر می شود. پکینگ اسپلش با استفاده از ساختار توری شکل خود، قطرات بسیار زیادی ایجاد کرده و میزان برخورد آب و هوا را بالا می برد.
نکات مهم در انتخاب پکینگ
در هنگام انتخاب پکینگ باید به موارد زیر توجه کرد:
- دمای آب ورودی
- میزان املاح و سختی آب
- هندسه و نوع کاربری برج
پکینگ ها معمولاً از متریال هایی مانند PVC یا PP ساخته می شوند و بسته به شرایط کاری، طراحی متفاوتی دارند. انتخاب صحیح این قطعه تأثیر مستقیم بر راندمان کل سیستم دارد. اگر در مجموعه خود از برج خنک کننده فایبرگلاس استفاده می کنید، ابعاد بلوک های پکینگ به دلیل شکل هندسی مکعبی دستگاه، اهمیت پیدا می کند. زیرا برای جا زدن آنها نیاز به برشکاری خواهید داشت و هر چقدر برشکاری کمتر باشد، طبعا هزینه و وقت کمتری صرف خواهد شد.
در برج خنک کننده ابارا نیز به دلیل ساختار و شکل هندسی کولینگ تاور باید از یک نوع پکینگ خاص استفاده کرد. شکل هندسی پکینگ برج خنک کننده ابارا به صورت ذوزنقه ای بوده که در هر دو طرف خود دارای قطره گیر فابریکی است. این موضوع جا زدن بلوک های پکینگ ابارایی را بسیار راحت می کند.

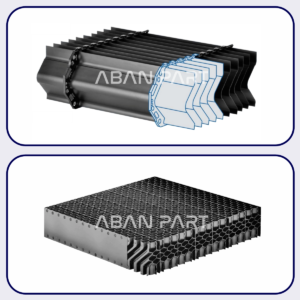

قطره گیر برج خنک کننده (Drift Eliminator)
قطره گیر یکی از اجزای مهم برای جلوگیری از هدر رفت آب در برج خنک کننده است. قطره گیر برج خنک کننده با تغییر مسیر جریان هوا، قطرات آب را از هوا جدا کرده و به داخل کولینگ تاور باز می گرداند. قطره گیر ها در جنس ها و اشکال متفاوتی تولید می گردند که هر کدام ویژگی های فنی مختص به خود را دارند.
مزایای استفاده از قطره گیر با کیفیت
- کاهش مصرف آب
- جلوگیری از انتشار رطوبت در محیط
- افزایش راندمان سیستم
نازل برج خنک کننده (Nozzle)
نازل ها وظیفه توزیع یکنواخت آب روی سطح پکینگ را دارند و نقش مهمی در عملکرد صحیح سیستم ایفا می کنند. نازل برج خنک کننده برای کارکرد و پاشش درست نیاز به یک فشار حداقلی دارد. (فشار استاتیکی یا فشار پمپ)

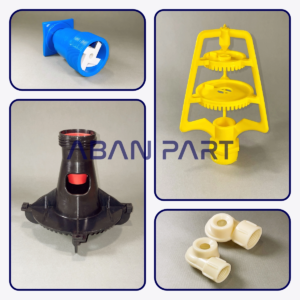

انواع نازل
- نازل ثابت
- نازل چرخشی
در برج خنک کننده گرد به دلیل شکل هندسی دستگاه و لوله کشی خاص آن، امکان به کار بردن نازل وجود نداشته و باید از آب پخش کن برج خنک کننده استفاده کرد. اسپرینکلر با گردش حول محور خود سبب توزیع آب از لوله های آرم با استفاده از نیروی گریز از مرکز می شود.
اهمیت توزیع یکنواخت آب
با توجه به وظیفه نازل که پاشش جریان آب بر روی پکینگ است، اگر آب به صورت یکنواخت روی پکینگ پخش نشود، مشکلات زیر به وجود خواهد آمد:
- بخشی از پکینگ بدون استفاده باقی می ماند
- راندمان خنک کاری کاهش می یابد

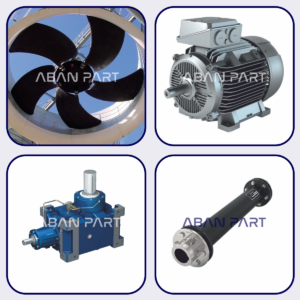

تجهیزات دوار برج خنک کننده
تجهیزات دوار شامل قطعات مکانیکی هستند که وظیفه ایجاد جریان هوا و انتقال نیرو را بر عهده دارند. تجهیزات دوار به دلیل چرخش با سرعت بالا نیاز به بالانس استاتیکی و دینامیکی داشته تا مانع ایجاد لرزش های شدید در سازه شود.
فن برج خنک کننده
فن یکی از مهم ترین اجزای این بخش است که با ایجاد جریان هوا، فرآیند خنک کاری را تکمیل می کند. دقت در فرایند ساخت فن برج خنک کننده تاثیر زیادی بر نحوه عملکرد و طول عمر آن دارد. کیفیت مواد مصرفی به افزایش طول عمر و دقت در پروسه ساخت تیغه ها در راندمان آن موثر خواهد بود.
ویژگی های فن استاندارد
- بالانس دقیق
- راندمان بالا
- مصرف انرژی بهینه
- مقاومت در برابر رطوبت و خوردگی
تاثیر کیفیت قطعات در عملکرد برج خنک کننده
کیفیت قطعات استفاده شده در برج خنک کننده، یکی از مهم ترین عوامل تعیین کننده عملکرد سیستم است. استفاده از قطعات بی کیفیت می تواند منجر به موارد زیر شود:
- کاهش راندمان خنک کاری
- افزایش مصرف انرژی
- خرابی زودهنگام تجهیزات
در مقابل، استفاده از قطعات استاندارد و با کیفیت باعث افزایش بهره وری و کاهش هزینه های بلند مدت می شود.
نقش قطعات در قیمت برج خنک کننده
یکی از عوامل اصلی تعیین قیمت برج خنک کننده، کیفیت و نوع قطعات استفاده شده در آن است. این موضوع علاوه بر راندمان عملکرد، بر روی طول عمر دستگاه نیز بسیار موثر است.
عوامل مؤثر بر قیمت
- نوع و کیفیت پکینگ
- جنس و طراحی فن
- نوع نازل ها
- کیفیت قطره گیر
هرچه کیفیت قطعات بالاتر باشد، هزینه اولیه ممکن است بیشتر شود، اما در بلند مدت باعث کاهش هزینه های تعمیر و مصرف انرژی خواهد شد.
نکات مهم در خرید
- بررسی مشخصات فنی قطعه
- تطابق با نوع و ظرفیت برج
- کیفیت متریال ساخت
اشتباهات رایج در خرید
- انتخاب بر اساس قیمت پایین
- عدم توجه به شرایط کاری
- عدم بررسی سازگاری قطعات با یکدیگر
تعمیر و نگهداری قطعات برج خنک کننده
برای حفظ عملکرد بهینه برج، نگهداری صحیح قطعات ضروری است. این نگهداری باید طبق یک برنامه دوره ای تعمیراتی (PM) صورت پذیرد. برای بررسی و دریافت جزییات فنی بیشتر به صفحه تعمیر برج خنک کننده مراجعه فرمایید.
مهم ترین اقدامات نگهداری
- بررسی دوره ای نازل ها
- شستشوی پکینگ
- کنترل عملکرد فن
- بررسی قطره گیر
علائم خرابی قطعات
- کاهش راندمان سیستم
- افزایش مصرف آب
- ایجاد صدای غیرعادی
- لرزش تجهیزات
قطعات خارجی
قطعات خارجی به قطعاتی گفته می شود جزو بخش اصلی قطعات برج خنک کننده نبوده ولی در بعضی موارد برای کارکرد درست کولینگ تاور لازم هستند. این قطعات بیشتر برای برج خنک کننده سایز بزرگ یا در مواردی که برج کاربری حساس و دقیقی باید داشته باشد، مورد مصرف قرار می گیرند. انواع قطعات خارجی برج خنک کننده عبارتند از:
- سیستم فیلتراسیون
- سیستم دوزینگ
- اینورتر و تابلو برق
- سیستم کنترل دما
- پمپ های آب در گردش
سیستم فیلتراسیون
برج خنک کننده در حین کار ذرات معلق موجود در هوای اطراف را به درون خود می کشد و در نتیجه باعث آلودگی آب در گردش و رسوب آن بر روی قطعات برج خنک کننده میگردد. معمولا این نوع آلودگی به صورت ذرات معلق در آب یا TSS خود را نشان می دهد. برای حذف این ذرات معلق باید از سیستم فیلتراسیون ساید استریم که به صورت مداوم درصدی از آب در گردش (حدود 10 تا 15 درصد) را فیلتر میکند استفاده کرد.
فیلترهای ساید استریم در چند مدل دیسک فیلتر، اسکرین فیلتر و یا حتی فیلتر شنی وجود دارند. بهترین گزینه برای این موارد اسکرین فیلتر های خود شوینده است. این فیلترها توانایی فیلتراسیون حجم بالایی از آب را داشته و قابلیت خود شویندگی نیز به آنها امکان کار مداوم در شرایط سخت را می دهد. فیلتر دیسکی هم به دلیل تعمیر و نگهداری آسان گزینه اقتصادی برای استفاده به عنوان قطعات برج خنک کننده سایز متوسط به شمار می رود.
سیستم دوزینگ
سیستم های دوزینگ برج خنک کننده شامل دوزینگ پمپ هایی هستند که مواد شیمیایی مختلف مانند آنتی اسکالانت، بایوساید، corrosion inhibitor را به داخل آب برج خنک کننده تزریق کرده و مانع از جلبک بستن یا رسوب یا خوردگی بر روی قطعات برج خنک کننده و سازه آن میگردند. میزان مواد شیمیایی تزریق شده را با توجه به کیفیت آب ورودی و آلودگی های محیطی باید تعیین کرد.
اینورتر و تابلو برق
در مواردی کارفرما نیاز دارد که دور فن برج خنک کننده را کنترل نماید. برای این منظور نیاز به استفاده از یک اینورتر و پیش بینی ملزومات آن در تابلو برق مربوطه است. برای انتخاب سایز اینورتر مناسب، دانستن توان الکتروموتور الزامی است. با استفاده از اینورتر امکان کنترل دور فن و در نتیجه کنترل دما میسر خواهد بود. در نتیجه میتوان دمای خروجی برج خنک کننده را در یک محدوده ثابت نگاه داشت. وجود اینورتر به افزایش طول عمر قطعات برج خنک کننده که حرکت دورانی دارند و کاهش هزینه تعمیراتی کمک فراوانی می کند.
سیستم کنترل دما
سیستم کنترل دمای برج خنک کننده با نصب یک حسگر دما بر روی لوله خروجی عمل می کند. با نصب سنسور دمای PT 100 و انتقال دمای خوانده شده به اتاق کنترل در صورت کمتر شدن دمای خروجی از دمای طراحی سیستم کنترل به موتور دستور کاهش دور داده و فن با سرعت کمتری می چرخد. در نتیجه دما در همان بازه مورد نظر باقی می ماند. سنسور های دما یکی از قطعات برج خنک کننده هستند که پس از یک دوره کاری نیاز به کالیبراسیون دارند.
پمپ های آب در گردش
مجموعه پمپ های آب در گردش وظیفه انتقال آب از سیستم بالا دستی به برج خنک کن را بر عهده دارند. برای سایزینگ و انتخاب درست پمپ باید میزان دبی آب در گردش و میزان افت فشار در طول مسیر را داشته باشیم. پمپ ها معمولا در پایین ترین قسمت حوضچه نصب می شوند تا از کاویتاسیون و از بین رفتن پره های پمپ جلوگیری شود. پمپ ها یکی از قطعات برج خنک کننده هستند که با توجه به افت فشار مسیر و میزان دبی آب در گردش در سیستم باید سایز شوند.
استاندارد قطعات برج خنک کننده
قطعات برج خنک کننده استاندارد های مختلفی داشته که زیر مجموعه استاندارد کلی CTI مربوط به برج خنک کننده قرار دارند. استاندارد CTI قسمت های متعددی راجع به خود برج های خنک کننده، کارکرد آنها و نحوه تست عملکرد دمایی، سیستم های تصفیه آب، نحوه طراحی سازه و ….. دارد. ما در این قسمت فقط به بخش استاندارد های مربوط به قطعات برج خنک کننده میپردازیم و یک خلاصه ای از آن را ارایه می دهیم. استاندارد قطعات برج خنک کننده به شرح زیر است:
- استاندارد STD-136 مربوط به جنس پکینگ و قطره گیر
- استاندارد ATC-140 مربوط به روش اندازه گیری راندمان قطره گیر
- استاندارد STD-111 مربوط به گیربکس برج خنک کننده
- استاندارد STD-131 مربوط به قطعات و پانل های فایبرگلاس
- استاندارد STD-137 مربوط به پروفیل های پالتروژن سازه برج خنک کننده
- استاندارد ESG-142 مربوط به خوردگی برج خنک کننده گالوانیزه
- استاندارد PTG-143 مربوط به اندازه گیری قدرت فن و میزان هوای عبوری
- استاندارد ESG-144 مربوط به اتصالات سازه ای
- استاندارد STD-151 مربوط به VFD یا اینورتر
- استاندارد ESG-153 مربوط به سازه بتنی برج خنک کننده
- استاندارد STD-154 مربوط به لوله های فیلامنت
جمع بندی نهایی
قطعات برج خنک کننده نقش اساسی در عملکرد سیستم خنک کاری دارند. انتخاب صحیح، نگهداری اصولی و استفاده از قطعات با کیفیت می تواند راندمان سیستم را به طور قابل توجهی افزایش داده و هزینه های عملیاتی را کاهش دهد. برای آشنایی بیشتر با ساختار کلی، پیشنهاد میشود صفحه برج خنک کننده صنعتی را نیز بررسی کنید.
سوالات متداول (FAQ)
آیا می توان فقط یک قطعه را تعویض کرد؟
بله، اما باید اطمینان حاصل شود که با سایر اجزای سیستم هماهنگ است.
بهترین نوع پکینگ کدام است؟
بستگی به شرایط کاری، دمای آب و کیفیت آن دارد.
هر چند وقت یکبار باید قطعات بررسی شوند؟
به صورت دوره ای بسته به شرایط کاری سیستم.
