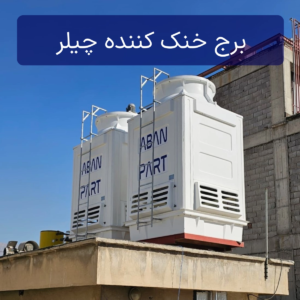

برج خنک‌ کننده چیلر

در بسیاری از پروژه‌ های صنعتی و تهویه مطبوع، دفع حرارت یکی از مهم‌ ترین چالش‌ های طراحی است. در این میان، برج خنک‌ کننده به‌ عنوان قلب سیستم دفع حرارت، نقش حیاتی در عملکرد صحیح تجهیزات ایفا می‌ کند. در سیستم‌ های چیلر جذبی و تراکمی آب خنک، برج خنک کننده وظیفه خنک‌ کاری کندانسور را بر عهده دارد.

در این راهنمای جامع، علاوه بر بررسی کامل این کاربری، شما را با انواع برج خنک کننده صنعتی مناسب برای چیلر، نحوه سایزینگ و انتخاب بهترین گزینه برای پروژه‌ های واقعی آشنا می‌ کنیم.

نقش برج خنک‌ کننده چیلر چیست؟

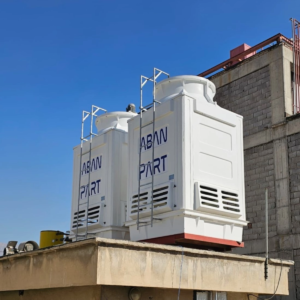

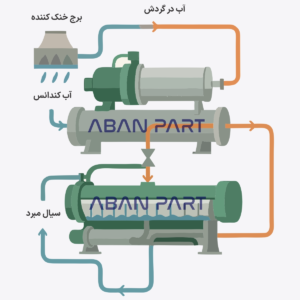

در یک سیستم چیلر آب‌ خنک، گرمای جذب‌ شده از محیط توسط مبرد به کندانسور منتقل شده و این حرارت از طریق آب به برج خنک‌ کننده منتقل شده و در آنجا دفع می‌ گردد. باید توجه داشت که برج خنک کننده چیلر تراکمی و جذبی از نظر سایز با همدیگر متفاوت بوده و سایز برج خنک کننده برای یک ظرفیت سرمایشی معین چیلر جذبی، باید حدود دو برابر چیلر تراکمی با همان ظرفیت سرمایشی باشد.

نحوه عملکرد

عملکرد سیستم خنک کاری چیلر آب خنک به این صورت است:

انتقال حرارت از تجهیز به آب
ورود آب گرم به برج
تماس با هوا و تبخیر جزئی
کاهش دما و بازگشت به سیستم

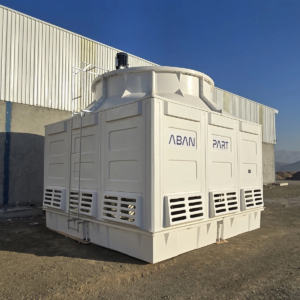

تفاوت کاربرد برج خنک کننده در چیلر جذبی و تراکمی

با توجه به تفاوت عمده مدار خنک کاری چیلر جذبی و تراکمی، برج های خنک کننده آنها نیز برای کاربری های متفاوتی سایز شده و از نظر اندازه با هم متفاوت خواهند بود.

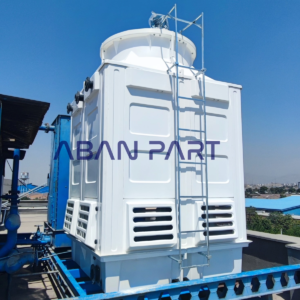

در چیلرهای تراکمی

در چیلر های تراکمی کمپرسور عامل اصلی تولید حرارت است و این حرارت از طریق کندانسور به برج منتقل می‌ شود. در چیلر تراکمی مدار خنک کاری آبی بر پایه دمای ورودی 95 درجه فارنهایت، دمای خروجی 85 درجه فارنهایت و دمای مرطوب 75 درجه فارنهایت بنا نهاده شده است.

در نتیجه معمولا تناژ واقعی برج خنک کننده چیلر تراکمی متناظر با ظرفیت چیلر خواهد بود. به این معنا که یک برج خنک کننده 500 تن قادر است یک چیلر تراکمی 500 تن را بدون بروز هیچ مشکلی در تابستان خنک کند (در صورت واقعی بودن تناژ برج خنک کننده)

در چیلر جذبی

برج خنک کننده برای خنک کاری چیلر های جذبی که بر پایه مصرف سوخت طبیعی عمل می کنند استفاده می شود. برای چیلر جذبی شعله مستقیم دمای آب برج خنک کننده چیلر بر مبنای دمای ورودی 100 درجه فارنهایت، دمای خروجی 90 درجه فارنهایت و دمای مرطوب 75 درجه فارنهایت تنظیم شده است. در چیلر جذبی تناژ چیلر با تناژ واقعی تامین شده از سوی برج خنک کننده متفاوت بوده و باید حدودا در 1.5 ضرب شود تا تناژ واقعی برج خنک کننده متناظر به دست بیاید.

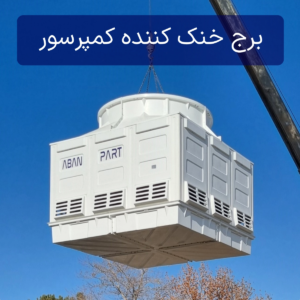

برج خنک کننده کمپرسور

با توجه به کاربرد گسترده کمپرسور در سیستم های چیلر، می توان اصول کاری برج خنک کننده کمپرسور را نیز در همین صفحه توضیح داد. در کمپرسور های هوای صنعتی دو مدار خنک کاری داریم:

کولر روغن (Oil Cooler)
کولر هوا (After Cooler)

پس برج خنک کننده کمپرسور در واقع روغن داغ کمپرسور و هوای فشرده خروجی را خنک می کند. در کمپرسور های بزرگ تر معمولا یک ژاکت آبی دور کمپرسور وجود داشته که برج خنک کننده کمپرسور وظیفه خنک کاری آن را بر عهده دارد. اگر خنک کاری کمپرسور به درستی صورت نگیرد راندمان آن افت کرده و روغن داغ شده و یاتاقان ها دچار مشکل می شوند. هم چنین مصرف برق نیز افزایش می باید.

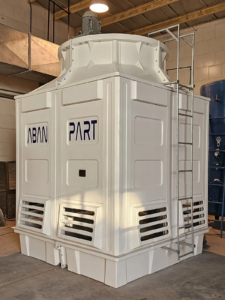

تعیین ظرفیت برج خنک کننده کمپرسور

برای تعیین سایز برج خنک کننده کمپرسور ابتدا باید توان الکتروموتور آن مشخص شود. با ضرب کردن توان الکتروموتور در 0.9 می توان به میزان حرارت دفع شده توسط آن رسید. زیرا معمولا الکتروموتور ها 90 درصد توان خود را به حرارت تبدیل می کنند. این عدد معادل توان واقعی برج خنک کننده کمپرسور خواهد بود. معمولا در این موارد حدود 10 تا 15 درصد باید سایز برج خنک کننده را بالاتر در نظر گرفت تا در کارکرد مداوم دچار افت راندمان نگردد.

محاسبه ظرفیت برج خنک کننده برای چیلر و کمپرسور

شرکت آبان پارت برای یک ظرفیت مشخص چیلر تراکمی، جذبی یا کمپرسور، یک سایز مشخص از دسته برج خنک کننده فایبرگلاس را به عنوان پیشنهاد فنی معرفی کرده و برای اطمینان مصرف کننده توانایی صدور گارانتی عملکرد برای آن را نیز دارد:

سایزبندی برای چیلر تراکمی

چیلر تراکمی تا 100 تن: برج خنک کننده 100 تن
چیلر تراکمی 100 تا 150 تن: برج خنک کننده 150 تن
چیلر تراکمی 150 تا 200 تن: برج خنک کننده 200 تن

سایزبندی برج چیلر جذبی

چیلر جذبی تا 70 تن: برج خنک کننده 100 تن
چیلر جذبی 70 تا 110 تن: برج خنک کننده 150 تن
چیلر جذبی 110 تا 140 تن: برج خنک کننده 200 تن

سایزبندی برج خنک کننده کمپرسور

کمپرسور تا 50 اسب: کولینگ تاور 100 تن
کمپرسور 50 تا 100 اسب: کولینگ تاور 150 تن
کمپرسور 100 تا 150 اسب: کولینگ تاور 200 تن
کمپرسور 200 اسب: کولینگ تاور 300 تن

📌 توجه

این اطلاعات فقط یک راهنمای اولیه است و برای طراحی دقیق‌ تر، لازم است محاسبات مهندسی انجام شود. در نتیجه پیش از انتخاب نهایی، از خدمات محاسبات برج خنک کننده استفاده کنید تا ظرفیت به‌ صورت دقیق و متناسب با شرایط پروژه تعیین شود.

سناریو های واقعی طراحی

پروژه تهویه مطبوع (چیلر)

در یک ساختمان اداری با چیلر تراکمی 200 تن:

انتخاب برج حدود 250 تن منطقی است
عملکرد سیستم در بارهای مختلف پایدار خواهد بود
راندمان کمپرسور افزایش می‌ یابد

پروژه صنعتی (کمپرسور)

در یک کارخانه با کمپرسور 100 اسب:

انتخاب برج حدود 120 تن توصیه می‌ شود
در صورت کارکرد مداوم، ظرفیت بالاتر ایمن‌ تر است

بررسی نوع برج مناسب برای چیلر و کمپرسور

در بسیاری از پروژه‌ ها، اولین انتخاب مهندسان استفاده از برج خنک کننده فایبرگلاس مکعبی است. این نوع برج به دلایل زیر بهترین گزینه برای کاربرد های چیلری و کمپرسوری خواهد بود:

مقاومت بالا در برابر خوردگی
وزن سبک
نصب سریع
راندمان مناسب

پارامترهای کلیدی در طراحی

در انتخاب برج برای چیلر یا کمپرسور، این پارامتر ها اهمیت زیادی دارند:

دمای مرطوب محیط (Wet Bulb)
اختلاف دمای آب (Range و Approach)
شرایط کاری کمپرسور
نوع کاربری (پیوسته یا متناوب)
شرایط اقلیمی

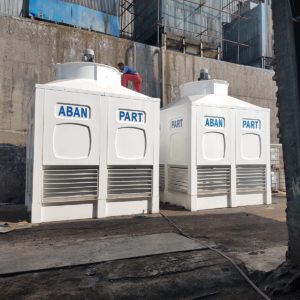

قیمت برج خنک‌ کننده و تاثیر آن بر انتخاب

یکی از مهم‌ ترین دغدغه‌ های کارفرمایان، بررسی قیمت برج در کنار کیفیت آن است. نکته مهم اینجاست که قیمت پایین‌ تر همیشه به معنای انتخاب بهتر نیست. مهم ترین عوامل تاثیرگذار بر قیمت به شرح زیر است:

ظرفیت برج (تن تبرید)
نوع متریال (فایبرگلاس، فلزی و ...)
نوع طراحی و برند سازنده
کیفیت قطعات و راندمان واقعی

برای بررسی دقیق‌ تر و مشاهده محدوده قیمت‌ ها، می‌ توانید صفحه قیمت برج خنک کننده را مشاهده کنید. انتخاب صرفاً بر اساس قیمت، بدون در نظر گرفتن راندمان و کیفیت، معمولاً باعث افزایش هزینه‌ های بهره‌ برداری در بلند مدت می‌ شود.

اشتباهات رایج در انتخاب برج خنک کننده چیلر

انتخاب ظرفیت کمتر از مقدار واقعی
عدم توجه به شرایط محیطی
در نظر نگرفتن بار واقعی کمپرسور
عدم انجام محاسبات دقیق

چه زمانی نیاز به بهینه‌ سازی داریم؟

اگر با در هنگام بهره برداری از برج خنک کننده چیلر با مشکلات زیر مواجه هستید:

افزایش دمای کمپرسور
کاهش راندمان چیلر
افزایش مصرف انرژی

احتمالاً سیستم خنک کاری چیلر نیاز به بررسی دقیق فنی دارد. در این شرایط استفاده از خدمات تعمیر برج خنک کننده توصیه می‌ شود.

جمع‌ بندی

در این صفحه تلاش شد تا به‌ صورت جامع، هم کاربرد برج خنک کننده چیلر و هم برج خنک کننده کمپرسور بررسی شود و همچنین انواع مختلف برج‌ ها از جمله فایبرگلاس، آبگردان و ابارا معرفی شوند. همچنین مشاهده کردید که موضوع قیمت در کنار کیفیت، نقش مهمی در انتخاب نهایی دارد و باید به‌ صورت مهندسی بررسی شود.

با انتخاب صحیح نوع برج، انجام دقیق محاسبات و در نظر گرفتن شرایط واقعی پروژه، می‌ توان سیستمی با راندمان بالا، مصرف انرژی بهینه و طول عمر مناسب طراحی کرد. در نهایت، مهم‌ ترین عامل موفقیت در این حوزه، تصمیم‌ گیری بر اساس داده‌ های واقعی و تحلیل مهندسی است.

سوالات متداول

آیا می‌توان یک برج را برای چیلر و کمپرسور همزمان استفاده کرد؟

بله، در صورت محاسبه صحیح ظرفیت این کار امکان‌پذیر است.

آیا نوع برج در عملکرد کمپرسور تاثیر دارد؟

بله، انتخاب نادرست می‌تواند باعث افزایش دما و کاهش عمر کمپرسور شود.

آیا قیمت بالا همیشه به معنای کیفیت بهتر است؟

خیر، باید قیمت در کنار مشخصات فنی و راندمان بررسی شود.

آیا محاسبات دقیق ضروری است؟

کاملاً، بدون محاسبات مهندسی انتخاب صحیح امکان‌ پذیر نیست.
