پکینگ برج خنک کننده (Cooling Tower Fills)

پکینگ برج خنک کننده به عنوان یکی از کلیدی‌ ترین اجزای داخلی در سیستم‌ های خنک‌ کاری صنعتی شناخته می‌ شود که نقش اصلی آن افزایش سطح تماس بین آب گرم ورودی و جریان هوای عبوری است. این افزایش سطح تماس، فرآیند تبخیر را به شکل مؤثر تری انجام داده و در نهایت منجر به کاهش دمای آب و بهبود راندمان کلی سیستم می‌ شود.

در فرایند خنک سازی آب در گردش علاوه بر نقش آفرینی پکینگ و ایجاد سطح تماس برای جریان آب و هوای عبوری، همراهی و کمک سایر اجزای موجود در برج خنک کننده نیز وجود داشته که برای مشاهده لیست و جزییات فنی مربوط به آنها، می‌ توانید به دسته‌ بندی قطعات برج خنک کننده مراجعه نمایید.

پکینگ برج خنک کننده چیست و چگونه کار می‌ کند؟

پکینگ‌ برج خنک کننده مجموعه‌ ای از صفحات یا ساختار های هندسی هستند که در داخل برج خنک کننده قرار گرفته و باعث می‌ شوند آب به صورت لایه‌ های نازک یا قطرات کوچک در مسیر جریان هوا توزیع شود. این فرآیند باعث افزایش زمان تماس بین آب و هوا در پکینگ و در نتیجه افزایش میزان تبخیر در برج خنک کننده می‌ شود. طراحی هندسی، فاصله بین صفحات، زاویه‌ ها و متریال آن نقش بسیار مهمی در عملکرد نهایی پکینگ برج خنک کننده دارد. زیرا هرچه این تماس مؤثرتر باشد، راندمان عملکرد برج خنک کننده بالاتر خواهد رفت.

اهمیت پکینگ در عملکرد برج خنک کننده

در واقع اگر بخواهیم عملکرد یک برج خنک کننده صنعتی را به‌ صورت دقیق تحلیل کنیم، می‌ توان گفت پکینگ برج خنک کننده قلب فرآیند انتقال حرارت در آن است. به همین دلیل انتخاب صحیح نوع آن، طراحی مناسب، و نگهداری اصولی آن، تاثیر مستقیمی بر مصرف انرژی، هزینه‌ های عملیاتی و طول عمر تجهیزات خواهد داشت. پکینگ‌ ها تاثیر مستقیمی بر پارامتر های زیر دارند:

• افزایش راندمان خنک‌ کاری
• کاهش مصرف انرژی
• کاهش دمای آب خروجی
• افزایش ظرفیت عملیاتی برج
• کاهش استهلاک تجهیزات

انواع پکینگ برج خنک کننده

پکینگ‌ ها به طور کلی به دو دسته اصلی تقسیم می‌ شوند که هر کدام برای یک کاربری مخصوص طراحی و ساخته شده اند. یکی از دسته بندی های مهم، طبقه بندی آن از نظر ساختاری است که می توان آن را به دو دسته فیلمی و اسپلش تقسیم بندی کرد.

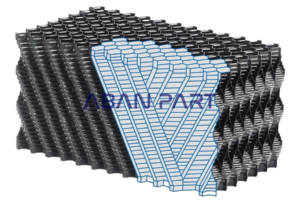

پکینگ فیلمی (Film Fills)

با توجه به این که بلوک فیلمی از اتصال (جوش پلاستیک یا چسب کاری) یک سری ورق فرم یافته به همدیگر  تولید می شود، آب به صورت یک لایه نازک روی این صفحات جریان پیدا کرده و این موضوع باعث افزایش شدید سطح تماس و در نتیجه افزایش راندمان انتقال حرارت می‌ شود. مزایای مهم نوع فیلمی عبارتند از:

• راندمان بسیار بالا
• مناسب برای سیستم‌ های با آب تمیز
• کاهش مصرف انرژی
• معایب:
• حساس به رسوب
• نیاز به نگهداری بیشتر

پکینگ فیلمی انواع مختلفی داشته که هر کدام از آنها در گام های متعددی تولید می شوند. رایج ترین پکینگ های فیلمی موجود در بازار ایران موارد زیر هستند:

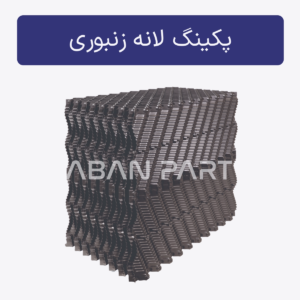

• پکینگ لانه زنبوری

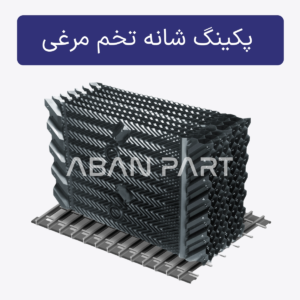

• پکینگ شانه تخم مرغی

این دسته بندی بر مبنای زاویه برخورد جریان آب و هوا انجام شده است. بدین ترتیب که در نوع لانه زنبوری جریان آب و هوا زاویه برخورد 180 درجه داشته و در برج های خنک کننده جریان مخالف مورد استفاده قرار می گیرند. از سوی دیگر به دلیل زاویه 90 درجه مسیر عبور آب با هوای ورودی، مدل شانه تخم مرغی باید در برج های خنک کننده جریان متقاطع به کار گرفته شود.

📌 نکته تخصصی: در بسیاری از پروژه‌ های مدرن، استفاده از برج خنک کننده فایبرگلاس به دلیل مزایایی مانند مقاومت بالا در برابر خوردگی و وزن کمتر، بسیار رایج شده است و با توجه به این که کیفیت آب در گردش آنها معمولا کنترل شده تر است، استفاده از ساختار فیلمی در آنها بسیار رایج تر می باشد.

پکینگ اسپلش (Splash Packing)

در پکینگ اسپلش، آب در گردش با شکستن مداوم تبدیل به تعداد زیادی قطره شده و به صورت مرحله‌ ای با هوا تماس پیدا می‌ کند. پکینگ اسپلش با استفاده از طراحی خلاقانه خود دارای ویژگی های فنی است که کاربری آنها را روز به روز بیشتر کرده است. مزایای عمده پکینگ اسپلش عبارتند از:

• مناسب برای آب‌ های آلوده
• مقاومت بالا در برابر گرفتگی
• نگهداری آسان‌ تر

مهم ترین عیب پکینگ اسپلش کمتر بودن سطح ویژه آن در مقایسه با مدل فیلمی است. اما از سوی دیگر خاصیت ضد رسوب بودن آن سبب شده تا هوا به صورت پیوسته از درون بلوک جریان داشته و در اثر مرور زمان راندمان آن افت نکند. از سوی دیگر به دلیل ساختار متخلخل، سرعت عبور باد از درون آن بیشتر بوده که این موضوع آثار کمتر بودن مقدار سطح ویژه را جبران می کند.

انواع پکینگ اسپلش موجود در بازار ایران به شرح زیر هستند:

• پکینگ نت اسپلش
• پکینگ گرید اسپلش

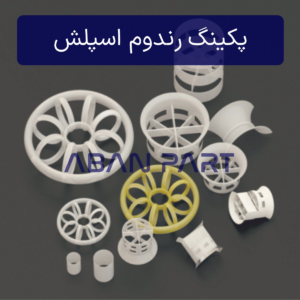

• پکینگ رندوم اسپلش

بررسی پکینگ ابارا

پکینگ ابارا چیست؟

پکینگ ابارا نوعی پکینگ تخصصی است که برای استفاده در برج خنک کننده ابارا طراحی و تولید شده است. در صورت نیاز به دریافت جزییات بیشتر می توانید به صفحه پکینگ برج خنک کننده ابارا رجوع نموده و مشخصات فنی و تصاویر مربوط به آن را ملاحظه فرمایید.

ارتباط پکینگ با سایر قطعات برج خنک کننده

پکینگ برج خنک کننده به تنهایی تعیین‌ کننده عملکرد سرمایشی برج نبوده و راندمان آن به شدت به سایر اجزا وابسته است. در نتیجه هنگام بررسی برج خنک کننده، باید علاوه بر آن، تاثیر سایر قطعات را در دمای خروجی برج خنک کننده مورد نظر قرار داد.

ارتباط با نازل

نازل‌ ها وظیفه پخش یکنواخت آب را دارند. اگر این پخش به درستی انجام نشود، حتی بهترین پکینگ برج خنک کننده نیز عملکرد مناسبی نخواهد داشت. در خیلی از موارد به دلیل عدم تامین فشار لازم، نازل برج خنک کننده به درستی عمل نکرده و توزیع آب بر روی بلوک به صورت یکنواخت انجام نمی پذیرد.

ارتباط با فن

فن با ایجاد جریان هوا، فرآیند تبخیر را تقویت می‌ کند. به این معنا که با افزایش قدرت الکتروموتور، زاویه قرار گیری تیغه ها و افزایش قطر و تعداد پره های فن برج خنک کننده می توان راندمان سرمایشی برج را به صورت عمده ای بهبود داد.

ارتباط با قطره‌ گیر

قطره‌ گیر ها مانع خروج قطرات آب شده و باعث افزایش بهره‌ وری سیستم می‌ شوند. انتخاب قطره گیر برج خنک کننده نامناسب سبب افت فشار و کاهش سرعت جریان هوای عبوری از برج خنک کننده شده و کاهش عملکرد سرمایشی آن را به دنبال خواهد داشت.

متریال پکینگ و تاثیر آن بر عملکرد

پکینگ برج خنک کننده عموما از پلاستیک تولید می شوند. جنس استیل در برج های جذب و تقطیر کاربری داشته و به علت هزینه بالا نمی توان در برج خنک کننده از آنها استفاده کرد. پکینگ‌ های پلاستیکی معمولاً از مواد زیر ساخته می‌ شوند:

• PVC

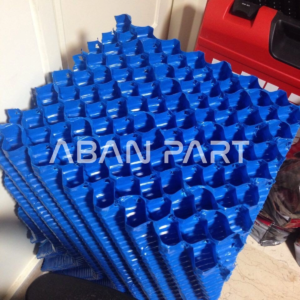

• پلی‌پروپیلن (PP)

اتصال ورق های PVC با استفاده از چسب هگزانول یا PU انجام شده و ورق های فرم یافته پلی پروپیلن نیز توسط المنت به همدیگر جوش داده می شوند. به طور کلی انتخاب متریال پکینگ برج خنک کننده به عوامل زیر بستگی دارد:

• دمای کاری
• کیفیت آب
• شرایط شیمیایی
• طول عمر مورد انتظار

تمامی موارد فوق به همراه جزییات کامل فنی در مقاله مقایسه پکینگ PVC و پلی پروپیلن (PP) شرح داده شده است.

چه زمانی باید پکینگ تعویض شود؟

پکینگ های مورد مصرف در برج خنک کننده دارای یک طول عمر کاری بوده و پس از یک دوره زمانی باید در فصل تعمیر برج خنک کننده اقدام به تعویض آنها کرد. برای تعیین زمان تعویض آنها باید به یک سری نشانه ها توجه کرد که اصلی ترین آنها عبارتند از:

• افت راندمان سیستم
• افزایش مصرف انرژی
• گرفتگی شدید
• تغییر شکل یا شکستگی

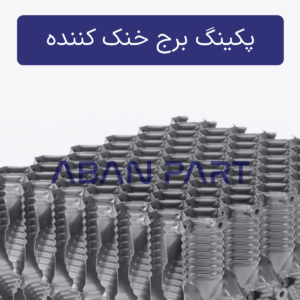

قیمت پکینگ برج خنک کننده

قیمت پکینگ برج خنک کننده یکی از عوامل مهم تاثیر گذار در قیمت برج خنک کننده بوده و انتخاب نوع و جنس آن می تواند تا حد زیادی بر روی قیمت آن تاثیر بگذارد. در ادامه به بررسی نحوه و میزان تاثیر عوامل موثر بر قیمت پکینگ برج خنک کننده خواهیم پرداخت.

جنس مواد مصرفی

در نوع لانه زنبوری، قیمت جنس PP با جنس PVC مرغوب تقریبا برابر است. ولی بلوک لانه زنبوری PVC که با مواد ضایعاتی تولید شده، قیمتی در حدود نصف آنها دارد. در نتیجه از قیمت پکینگ برج خنک کننده می توان فهمید که از مواد ضایعاتی تولید شده است یا از مواد نو.

بلوک های اسپلش عموما از پلی پروپیلن تولید می شوند. در بین آنها نت اسپلش ارزان ترین قیمت را داشته و بهترین گزینه برای برج های خنک کننده معمولی است. قیمت انواع دیگر پکینگ اسپلش که برای کاربری در برج خنک کننده خاصی طراحی شده اند، بسته به نوع کاربرد متفاوت بوده و بالاتر است.

روش تولید

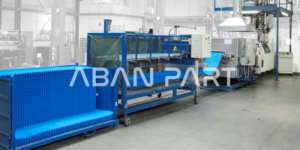

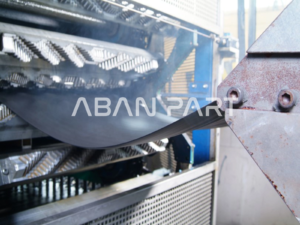

روش تولید دیگر عامل تاثیر گذار بر قیمت پکینگ برج خنک کننده است. به طور مثال روش وکیوم فرمینگ که برای تولید ورق PVC استفاده می شود هزینه بالاتری نسبت به ترمو فرمینگ پیوسته که برای ساخت ورق PP به کار می رود، دارد. بلوک های اسپلش نیز عموما با روش تزریق پلاستیک تولید شده و هزینه ضرب آنها متناسب با سایز قطعه و قالب و زمان تزریق متفاوت است.

گام

گام یا فاصله دو ورق از همدیگر در قیمت پکینگ برج خنک کننده موثر است. هر چقدر گام کمتر باشد مواد بیشتری مصرف شده و هزینه تولید آن نیز بالاتر است. ولی از سوی دیگر با کاهش گام، راندمان و عملکرد حرارتی آن افزایش یافته و برای خنک کاری به مقدار کمتری از آن نیاز است.

نکات مهم در خرید پکینگ

نکات مهم در خرید پکینگ برج خنک کننده عبارتند از:

• بررسی کیفیت آب در گردش و انتخاب بین مدل فیلم یا اسپلش
• انتخاب گام مناسب با در نظر گرفتن ارتفاع دستگاه و کیفیت آب
• در نظر گرفتن دمای آب ورودی (دمای قابل تحمل PP برابر 90 درجه و PVC برابر 60 درجه است)
• تعیین کراس فلو یا کانتر فلو بودن برج خنک کننده
• نوع کاربری و کیفیت برج خنک کننده مورد نظر (صنعتی یا خانگی)
• خرید مناسب برای کاربری هایی غیر از کولینگ تاور (مانند اسکرابر)
• محاسبه راندمان برج خنک کننده
• بررسی سهولت کار در هنگام نصب در برج خنک کننده و تعمیرات و کاهش هزینه های آتی
• مقایسه قیمت انواع پکینگ برج خنک کننده در شرایط کارکردی یکسان
• طول عمر جنس PP به مراتب از PVC بیشتر بوده و خرد نیز نمی شود
• رندوم اسپلش برای کاربری در اسکرابر و جرم گیری طراحی شده و مناسب برج خنک کننده نیست
• نت اسپلش را می توان به جای پکینگ های کراس فلو (شانه تخم مرغی) نیز به کار برد.

سوالات متداول (FAQ)

بهترین پکینگ برای برج خنک کننده چیست؟

بسته به نوع برج خنک کننده صنعتی و شرایط آب، انتخاب متفاوت است اما در بسیاری از موارد نوع فیلمی گزینه بهتری است.

آیا پکینگ در برج فایبرگلاس متفاوت است؟

بله، در برج خنک کننده فایبرگلاس به دلیل طراحی متفاوت، انتخاب آن اهمیت بیشتری دارد.

آیا پکینگ روی مصرف انرژی تاثیر دارد؟

بله، انتخاب صحیح می‌ تواند مصرف انرژی سیستم را به شکل قابل توجهی کاهش دهد.

عمر مفید پکینگ چقدر است؟

بسته به شرایط کاری، معمولاً بین ۳ تا ۷ سال متغیر است.
