قطره گیر لانه زنبوری برج خنک کننده (Honeycomb Drift Eliminator)
قطره گیر لانه زنبوری یکی از اجزای حیاتی در برج های خنک کننده است که وظیفه اصلی آن جلوگیری از خروج قطرات آب (Drift) همراه با جریان هوا می باشد. در فرآیند خنک کاری، بخشی از آب به صورت ذرات بسیار ریز در مسیر جریان هوا قرار می گیرد و در صورت نبود یک سیستم جداسازی موثر، از برج خارج می شود.
این اتفاق علاوه بر افزایش مصرف آب، می تواند باعث ایجاد رسوب، خوردگی تجهیزات اطراف و کاهش راندمان کلی سیستم شود. در این میان، طراحی خاص لانه زنبوری با ایجاد مسیرهای پیچیده و چند مرحله ای، باعث تغییر جهت جریان هوا و برخورد قطرات آب با سطوح داخلی می شود تا این ذرات مجدداً به چرخه بازگردند.
قطره گیر لانه زنبوری چیست و چگونه عمل می کند؟

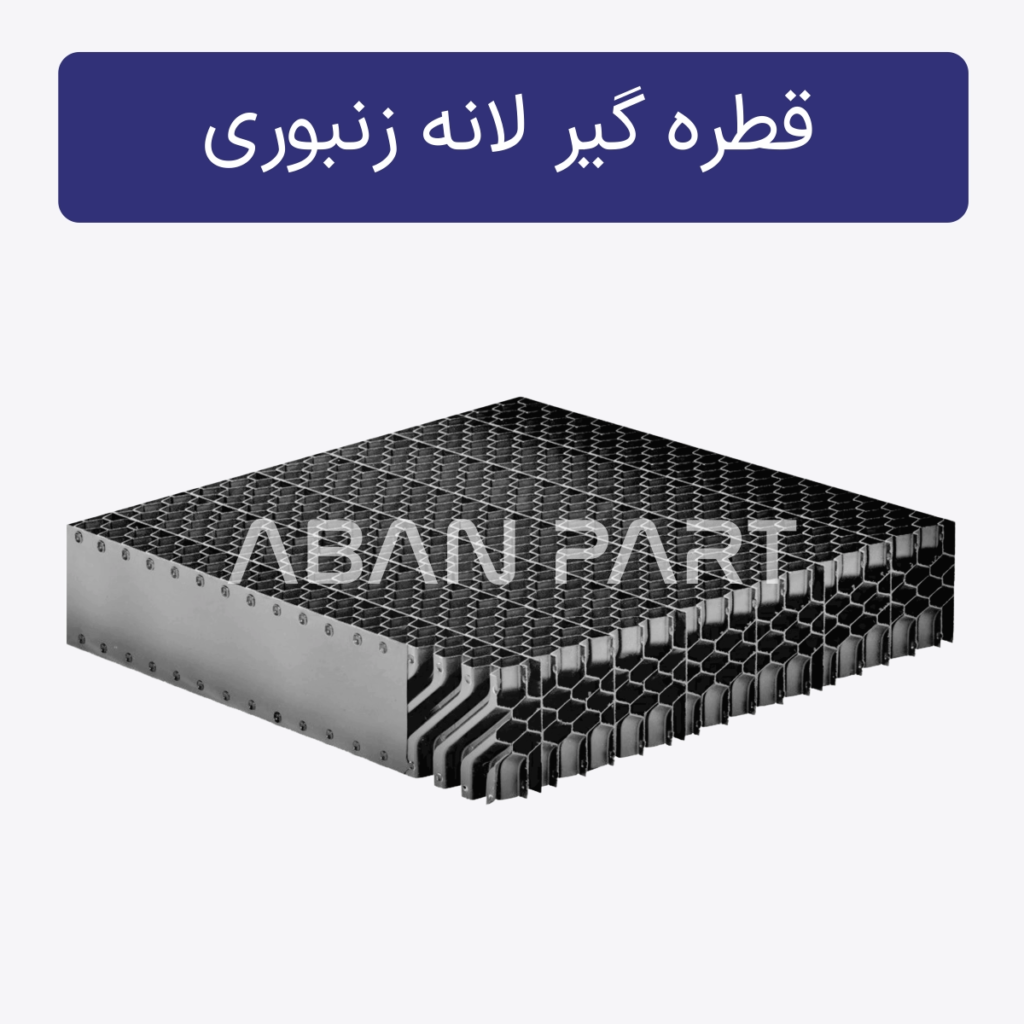

قطره گیر لانه زنبوری به صورت یک بلوک با کانال های ورودی هوای شش گوش و به شکل لانه زنبوری است که از اتصال تعدادی ورق فرم یافته پلاستیکی به همدیگر تولید میگردد. فرم Z کانال های قطره گیر لانه زنبوری باعث شکست در مسیر هوای خروجی و گیر کردن قطره ها در آن میگردد. به دلیل گام کمتر کانال های قطره گیر لانه زنبوری، راندمان آن در حذف قطره ها نیز نسبت به رقبای خود بالاتر است.
عملکرد این مدل مانند بقیه انواع قطره گیر برج خنک کننده مبتنی بر تغییر مسیر جریان هوا و ایجاد برخوردهای مکرر برای قطرات آب است. زمانی که هوا از داخل ساختار لانه زنبوری عبور می کند:
- مسیر حرکت آن به صورت چند مرحله ای تغییر می کند
- قطرات آب به دیواره های داخلی برخورد می کنند
- آب از هوا جدا شده و به پایین باز می گردد
این فرآیند باعث می شود راندمان حذف قطرات بسیار بالا باشد و در مقایسه با مدل های ساده تر مانند قطره گیر تیغه ای عملکرد بهینه تری ارائه دهد.
مشخصات فنی قطره گیر لانه زنبوری
قطره گیر لانه زنبوری را می توان در گام های متنوع و ضخامت های متفاوتی تولید کرد. شرکت آبان پارت با توانایی تولید کلیه قطعات برج خنک کننده امکان تولید قطره گیر لانه زنبوری را در دو گام 16 و 19 میلیمتر و در رنگ های مختلف دارا است. مشخصات فنی قطره گیر لانه زنبوری به شرح زیر است:

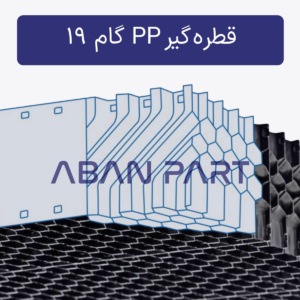

- گام ورق: 16 و 19 میلیمتر
- ضریب عبور: 0.0005 درصد
- رنگ: طوسی
- کاربری: کولینگ تاور
- جنس ورق: PVC
- دمای قابل تحمل: 60 درجه

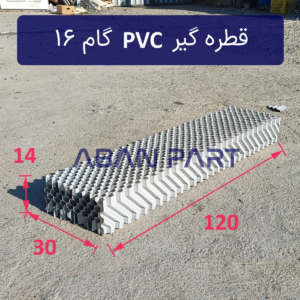

- طول بلوک: 120 سانتیمتر
- عرض بلوک: 30 سانتیمتر
- ارتفاع بلوک: 14 سانتیمتر
تفاوت با پکینگ لانه زنبوری
یکی از مهم ترین نکاتی که باید به آن توجه شود، تفاوت کامل این محصول با پکینگ لانه زنبوری است. این دو اگرچه از نظر ظاهری شباهت دارند، اما از نظر عملکرد کاملاً متفاوت هستند:
- قطره گیر لانه زنبوری: جلوگیری از خروج قطرات آب از برج
- پکینگ لانه زنبوری: افزایش سطح تماس آب و هوا برای بهبود انتقال حرارت
بنابراین اگر هدف شما افزایش راندمان خنک کاری است، باید از پکینگ لانه زنبوری برج خنک کننده استفاده کنید، نه قطره گیر.
کاربرد های قطره گیر لانه زنبوری
این تجهیز با توجه به مزایای خود در صنایع مختلفی به کار می رود:
- نیروگاه
- صنایع پتروشیمی
- کارخانجات فولاد
- سیستم های تهویه صنعتی
بررسی تاثیر جنس قطره گیر بر روی قیمت
قطره گیر های لانه زنبوری معمولاً از PVC یا PP ساخته می شوند که دارای ویژگی های زیر هستند:
- مقاومت بالا در برابر رطوبت
- مقاومت شیمیایی مناسب
- وزن سبک و نصب آسان
- دوام بالا در شرایط کاری مختلف
با در نظر گرفتن موارد فوق در هنگام خرید قطره گیر، طول عمر بیشتر و نیاز تعمیراتی کمتر خواهد شد و این موضوع تاثیر مستقیم بر قیمت برج خنک کننده خواهد داشت. زیرا قیمت تنها مبلغ اعلام شده در فاکتور نبوده و هزینه های آتی برج نیز باید در آن لحاظ گردد.
نکات مهم در خرید
در هنگام خرید قطره گیر باید به پارامتر های فنی زیر دقت کرد:
- راندمان حذف قطرات
- افت فشار
- کیفیت متریال
- سازگاری با طراحی برج
مزایای استفاده از قطره گیر لانه زنبوری
قطره گیر سلولی یا همان لانه زنبوری دارای راندمان بالاتری نسبت به رقبای خود است. زیرا کانال های آن کوچکتر بوده و فرم شش گوش آن سبب می شود تا مانع خروج قطره های بیشتری شود. نکته بعدی سبک بودن بلوک آن است. به دلیل استفاده از ورق فیلم در تولید قطره گیر وزن آن به شدت کاهش یافته و در هنگام نصب جابجایی بلوک های آن راحت تر خواهد بود. به طور کلی استفاده از این نوع قطره گیر مزایای متعددی دارد:
- کاهش محسوس هدر رفت آب
- جلوگیری از ایجاد مه و رطوبت در اطراف برج
- افزایش راندمان کلی سیستم
- کاهش مصرف آب جبرانی
- کاهش آلودگی محیطی
از سوی دیگر قطره گیر لانه زنبوری علاوه بر جلوگیری از هدر رفت آب، تاثیر مستقیمی بر عملکرد سایر اجزای برج نیز دارد. به عنوان مثال، زمانی که قطرات آب به درستی حذف نشوند، می توانند وارد مسیر جریان هوا شده و به مرور باعث ایجاد عدم تعادل و رسوب بر روی فن شوند. این موضوع نه تنها راندمان را کاهش می دهد، بلکه می تواند باعث افزایش مصرف انرژی و استهلاک تجهیزات گردد. در سیستم های خنک کاری مانند برج خنک کننده فایبرگلاس این نوع قطره گیر به عنوان یک گزینه مطلوب شناخته می شود.
معایب فرم لانه زنبوری قطره گیر
قطره گیر سلولی را تنها می توان در طول و عرض های کوتاه تولید کرد. زیرا امکان چسباندن یا جوش ورق های فرم یافته در ابعاد زیاد وجود ندارد. در نتیجه نمی توان آن را در برج های سایز بزرگ مانند کولینگ بتنی استفاده کرد. از سوی دیگر فضای باز کمتر آن نسبت به رقبا باعث افزایش افت فشار هوای عبوری از آن میگردد. در نتیجه فن برج خنک کننده باید با قدرت بیشتری کار کند تا بر این افت فشار غلبه کند.
از سوی دیگر بلوک های قطره گیر زنبوری در اثر مرور زمان دچار اعوجاج شده و از میان آن فرار قطرات آب صورت میگیرد. ورق های فیلم نیز نسبت به رسوب آب حساس بوده و پس از مدتی دچار گرفتگی و افزایش وزن می شوند.
نقش قطره گیر در نگهداری برج خنک کننده
عملکرد نامناسب قطره گیر یکی از دلایل رایج نیاز به تعمیر برج خنک کننده در بازه های زمانی کوتاه تر است. در بسیاری از پروژه ها مشاهده شده که با تعویض یا بهینه سازی قطره گیر، بخش قابل توجهی از مشکلات عملکردی برج برطرف شده است. بنابراین، انتخاب یک قطره گیر مناسب نه تنها بر کاهش مصرف آب تاثیر دارد، بلکه نقش مهمی در افزایش طول عمر تجهیزات و کاهش نیاز به تعمیرات ایفا می کند.
جمع بندی
قطره گیر لانه زنبوری یکی از اجزای کلیدی در عملکرد بهینه برج خنک کننده است که علاوه بر جلوگیری از هدر رفت آب، تاثیر مستقیمی بر عملکرد فن، کاهش استهلاک تجهیزات و کاهش نیاز به تعمیرات دارد. انتخاب صحیح این قطعه می تواند بهره وری سیستم را افزایش داده و هزینه های بلند مدت را به شکل قابل توجهی کاهش دهد.
سوالات متداول (FAQ)
آیا قطرهگیر روی عملکرد فن تاثیر دارد؟
بله، عملکرد نامناسب آن میتواند باعث ایجاد رسوب و اختلال در عملکرد فن شود.
آیا باعث کاهش نیاز به تعمیرات می شود؟
بله، انتخاب صحیح آن می تواند از بسیاری از مشکلات عملکردی جلوگیری کند.
تفاوت آن با پکینگ چیست؟
کاربرد این دو کاملاً متفاوت است و نباید با هم اشتباه گرفته شود.
