آب پخش‌ کن برج خنک کننده

قیمت آب پخش کن برج خنک کننده

قیمت آب پخش کن برج خنک کننده (اسپرینکلر) از جنس آلومینیوم با شفت استیل به شرح زیر است:

• قیمت آب پخش کن 2 اینچ برج خنک کن (وزن 0.7 کیلوگرم): 6 میلیون تومان
• قیمت آب پخش کن 3 اینچ برج خنک کن (وزن 1.8 کیلوگرم): 8 میلیون تومان
• قیمت آب پخش کن 4 اینچ برج خنک کن (وزن 3.1 کیلوگرم): 10 میلیون تومان
• قیمت آب پخش کن 5 اینچ برج خنک کن (وزن 5.3 کیلوگرم): 12 میلیون تومان
• قیمت آب پخش کن 6 اینچ برج خنک کن (وزن 6.1 کیلوگرم): 14 میلیون تومان
• قیمت آب پخش کن 8 اینچ برج خنک کن (وزن 10.7 کیلوگرم): 22 میلیون تومان
• قیمت آب پخش کن 10 اینچ برج خنک کن (وزن 16.5 کیلوگرم): 32 میلیون تومان

عوامل موثر بر قیمت آب پخش کن

به طور کلی قیمت آب پخش کن برج خنک کننده به عوامل زیر بستگی دارد:

• سایز ورودی (2 تا 12 اینچ)
• جنس (آلومینیوم، برنجی، استیل)
• وزن مواد مصرفی
• کیفیت ساخت و برند

انواع آب پخش کن برج خنک کننده

انواع آب پخش کن برج خنک کننده یا اسپرینکلر برای تناژ های مختلف با هم متفاوت است. ما در اینجا جزییات فنی سایز های مختلف آن را برای تناژ های 20 تا 1400 تن تبرید را آورده ایم.

آب پخش کن 2 اینچ برج خنک کننده

مشخصات فنی آب پخش کن 2 اینچ برج خنک کن به شرح زیر است:

• سایز لوله ورودی: 2 اینچ (63 میلیمتر)
• سایز لوله خروجی: 1 اینچ (32 میلیمتر)
• تعداد لوله خروجی: 4 عدد
• وزن کلگی آلومینیومی: 0.7 کیلوگرم
• وزن کلگی برنجی: 1.9 کیلوگرم
• تناژ برج خنک کن: 20 (تن تبرید)

آب پخش کن 3 اینچ برج خنک کننده

مشخصات فنی آب پخش کن 3 اینچ برج خنک کن به شرح زیر است:

• سایز لوله ورودی: 3 اینچ (90 میلیمتر)
• سایز لوله خروجی: 1.25 اینچ (40 میلیمتر)
• تعداد لوله خروجی: 6 عدد
• وزن کلگی آلومینیومی: 1.8 کیلوگرم
• وزن کلگی برنجی: 4.8 کیلوگرم
• تناژ برج خنک کن: 50 – 30 (تن تبرید)

آب پخش کن 4 اینچ برج خنک کننده

مشخصات فنی آب پخش کن 4 اینچ برج خنک کن به شرح زیر است:

• سایز لوله ورودی: 4 اینچ (110 میلیمتر)
• سایز لوله خروجی: 1.5 اینچ (50 میلیمتر)
• تعداد لوله خروجی: 6 عدد
• وزن کلگی آلومینیومی: 3.1 کیلوگرم
• وزن کلگی برنجی: 8.4 کیلوگرم
• تناژ برج خنک کن: 100 – 60 (تن تبرید)

آب پخش کن 5 اینچ برج خنک کننده

مشخصات فنی آب پخش کن 5 اینچ برج خنک کن به شرح زیر است:

• سایز لوله ورودی: 5 اینچ (125 میلیمتر)
• سایز لوله خروجی: 2.5 اینچ (75 میلیمتر)
• تعداد لوله خروجی: 4 عدد
• وزن کلگی آلومینیومی: 5.3 کیلوگرم
• وزن کلگی برنجی: 12 کیلوگرم
• تناژ برج خنک کن: 150 – 125 (تن تبرید)

آب پخش کن 6 اینچ برج خنک کننده

مشخصات فنی آب پخش کن 6 اینچ برج خنک کن به شرح زیر است:

• سایز لوله ورودی: 6 اینچ (160 میلیمتر)
• سایز لوله خروجی: 3 اینچ (90 میلیمتر)
• تعداد لوله خروجی: 4 عدد
• وزن کلگی آلومینیومی: 6.1 کیلوگرم
• وزن کلگی برنجی: 16.2 کیلوگرم
• تناژ برج خنک کن: 250 – 175 (تن تبرید)

آب پخش کن 8 اینچ برج خنک کننده

مشخصات فنی آب پخش کن 8 اینچ برج خنک کن به شرح زیر است:

• سایز لوله ورودی: 8 اینچ (200 میلیمتر)
• سایز لوله خروجی: 3 اینچ (90 میلیمتر)
• تعداد لوله خروجی: 6 عدد
• وزن کلگی آلومینیومی: 10.7 کیلوگرم
• وزن کلگی برنجی: 28.8 کیلوگرم
• تناژ برج خنک کن: 500 – 300 (تن تبرید)

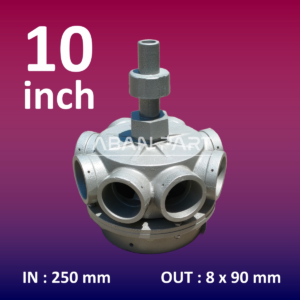

آب پخش کن 10 اینچ برج خنک کننده

مشخصات فنی آب پخش کن 10 اینچ برج خنک کن به شرح زیر است:

• سایز لوله ورودی: 10 اینچ (250 میلیمتر)
• سایز لوله خروجی: 3 اینچ (90 میلیمتر)
• تعداد لوله خروجی: 8 عدد
• وزن کلگی آلومینیومی: 16.5 کیلوگرم
• وزن کلگی برنجی: 44 کیلوگرم
• تناژ برج خنک کن: 700 – 600 (تن تبرید)

آب پخش کن 12 اینچ برج خنک کننده

مشخصات فنی آب پخش کن 12 اینچ برج خنک کن به شرح زیر است:

• سایز لوله ورودی: 12 اینچ (315 میلیمتر)
• سایز لوله خروجی: 4 اینچ (110 میلیمتر)
• تعداد لوله خروجی: 8 عدد
• وزن کلگی آلومینیومی: XX کیلوگرم
• وزن کلگی برنجی: XX کیلوگرم
• تناژ برج خنک کن: 1400 – 800 (تن تبرید)

نحوه عملکرد آب پخش کن برج خنک کننده

آب پخش کن برج خنک کننده یا همان اسپرینکلر برج خنک کننده جزو دسته بندی نازل برج خنک کننده محسوب شده و مکانیزم عملکرد آن به این صورت است که آب پس از ورود به کلگی توزیع آب، از طریق بازوها به سمت لوله ها هدایت می‌ شود. خروج آب از لوله باعث ایجاد نیروی عکس‌ العمل شده و همین نیرو، بازوی آب پخش کن را به حرکت در می‌ آورد. در نتیجه، آب به‌ صورت دورانی روی پکینگ برج خنک کننده گرد پخش می‌ شود.

این فرآیند باعث می‌ شود:

• تمام سطح پکینگ به‌ طور یکنواخت خیس شود
• راندمان تبخیر و خنک‌ کاری افزایش پیدا کند
• از ایجاد نقاط خشک و افت عملکرد جلوگیری شود

تعویض آب پخش‌ کن

برای افزایش عمر مفید برج خنک کننده و ثبات راندمان خنک کاری آن باید بعد چند دوره کاری تعویض آب پخش کن انجام پذیرد. اصولا در فرایند سرویس برج خنک کننده کارهای مرتبط با آب پخش کن برج خنک کننده به شرح زیر است:

• بررسی دوره‌ ای چرخش کلگی
• تمیزکاری لوله ها
• جلوگیری از ایجاد رسوب
• بالانس بودن بازوها

انتخاب آب پخش کن

برای انتخاب صحیح آب پخش کن برج خنک کننده به این موارد توجه کنید:

• سایز ورودی متناسب با دبی
• فشار کاری سیستم
• جنس مناسب با شرایط آب
• یکنواختی توزیع آب
• سازگاری با طراحی برج

آب پخش کن برج خنک کننده و تفاوت آن با نازل

آب پخش کن برج خنک کننده یا همان اسپرینکلر برج خنک کننده را تنها می توان برای کاربرد در برج خنک کننده آبگردان مورد استفاده قرار داد و این قطعه دارای یک ورودی و چند خروجی است که با چرخش حول محور خود، آب را از طریق سوراخ های لوله های آرم توزیع کرده و معمولا از جنس آلومینیوم، برنج و استیل ساخته می شود.

اما از نازل در برج خنک کننده فایبرگلاس مکعبی و سیستم توزیع آب ثابت تحت فشار استفاده می شود. به لوله های ثابت موجود در برج مکعبی یک سری نازل به صورت ثابت متصل هستند که فشار پمپ باعث باز شدن چتر توزیع آب در زیر آنها می شود. جنس نازل ها برخلاف جنس آب پخش کن برج خنک کننده پلاستیک بوده و تنها دارای یک ورودی و خروجی هستند.

جنس اسپرینکلر برج خنک کننده

جنس اسپرینکلر برج خنک کننده یا همان آب پخش کن برج خنک کن تأثیر مستقیمی بر طول عمر، مقاومت در برابر خوردگی و عملکرد آن دارد. اسپرینکلر در جنس های مختلفی قابلیت تولید دارد که مهمترین آنها عبارتند از:

اسپرینکلر آلومینیومی برج خنک کننده

اسپرینکلر آلومینیومی برج خنک کننده به علت قیمت کمتر، در بسیاری از کولینگ تاور های گرد به کار رفته است. جنس آلومینیومی بدنه آب پخش کن پس از مدتی دچار خوردگی شده و این خوردگی ها مانع چرخش آن میگردد. در نتیجه توزیع آب روی پکینگ کولینگ تاور اتفاق نمی افتد و دمای خروجی کولینگ تاور بالاتر از حد مورد انتظار می رود. ویژگی های اسپرینکلر آلومینیومی عبارتند از:

• سبک و پر کاربرد
• مقاومت مناسب در برابر خوردگی
• گزینه اقتصادی برای اکثر کاربرد ها

اسپرینکلر برنجی برج خنک کننده

اسپرینکلر برنجی برج خنک کننده به هیچ عنوان دچار خوردگی و تجمیع رسوب نشده و می تواند تا سالها بدون دردسر تعمیراتی کار کند. آب پخش کن برج خنک کننده برنجی تنها بعد از چند دوره کاری نیاز به سرویس یا تعویض بلبرینگ خواهد داشت. ویژگی های اسپرینکلر برنجی برج خنک کن به شرح زیر است:

• مقاومت بالا در برابر رسوب و خوردگی
• دوام بیشتر نسبت به آلومینیوم
• مناسب برای شرایط کاری سخت‌ تر

در هنگام خرید آب پخش کن برج خنک کننده از جنس برنج حتما به کیفیت جنس کلگی توزیع آب و وزن آن توجه کنید. زیرا برنج هر چقدر دارای نا خالصی کمتری باشد، رنگ آن تیره تر بوده و اگر اسپرینکلر برنجی رنگی روشن داشته باشد، احتمالا از ذوب ضایعات شیر آلات ساختمانی تهیه شده است. از سوی دیگر با کاهش وزن، می توان تا حدود زیادی قیمت آب پخش کن برج خنک کننده را کاهش داد ولی از طول عمر آن به شدت کاسته می شود.

اسپرینکلر استیل برج خنک کننده

اسپرینکلر استیل برج خنک کننده هم مانند برنج کیفیت بالایی داشته و دچار خوردگی نمی شود. در نتیجه هر چند سال یکبار تنها نیاز به یک سرویس خواهد داشت. مهم ترین ویژگی های آن موارد زیر است:

• بالاترین مقاومت در برابر خوردگی
• مناسب برای آب‌های با سختی بالا یا شرایط صنعتی خاص
• طول عمر بسیار بالا

لوازم  جانبی اسپرینکلر برج خنک کننده

لوازم جانبی اسپرینکلر برج خنک کننده شامل موارد زیر است:

• لوله آرم که در سوراخ های خروجی بسته می شود.
• الیمیناتور برای جلوگیری از خروج قطرات آب
• سیم بکسل روکش دار (قبلا از میله فولادی به جای سیم بکسل استفاده می شد)
• مهارکش برای تنظیم طول سیم بکسل و تراز کردن لوله های آرم
• بست پیچ گوشتی خور و آچار خور برای اتصال دو سر المنتور برج خنک کننده به لوله آرم
• کرپی برای اتصال دو سر سیم بکسل

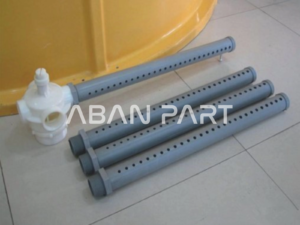

لوله آرم برای توزیع آب

لوله آرم آب پخش کن برج خنک کننده در قطر های 32 تا 110 میلیمتر تولید می شود. لوله آرم در طول خود دارای سوراخ هایی است که هنگام چرخش آب پخش کن، آب با فشار از آنها خارج شده و همین فشار با استفاده از نیروی گریز از مرکز سبب چرخش اسپرینکلر میگردد. سایز و تعداد سوراخ های روی لوله آرم آب پخش کن برج خنک کننده در کولینگ تاور های مختلف با هم متفاوت است.

جنس لوله آرم آب پخش کن برج خنک کننده باید از UPVC باشد تا در برابر حرارت و دمای آب ورودی مقاومت کرده و خم نشود. هم چنین نوع لوله باید فشار قوی بوده و ضخامت کافی را داشته باشد. به هیچ عنوان از لوله پلی اتیلن به عنوان لوله آرم آب پخش کن برج خنک کننده استفاده نکنید. زیرا تحمل دمای بالا را نداشته و به سرعت خم خواهد شد.

الیمیناتور

یکی از لوازم برج خنک کننده گرد که بر روی لوله آرم نصب می شود یک پروفیل فایبرگلاس است که مانند الیمیناتور برج خنک کننده وظیفه جلوگیری از خروج قطرات آب در کولینگ تاور را بر عهده دارد. سطح مقطع آن ثابت بوده و توسط دو عدد بست گازی بر روی لوله آرم فیکس می گردد.

جمع‌ بندی نهایی

آب پخش‌ کن برج خنک کننده یا اسپرینکلر برج خنک کننده، یکی از اجزای کلیدی در عملکرد صحیح سیستم خنک‌ کاری است. انتخاب صحیح اسپرینکلر بر اساس سایز و جنس، در کنار نگهداری اصولی، می‌ تواند راندمان سیستم را به‌ طور قابل توجهی افزایش دهد.
