کاهش دور برج خنک کننده (Cooling Tower Speed Reduction)
سیستم کاهش دور برج خنک کننده یکی از اجزای کلیدی در بخش تجهیزات دوار است که وظیفه انتقال و کاهش سرعت دور الکتروموتور به فن را بر عهده دارد. این سیستم با استفاده از دو عدد پولی غیر هم سایز و ایجاد تناسب بین سرعت موتور و نیاز واقعی فن، عملکرد بهینه برج خنک کننده را تضمین می کند.
در بسیاری از کاربرد ها، استفاده از سیستم های مکانیکی کاهش دور مانند پولی و تسمه، جایگزینی اقتصادی برای گیربکس محسوب می شود. انتخاب صحیح قطعات برج خنک کننده تأثیر مستقیمی بر راندمان و عمر مفید تجهیزات دارد. در برخی موارد سیستم های الکتریکی کاهش دور مانند اینورتر نیز مورد استفاده قرار می گیرند.
سیستم کاهش دور برج خنک کننده چیست و چه کاربردی دارد؟

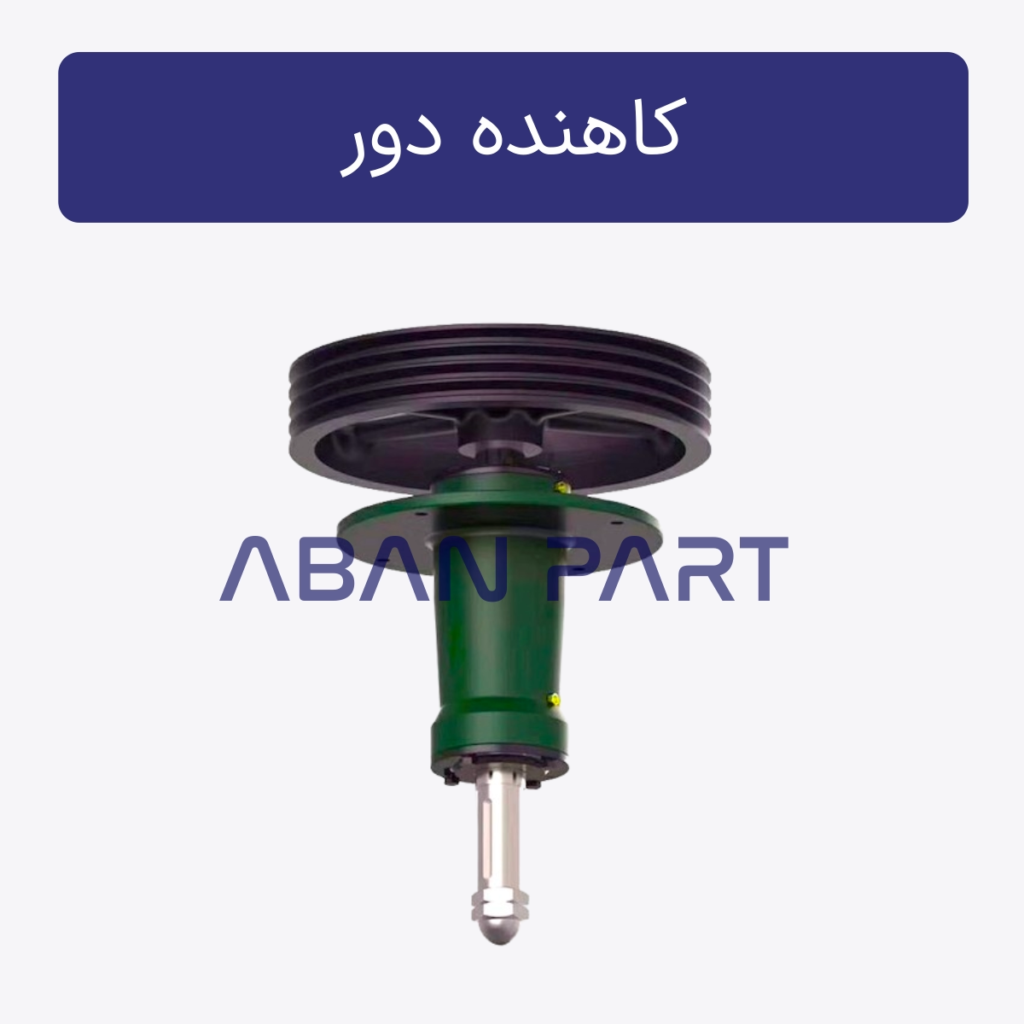

سیستم کاهش دور (Speed Reduction System) مجموعه ای از قطعات مکانیکی است که سرعت بالای خروجی الکتروموتور را کاهش داده و آن را به سرعت مناسب برای چرخش فن تبدیل می کند. کاهش دور برج خنک کننده از دو پولی کاهنده با قطر های مختلف، 2 تا 6 عدد تسمه و دو یا سه عدد بلبرینگ تشکیل شده که نسبت قطر پولی ها، دور پروانه را مشخص می کند.
چرا کاهش دور در برج خنک کننده ضروری است؟
الکتروموتور ها معمولاً با دورهای بالا (مثلاً 1500 یا 3000 RPM) کار می کنند، در حالی که فن برج خنک کننده نیاز به دور بسیار پایین تری دارد. در اینجا سیستم کاهش دور وارد عمل می شود و خروجی های زیر را به همراه دارد:
- از آسیب به فن جلوگیری می کند
- مصرف انرژی را بهینه می کند
- عملکرد یکنواخت سیستم را تضمین می کند
برای آشنایی بیشتر با نقش فن در این سیستم، صفحه فن برج خنک کننده را ببینید.
قیمت کاهش دور برج خنک کننده
صنعتی بودن کاهش دور سبب افزایش قیمت آن می شود زیرا قطعات داخلی کاهش دور صنعتی به خصوص بلبرینگ ها کیفیت بالاتری داشته و طبعا طول عمر بالاتری دارند. هم چنین شفت مرکزی آن استیل بوده و سبب می شود که علاوه بر زنگ نزدن خود شفت، هنگام تعمیر کاهش دور بتوان فن به راحتی از آن جدا کرد و شفت را از هاب فن بیرون کشید.
قیمت کاهش دور صنعتی
قیمت کاهش دور صنعتی برج خنک کننده (بلبرینگ ژاپنی و شفت استیل) به شرح زیر است:
- کاهش دور برج خنک کننده دو تسمه، شفت 28 mm، پولی 30 cm: قیمت 6 میلیون تومان
- کاهش دور برج خنک کننده سه تسمه، شفت 38 mm، پولی 40 cm: قیمت 6 میلیون تومان

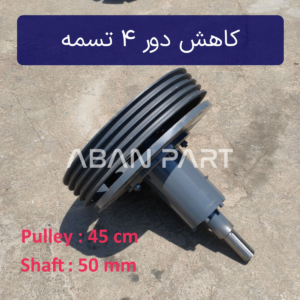

- کاهش دور برج خنک کننده چهار تسمه، شفت 50 mm، پولی 45 cm: قیمت 6 میلیون تومان
- کاهش دور برج خنک کننده چهار تسمه، شفت 50 mm، پولی 60 cm: قیمت 6 میلیون تومان
با وجود اینکه صنعتی بودن کاهش دور باعث افزایش قیمت برج خنک کننده خواهد شد، اما به دلیل کاهش هزینه های نگهداری و طول عمر بالاتر این بالاتر بودن به مرور زمان جبران خواهد شد.
نکات مهم در خرید
در خرید کاهش دور برج خنک کننده باید به نکات زیر توجه کرد:
- نوع بلبرینگ به کار فته در سیستم کاهش دور ترجیحا چینی نباشد.
- جنس شفت مرکزی به علت رطوبت بالای داخل برج خنک کننده بهتر است استیل باشد.
- جنس پولی ها حتما چدن باشد و نه آلومینیوم
دور خروجی کاهنده سرعت
کاهنده سرعت برج خنک کننده در شرایط مختلف دور های مختلفی را برای فن تامین میکند. با فرض اینکه الکتروموتور با دور 1450 دور در دقیقه کار میکند دورهای خروجی کاهنده دور به شرح زیر است:
- کاهش دور برج خنک کننده دو تسمه
- قطر پولی سرموتور 10 سانتیمتر، قطر پولی کاهنده دور 30 سانتیمتر : 483 rpm
- قطر پولی سرموتور 12 سانتیمتر، قطر پولی کاهنده دور 30 سانتیمتر : 580 rpm
- کاهش دور برج خنک کننده سه تسمه
- قطر پولی سرموتور 10 سانتیمتر، قطر پولی کاهنده دور 40 سانتیمتر : 362 rpm
- قطر پولی سرموتور 12 سانتیمتر، قطر پولی کاهنده دور 40 سانتیمتر : 435 rpm
- کاهش دور برج خنک کننده چهار تسمه (پولی 45)
- قطر پولی سرموتور 10 سانتیمتر، قطر پولی کاهنده دور 45 سانتیمتر : 322 rpm
- قطر پولی سرموتور 12 سانتیمتر، قطر پولی کاهنده دور 45 سانتیمتر : 387 rpm
- کاهش دور برج خنک کننده چهار تسمه (پولی 60)
- قطر پولی سرموتور 10 سانتیمتر، قطر پولی کاهنده دور 60 سانتیمتر : 242 rpm
- قطر پولی سرموتور 12 سانتیمتر، قطر پولی کاهنده دور 60 سانتیمتر : 290 rpm
- کاهش دور برج خنک کننده چهار تسمه (پولی 70)
- قطر پولی سرموتور 10 سانتیمتر، قطر پولی کاهنده دور 70 سانتیمتر : 207 rpm
- قطر پولی سرموتور 12 سانتیمتر، قطر پولی کاهنده دور 70 سانتیمتر : 248 rpm

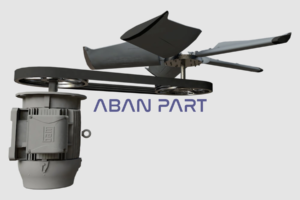

اجزای سیستم کاهنده دور برج خنک کننده
این سیستم معمولاً از اجزای زیر تشکیل شده است:
پولی (Pulley)
پولی ها نقش اصلی در کاهش دور را دارند و با تغییر قطر، نسبت کاهش سرعت را تعیین می کنند.
تسمه (Belt)
تسمه نیروی موتور را از پولی محرک به پولی متحرک منتقل می کند.
بلبرینگ (Bearing)
برای کاهش اصطکاک و افزایش عمر سیستم کاربرد دارند.
انواع کاهش دور در برج خنک کننده
سیستم پولی و تسمه (Belt Drive)
رایج ترین نوع سیستم کاهش دور به خصوص در برج خنک کننده فایبرگلاس که به دلیل قیمت مناسب و نگهداری ساده بسیار مورد استفاده قرار می گیرد.
سیستم گیربکسی (Gear Drive)
در برخی پروژه ها، به جای سیستم تسمه ای از گیربکس برج خنک کننده استفاده می شود که دقت و استحکام بیشتری دارد.
سیستم اینورتر (VFD)
سیستم اینورتر بر مبنای ایجاد تغییر در فرکانس برق ورودی به الکتروموتور برای کاهش دور آن عمل میکند. با توجه به مکانیکی نبودن این سیستم امکان خرابی آن بالاتر و تعمیرات آن نیز مشکل تر است.
مزایا و معایب سیستم کاهش دور تسمه ای
مزایا
- هزینه اولیه پایین تر نسبت به گیربوکس
- تعمیر و نگهداری آسان
- در دسترس بودن قطعات
معایب
- نیاز به تنظیم دوره ای تسمه
- استهلاک بیشتر نسبت به سیستم گیربکسی
- کاهش راندمان در صورت تنظیم نبودن
نقش سیستم کاهنده سرعت در عملکرد کلی برج خنک کننده
سیستم کاهش دور تأثیر مستقیمی بر عملکرد کل سیستم خنک کاری دارد. اگر این سیستم به درستی طراحی یا تنظیم نشود:
- دبی هوای فن کاهش می یابد
- راندمان خنک کاری افت می کند
- مصرف انرژی افزایش پیدا می کند
این موضوع در برج هایی مانند برج خنک کننده صنعتی اهمیت بیشتری دارد، زیرا عملکرد کل سیستم وابسته به هماهنگی اجزای دوار است.
نکات مهم در انتخاب سیستم کاهش سرعت
توان الکتروموتور
توان موتور باید با ظرفیت سیستم کاهش دور هماهنگ باشد.
نسبت کاهش دور
باید متناسب با نوع فن و طراحی برج انتخاب شود.
شرایط محیطی
رطوبت، دما و شرایط کاری بر انتخاب نوع تسمه و پولی تأثیر دارند.
ارتباط کاهنده دور با سایر تجهیزات دوار
سیستم کاهش دور بخشی از یک مجموعه بزرگ تر است که شامل:
- درایو شفت برج خنک کننده
- فن برج خنک کننده
- الکتروموتور
می شود. عملکرد صحیح این اجزا در کنار یکدیگر، بهره وری سیستم را تضمین می کند.
سرویس و نگهداری کاهش دور
برای افزایش طول عمر این سیستم موارد زیر باید به صورت دوره ای انجام شود:
- بازبینی تسمه ها
- تنظیم کشش تسمه
- بررسی هم راستایی پولی ها
- تعویض قطعات فرسوده
در صورت نیاز به خدمات تخصصی، صفحه تعمیر برج خنک کننده را مشاهده کنید.
جمع بندی
سیستم کاهش دور برج خنک کننده یکی از مهم ترین اجزای انتقال نیرو در تجهیزات دوار است که نقش کلیدی در تنظیم سرعت فن و بهینه سازی عملکرد برج دارد. انتخاب صحیح این سیستم، علاوه بر کاهش هزینه ها، باعث افزایش راندمان و طول عمر تجهیزات می شود.
سوالات متداول (FAQ)
آیا سیستم کاهش دور بهتر از گیربکس است؟
بستگی به کاربرد دارد. در پروژه های سبک و متوسط، سیستم تسمه ای گزینه اقتصادی تری است، اما در کاربردهای صنعتی سنگین، گیربکس انتخاب بهتری است.
هر چند وقت یکبار باید تسمه ها تعویض شوند؟
بسته به شرایط کاری، معمولاً بین 6 ماه تا 1 سال نیاز به بررسی و در صورت لزوم تعویض دارند.
آیا امکان استفاده از این سیستم در همه برج ها وجود دارد؟
خیر، در برخی برج های بزرگ یا با بار کاری بالا، استفاده از گیربکس توصیه می شود.
