پکینگ رندوم اسپلش

پکینگ رندوم اسپلش چیست و چگونه عمل می‌ کند؟

پکینگ رندوم اسپلش از قطعاتی با اشکال مختلف تشکیل شده که بدون نظم خاصی درون سیستم قرار می‌ گیرند. این ساختار باعث می‌ شود آب در برخورد با این قطعات، به‌ صورت تصادفی شکسته شده و در مسیرهای مختلف پخش شود. ساختار تصادفی پکینگ رندوم اسپلش سبب می شود که بتواند به راحتی در مخازن و ستون های فلزی قرار گرفته و یک مدیا متخلخل را به وجود آورد.

در این مدل:

• مسیر جریان آب متنوع و غیر خطی است
• سطح تماس در نقاط مختلف ایجاد می‌ شود
• توزیع جریان به‌ صورت غیر متمرکز انجام می‌ شود

به همین دلیل، این نوع پکینگ در برخی کاربردهای خاص عملکرد قابل‌ قبولی دارد، اما رفتار آن نسبت به مدل‌ های منظم پکینگ برج خنک کننده قابل پیش‌ بینی‌ تر نیست.

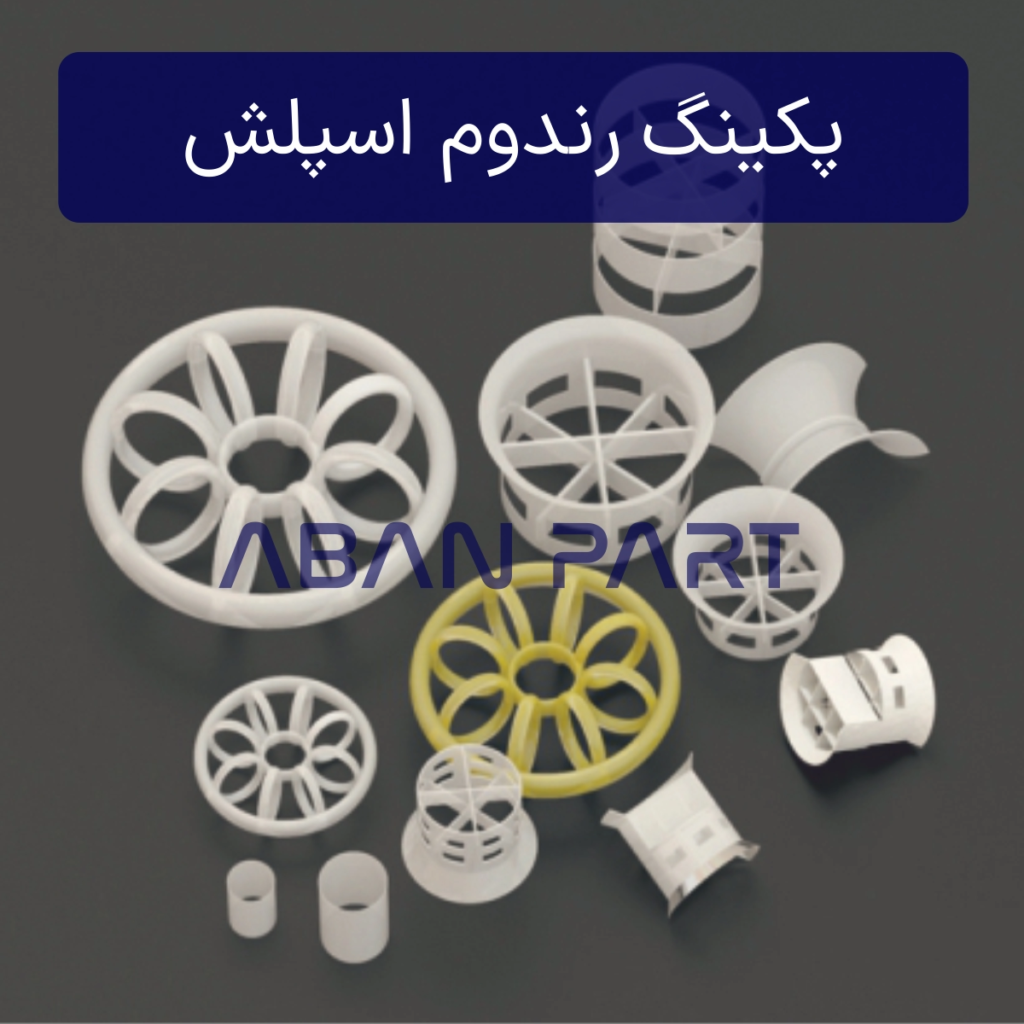

انواع رایج پکینگ رندوم اسپلش

این نوع پکینگ دارای مدل‌ ها و اشکال مختلفی است، اما در میان آن‌ ها برخی مدل‌ ها کاربرد بیشتری دارند:

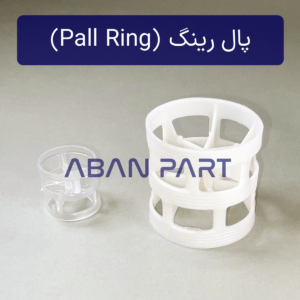

پکینگ پال رینگ (Pall Ring)

پال رینگ (Pall Ring) در سایز های متعددی تولید می شود. معمولا قطر استوانه با ارتفاع آن برابر بوده و به عنوان سایز پال رینگ بیان می شود. در ایران سایز های 1، 1.5، 2 و 3 اینچ موجود می باشد. هر چقدر سایز پال رینگ کوچکتر باشد تعداد آن در حجم بالاتر، قیمت بیشتر و افت فشار زیادتری خواهد داشت.

مشخصات فنی پال رینگ

مشخصات پال رینگ (Pall Ring) به شرح زیر است:

• سایز: 2 اینچ
• جنس: پلی پروپیلن (PP)
• سطح ویژه: 100 (m2/m3)
• ابعاد استوانه: 5×5 سانتیمتر
• تعداد در هر متر مکعب: 6300 عدد

جنس پکینگ استوانه ای

پال رینگ (Pall Ring) یا پکینگ استوانه ای در چند جنس استیل، سرامیک و پلاستیک تولید می شوند که هر کدام کاربرد های مخصوص به خود دارند. در کاربری به عنوان قطعات برج خنک کننده معمولا از جنس پلی پروپیلن (PP) استفاده می شود و به علت عدم حساسیت می توان از مواد دست دوم در تولید آن استفاده کرد. اما در صنایع داروسازی یا دیگر صنایع شیمیایی به علت تغییر کاربری پکینگ برای اسکرابر (گاززدا) باید حتما از مواد نو در تولید آن بهره برد

کاربری پال رینگ

پال رینگ کاربری های زیادی در صنایع شیمیایی (اسکرابر)، صنایع تصفیه فاضلاب و برج خنک کننده دارد.. این مدل بیشتر در تجهیزاتی مانند اسکرابر و برج‌ های جذب گاز استفاده می‌ شود و عملکرد بسیار خوبی در افزایش سطح تماس گاز و مایع دارد. با این حال، استفاده از آن در برج خنک‌ کننده معمولاً توصیه نمی‌ شود، زیرا در مسیر جریان هوا می‌ تواند افت فشار ایجاد کرده و باعث کاهش راندمان سیستم شود.

پکینگ توپی اسپلش (Bio Balls)

پکینگ توپی اسپلش (Bio Balls) یک نوع مدیای پلاستیک از جنس پلی پروپیلن است که پره هایی در سطح کروی خود برای افزایش سطح تماس دارد. پکینگ توپی اسپلش بیشتر برای تصفیه فاضلاب و سیستم های بیولوژیکی مورد استفاده قرار می گیرد. در سیستم های پرورش ماهی به عنوان فیلتر بیولوژیکی عمل کرده و به باکتری های مفید اجازه رشد می دهد و کیفیت آب را به صورت پایدار تامین می کند.

مشخصات فن پکینگ توپی اسپلش

مشخصات فنی پکینگ توپی اسپلش (Bio Balls) به شرح زیر است:

• سایز: 1.5 اینچ
• جنس: پلی پروپیلن (PP)
• سطح ویژه: 120 (m2/m3)
• قطر کره: 3.8 سانتیمتر
• تعداد در متر مکعب: 7000 عدد

ویژگی‌ های اصلی پکینگ رندوم

ویژگی‌ های این نوع پکینگ عبارت‌ اند از:

• ساختار آزاد و غیر منظم
• قابلیت استفاده در اشکال و سایز های مختلف
• نصب بسیار ساده (بدون نیاز به چیدمان)
• انعطاف‌ پذیری بالا در کاربردهای مختلف
• امکان استفاده در تجهیزات غیر از برج خنک‌ کننده

این ویژگی‌ ها باعث شده‌ اند که این مدل علاوه بر اینکه در برج خنک کننده فایبرگلاس به عنوان پکینگ استفاده شود، در کاربردهای خاص نیز مورد توجه قرار گیرد.

مزایا و محدودیت‌ های رندوم اسپلش

برای تصمیم‌ گیری بهتر، شناخت هم‌ زمان مزایا و محدودیت‌ ها ضروری است:

✔ مزایا

• به دلیل ساختار غیر بلوک نمی توان آن ها را به صورت منظم داخل برج چید.
• وقتی ارتفاع چینش از یک مقداری بالاتر باشد افت فشار ایجاد کرده و دیگر انتقال حرارت صورت نمیگیرد.
• شستشو و تعمیر و نگهداری آن به راحتی انجام می شود.
• به دلیل ذات رسوب گیر این مدل پکینگ در زمان های کوتاهی باید شستشو و تمیز شوند.
• جنس پلی پروپیلن (PP) آنها سبب طول عمر بالا به خصوص در شرایط سخت کاری مانند دمای بالا و آلودگی زیاد آب در گردش میگردد.
• قیمت پکینگ رندوم اسپلش به نسبت پکینگ های منظم بالاتر است.

❗ محدودیت‌ ها

• افت فشار در مسیر و اعمال بار روی فن برج خنک کننده
• عملکرد غیرقابل پیش‌ بینی نسبت به مدل‌ های منظم
• مناسب نبودن برای بسیاری از برج‌ های خنک‌ کننده صنعتی

کاربرد های پکینگ رندوم اسپلش

کاربردهای این مدل محدود به برج خنک‌ کننده نیست و شامل موارد زیر می‌ شود:

• اسکرابر و برج‌ جذب گاز
• سیستم‌ های تصفیه فاضلاب
• برخی برج‌ های خنک‌ کننده با طراحی خاص

در صنایع شیمیایی پکینگ رندم مدیا در جنس استیل نیز کاربرد فراوانی دارد. یکی از مواردی که باید جنس استیل را به کاربرد کار در دماهای بالا است. اگر دمای سیال موجود بالاتر از 90 درجه سانتیگراد باشد دیگر نمی توان از پکینگ پلاستیکی استفاده کرد. در نتیجه نوع استیل را باید جایگزین کرد هزینه اولیه آن بسیار بالاتر از نوع پلیمری است. در کاربری اسکرابر علاوه بر پکینگ رندوم، از قطره گیر تیغه ای نیز در انتهای ستون، برای جلوگیری از خروج قطرات استفاده می شود.

بازدهی حرارتی

پکینگ رندوم سایز بزرگتر به معنای حجم بیشتر ولی در عوض راندمان پایین تر است. اما پکینگ رندوم سایز کوچکتر حجم کمتری را پر میکند اما بازده بالاتری داشته و هم چنین قیمت آن نیز بالاتر خواهد بود. مهندس طراح باید با بالانس کردن این عوامل گزینه مورد نظر خود را انتخاب کرده و در ستون های آکنده به کار ببرد.

مقایسه با نت و گرید اسپلش

برای انتخاب دقیق‌ تر، مقایسه این مدل با سایر انواع مشابه با آن اهمیت زیادی دارد:

مقایسه با نت اسپلش

در بعضی موارد خاص می توان پکینگ نت اسپلش را به جای رندوم مدیا به کاربرد. اما پکینگ رندوم:

• انعطاف‌ پذیری بیشتری دارد
• در کنترل جریان ضعیف‌ تر است
• عملکرد یکنواخت کمتری دارد

مقایسه با گرید اسپلش

رندم مدیا شباهت کمی به پکینگ گرید اسپلش داشته و تفاوت های آنها به شرح زیر است:

• سبک‌ تر و ساده‌ تر است
• اما مقاومت مکانیکی کمتری دارد
• برای شرایط سنگین مناسب نیست

راهنمای انتخاب رندوم مدیا

برای انتخاب این نوع پکینگ، توجه به موارد زیر ضروری است:

• نوع کاربرد (برج خنک‌ کننده یا اسکرابر)
• میزان دبی هوا و آب
• حساسیت سیستم به افت فشار
• نوع طراحی تجهیزات

📌 در بسیاری از برج‌ های خنک‌ کننده، استفاده از مدل‌ های دیگر پکینگ اسپلش گزینه مناسب‌ تری است.

چه زمانی این مدل انتخاب مناسبی است؟

پکینگ رندوم اسپلش در شرایط زیر می‌ تواند انتخاب خوبی باشد:

• کاربردهای غیر از برج خنک‌ کننده
• سیستم‌ هایی با حساسیت کمتر به افت فشار
• نیاز به نصب سریع و بدون ساختار پیچیده
• پروژه‌ هایی با طراحی خاص

خطاهای رایج در استفاده

برخی اشتباهات رایج در استفاده از این مدل عبارتند از:

• استفاده در برج خنک‌ کننده بدون بررسی افت فشار
• انتخاب صرفاً به‌ دلیل قیمت پایین
• عدم توجه به نوع کاربرد واقعی
• استفاده در سیستم‌ های با دبی بالا

با انجام اشتباهات فوق به خصوص در زمینه کاربری برج خنک کننده، به دلیل تعویض و شستشوی مداوم پکینگ، هزینه تعمیر برج خنک کننده به نسبت بالایی به پروژه تحمیل می گردد.

قیمت پکینگ رندوم اسپلش

قیمت این نوع پکینگ به عوامل زیر بستگی دارد:

• نوع طراحی (پال رینگ، توپی و …)
• سایز
• متریال
• حجم سفارش

در میان انواع پکینگ، این مدل معمولاً در بازه قیمتی متنوعی قرار می‌ گیرد. استفاده از جنس مواد نو که بسیار گران تر از مواد آسیابی است، به دلیل افزایش دادن قیمت برج خنک کننده گزینه معقولی محسوب نمی شود.

کاربری این نوع پکینگ در صنایع شیمیایی

پکینگ رندوم اسپلش (Random Media) یکی از سه مدیا مورد استفاده در مبحث انتقال جرم و انتقال حرارت است. دو مدیا دیگر پکینگ های منظم (Structured Packing) و سینی ها هستند. هدف اصلی پکینگ رندوم ایجاد یک سطح تماس برای جریان بخار / مایع برای عمل جداسازی شیمیایی است. جداسازی شیمیایی شامل تقطیر (Distillation)، جذب (Absorption) و دفع (Stripping) میگردد.

همان طور که در بالا گفته شد پکینگ رندم در صنایع شیمیایی کاربرد فراوانی دارد. مصارف اصلی پکینگ رندوم اسپلش در صنایع شیمیایی برای موارد زیر است:

• کربن زدایی
• سولفور زدایی
• هوادهی
• تقطیر به منظور جداسازی

در اکثر فرایند های جداسازی در ستون های آکنده بخار رو بالا حرکت میکند. در حالی که آب با پاشش از میان نازل ها به دلیل جاذبه زمین رو به پایین حرکت میکند. پکینگ رندوم اسپلش وظیفه افزایش سطح تماس و سطح برخورد این دو را به منظور افزایش میزان فیلتراسیون بر عهده دارد.

جمع‌ بندی

پکینگ رندوم اسپلش، یکی از متنوع‌ ترین انواع پکینگ‌ ها است که به‌ دلیل ساختار آزاد و انعطاف‌ پذیر، در کاربردهای مختلفی مورد استفاده قرار می‌ گیرد. با این حال، استفاده از آن در برج خنک‌ کننده نیاز به بررسی دقیق دارد و در بسیاری از موارد، گزینه‌ های دیگر عملکرد بهتری ارائه می‌ دهند.

سوالات متداول (FAQ)

آیا پکینگ رندوم اسپلش برای برج خنک‌ کننده مناسب است؟

در برخی موارد خاص بله، اما در بسیاری از کاربرد ها مدل‌ های دیگر عملکرد بهتری دارند.

تفاوت آن با سایر مدل‌ ها چیست؟

مهم‌ ترین تفاوت، ساختار غیر منظم و رفتار متفاوت در جریان آب و هوا است.

آیا پال رینگ گزینه مناسبی برای برج است؟

خیر، معمولاً بیشتر در اسکرابر ها استفاده می‌ شود.

پکینگ توپی چه کاربردی دارد؟

در برخی سیستم‌ ها و کاربردهای خاص، به‌ دلیل ساختار سبک و ساده استفاده می‌ شود.
