نازل دایره پاش

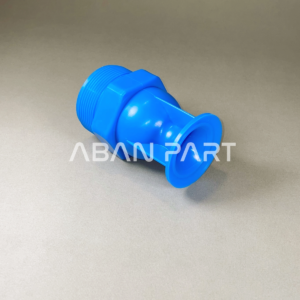

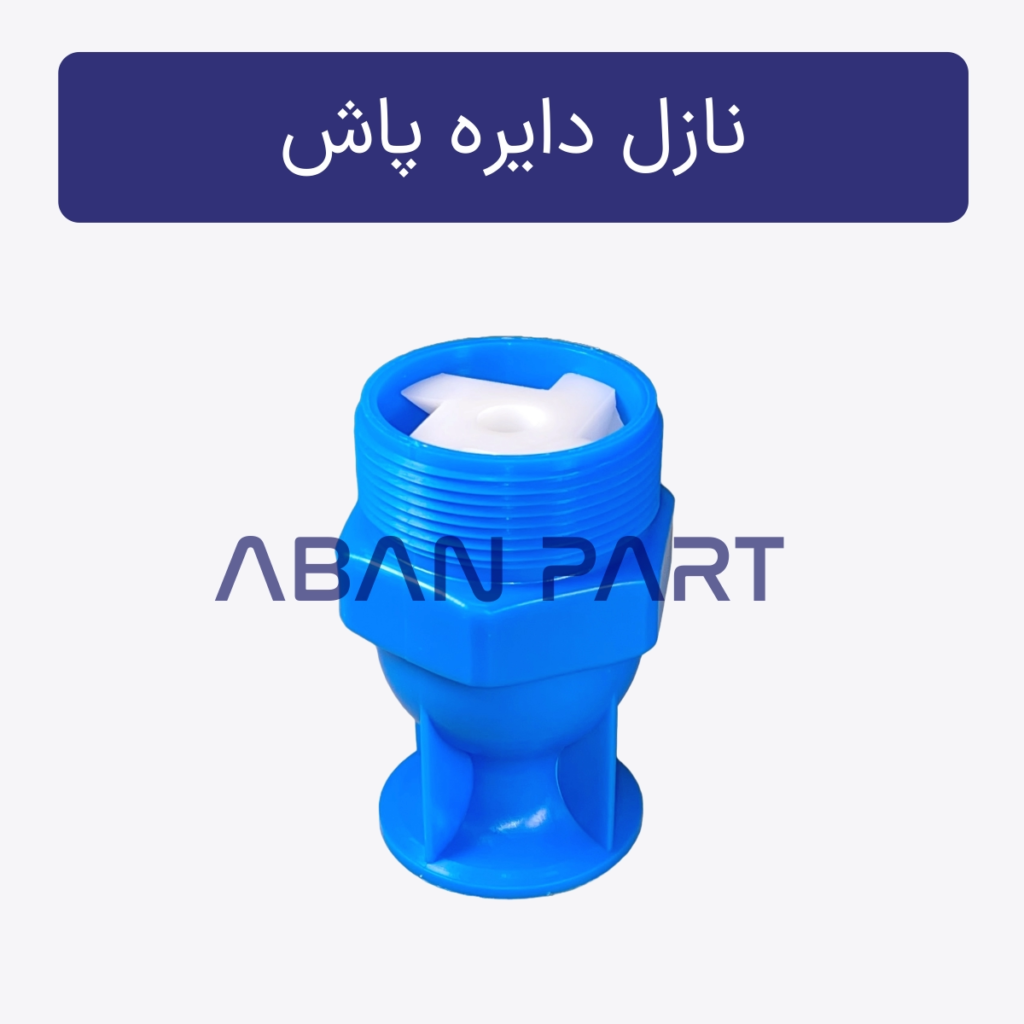

نازل دایره پاش نوعی نازل برج خنک کننده با ورودی 2 اینچی است که آب را به صورت یک چتر پاششی و در یک الگوی دایروی پخش می کند. این نوع نازل در برج های خنک کننده سایز کوچک کاربری داشته و برای کارکرد موثر به فشاری در حدود 3 بار نیاز دارد. نازل دایره پاش معمولا از پلی پروپیلن (PP) تولید شده و قابلیت تحمل دمای بالا (90 درجه) را نیز دارد.
| سایز ورودی نازل | 2 اینچ |
|---|---|
| جنس نازل | پلی پروپیلن (PP) |
| دمای قابل تحمل | 90 درجه سانتیگراد |
| کیفیت آب عبوری | تمیز |
| سایز لوله اصلی | 3 اینچ |
| کاربری | برج مکعبی سایز کوچک |
نحوه عملکرد نازل دایره پاش
نازل دایره پاش برج خنک کننده یا افشانک SPN جزو دسته نازل برج خنک کننده بوده و در ابتدا توسط شرکت 2H آلمان طراحی شده و سپس در ایران قالب آن ساخته شده است. شرکت آلمانی این نازل را در سه مدل SPN 015 با ورودی 1.5 اینچ، مدل SPN 020 با ورودی 2 اینچ و SPN 025 با ورودی 2.5 اینچ تولید کرده است. برخلاف اسپرینکلر برج خنک کننده که در برج های مدور به صورت دوار عمل می کند، نازل دایره پاش فاقد حرکت بوده و پاشش آب را به صورت ثابت و قابل کنترل انجام می دهد.
مزایای افشانک دایره پاش در برج خنک کننده
- پوشش یکنواخت سطح پکینگ
- کاهش هدر رفت آب
- افزایش راندمان انتقال حرارت
- عملکرد پایدار بدون قطعه متحرک
- نگهداری آسان
کاربری های نازل دایره پاش
- برج خنک کننده فایبرگلاس مکعبی
- سیستم های توزیع آب تحت فشار
- پروژه هایی با نیاز به توزیع یکنواخت آب
- کاربردهای حساس به جلوگیری از نقاط خشک
- ایرواشر یا هواشور صنعتی
با توجه به کاربری مشترک نازل دایره پاش در برج خنک کننده و ایرواشر (هواشور)، می توانید از صفحه قطره گیر ایرواشر مشخصات فنی قطره گیر مورد استفاده در ایرواشر های صنعتی را نیز مورد بررسی قرار داده و تصاویر آن را مشاهده بفرمایید.
کیفیت آب ورودی به نازل
آب ورودی به نازل دایره پاش باید با کیفیت بوده و دارای حداقل آلودگی باشد. زیرا وجود رسوبات محلول در آب، چربی و اکسید آهن سبب می شود توربولاتور نازل سریعا دچار گرفتگی شده و پاشش آب بر روی پکینگ برج خنک کننده به خوبی صورت نپذیرد. در نتیجه استفاده از فیلتر در مسیر برج کمک شایانی به این موضوع کرده و مانع از تحمیل هزینه تعمیر برج خنک کننده به کارفرما می گردد.
نکات مهم در خرید نازل گرد پاش
در انتخاب و خرید نازل گرد پاش به موارد زیر توجه کنید:
- دبی آب ورودی
- فشار کاری سیستم
- زاویه پاشش
- فاصله بین نازل ها
- نوع و ارتفاع پکینگ
انتخاب صحیح این پارامتر ها تأثیر مستقیمی بر عملکرد خنک کاری کولینگ تاور دارد. در نتیجه در هنگام خرید علاوه بر قیمت، باید کلیه موارد فوق را نیز مورد بررسی قرار داد. هم چنین با توجه به اهمیت فن در فرایند خنک کاری و تاثیر قیمت فن برج خنک کننده در قیمت نهایی دستگاه، باید مشخصات فنی پروانه، تعداد و قطر پره ها را متناسب با دبی هوای مورد نیاز برای تامین شرایط طراحی دمایی کولینگ تاور انتخاب کرد.
جنس و متریال افشانک
نازل دایره پاش مانند لوازم برج خنک کننده معمولاً در متریال های مختلفی تولید می شوند. تعدادی از آنها به شرح زیر هستند:
- پلی پروپیلن (PP) مقاوم در برابر خوردگی
- ABS صنعتی با استحکام بالا
- پلیمر های تقویت شده مناسب شرایط سخت
جنس پلی پروپیلن (PP) افشانک دایره پاش یا همان نازل مربع پاش سبب شده تا بتوان در دماهای بالا مانند خطوط تولید صنایع غذایی بدون ترس از دفرمه شدن از آنها استفاده کرد. هم چنین پلی پروپیلن انعطاف و طول عمر بالاتری نسبت به ABS دارد.
منحنی عملکرد نازل دایره پاش
نازل دایره پاش در 3 مدل SPN015, SPN020, SPN 025 طراحی شده است که در ایران تنها مدل SPN020 آن تولید می گردد. تفاوت اصلی این 4 مدل در سایز ورودی آنها است. ورودی افشانک گرد پاش 2 اینچ بوده و روی بست کمربندی با همین خروجی نصب می شود. در تصویر زیر میزان دبی خروجی از نازل بر مبنای فشار پشت آن با جزییات آمده است.
جمع بندی نهایی
نازل دایره پاش برج خنک کننده با ایجاد پاشش دایروی، یکی از بهترین گزینه ها برای سیستم های توزیع آب برج های مکعبی سایز کوچک است. استفاده صحیح از این نازل در کنار طراحی اصولی سیستم، باعث افزایش راندمان و کاهش هزینه های بهره برداری خواهد شد.
