نازل مربع پاش

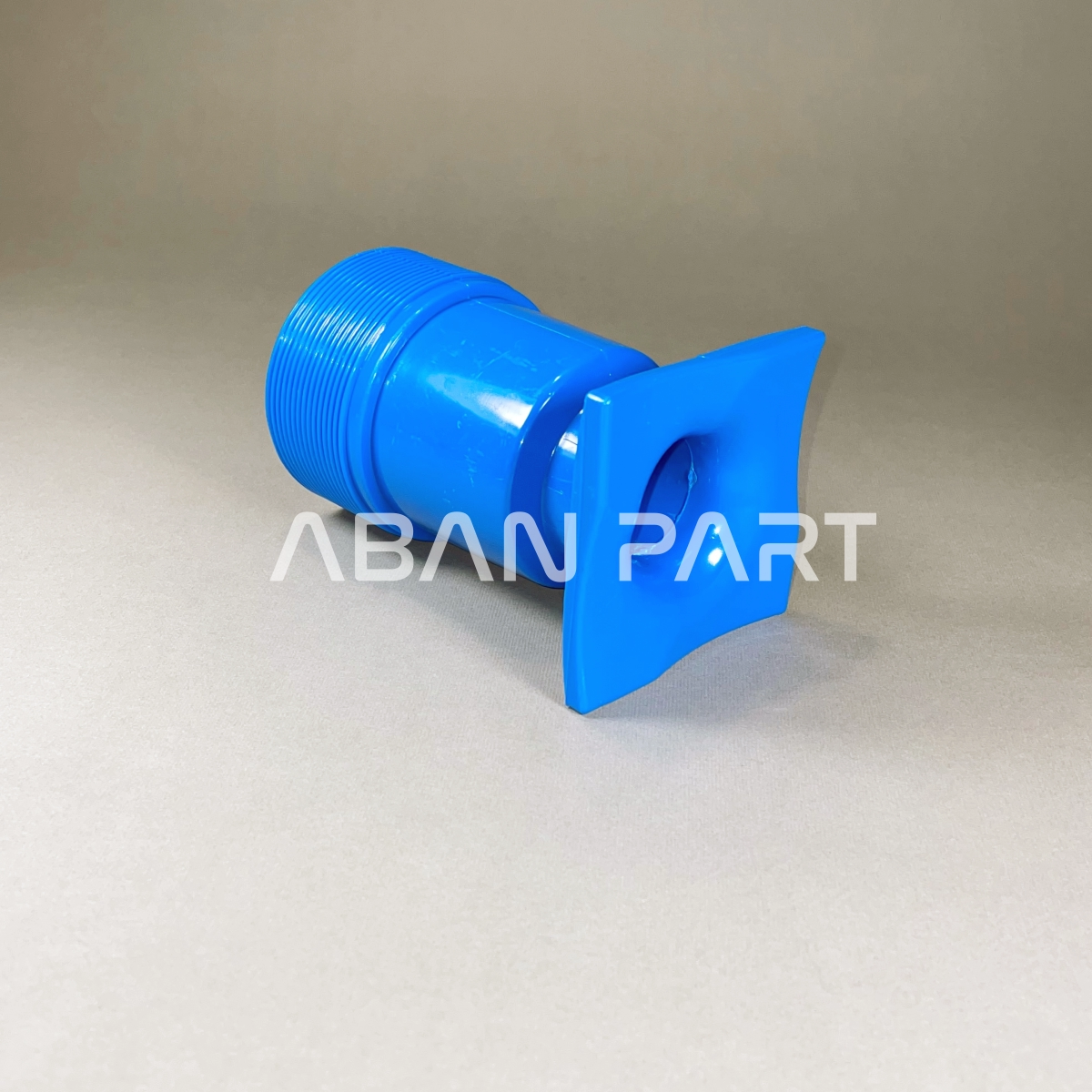

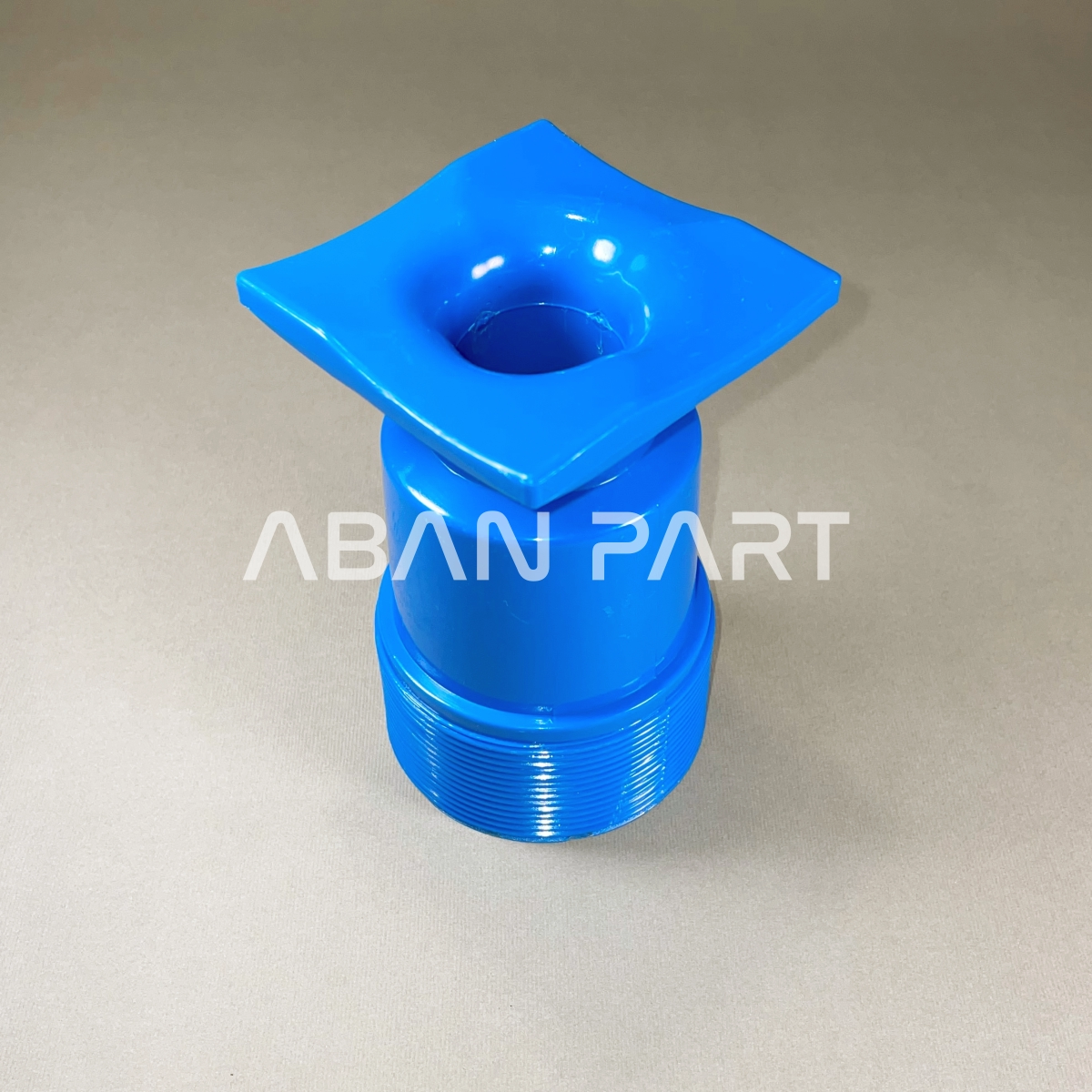

نازل مربع پاش برج خنک کننده نوعی نازل پاششی با ورودی 2.5 اینچی است که آب را به صورت یکنواخت در یک الگوی چهارگوش یا نزدیک به مربعی در کولینگ تاور توزیع می کند. این نوع نازل روی یک سیستم لوله کشی ثابت نصب شده و بدون هیچ گونه حرکت مکانیکی، تنها با فشار آب ورودی کار می کند. جنس نازل مربع پاش معمولا از پلی پروپیلن (PP) بوده و قابلیت تحمل دمای بالا (90 درجه) را نیز دارد.
| سایز ورودی نازل | 2.5 اینچ |
|---|---|
| جنس نازل مربع پاش | پلی پروپیلن (PP) |
| دمای قابل تحمل | 90 درجه سانتیگراد |
| کیفیت آب عبوری | تمیز |
| سایز لوله اصلی | 4 تا 5 اینچ |
| کاربری | برج مکعبی سایز متوسط |
نحوه عملکرد نازل مربع پاش

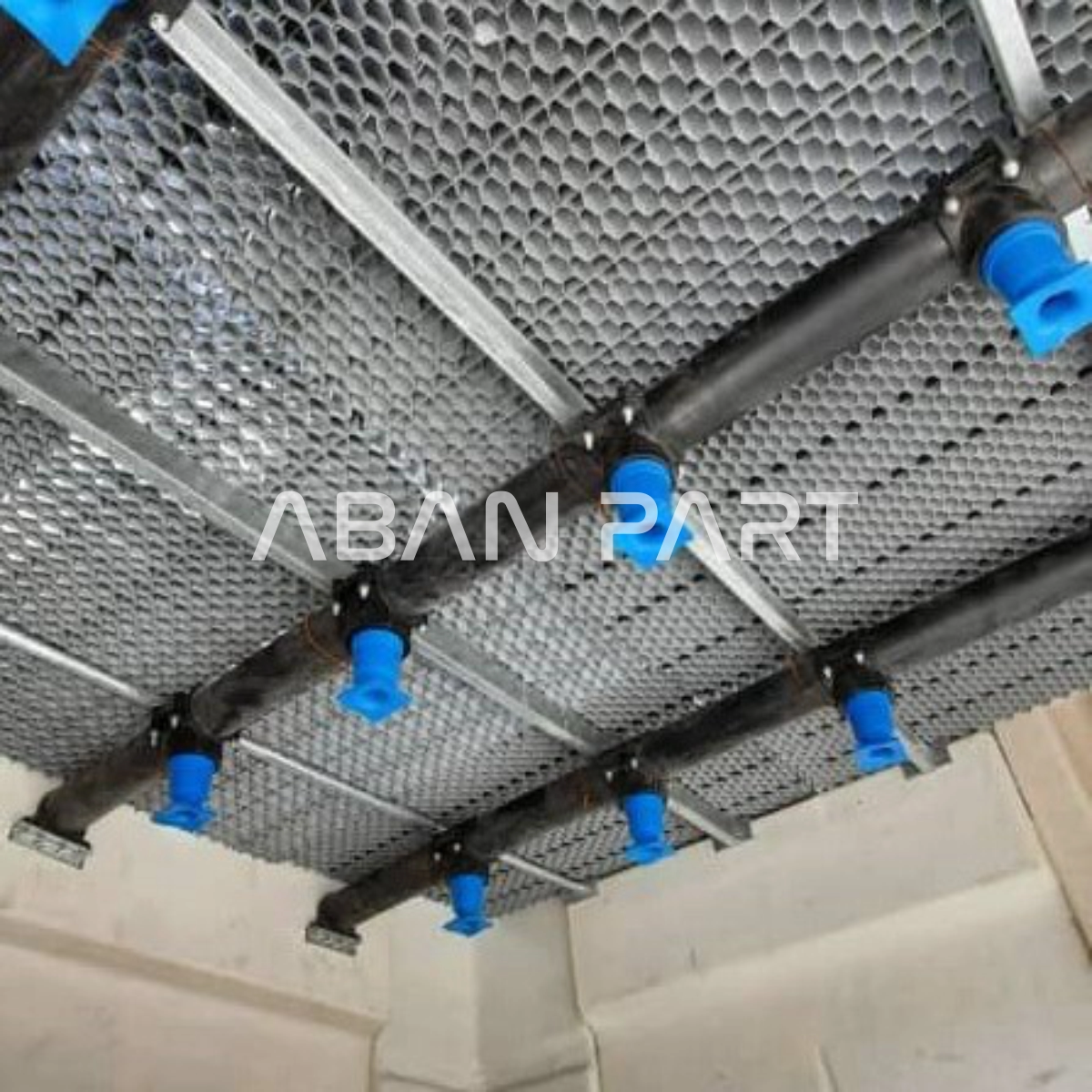

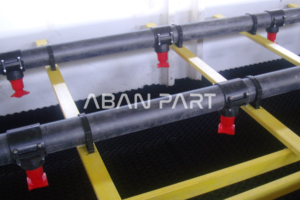

نازل مربع پاش یا همان افشانک مربعی جزو دسته نازل برج خنک کننده بوده و در سیستم های توزیع آب ثابت مورد استفاده قرار می گیرد. این نازل بر پایه لوله کشی ثابت و توزیع مهندسی آب تحت فشار پمپ طراحی شده است. برخلاف آب پخش کن برج خنک کننده که در برج های مدور به صورت دوار عمل می کند، نازل مربع پاش فاقد حرکت بوده و پاشش آب را به صورت ثابت و قابل کنترل انجام می دهد.
مزایای افشانک مربع پاش در برج خنک کننده
- پوشش یکنواخت سطح پکینگ
- کاهش هدر رفت آب
- افزایش راندمان انتقال حرارت
- عملکرد پایدار بدون قطعه متحرک
- نگهداری آسان
کاربری های نازل مربع پاش
- برج خنک کننده فایبرگلاس مکعبی
- سیستم های توزیع آب تحت فشار
- پروژه هایی با نیاز به توزیع یکنواخت آب
- کاربردهای حساس به جلوگیری از نقاط خشک
کیفیت آب ورودی به نازل
آب ورودی به نازل مربع پاش باید با کیفیت بوده و دارای حداقل آلودگی باشد. زیرا وجود رسوبات محلول در آب، چربی و اکسید آهن سبب می شود توربولاتور نازل سریعا دچار گرفتگی شده و پاشش آب بر روی پکینگ برج خنک کننده به خوبی صورت نپذیرد. در نتیجه استفاده از فیلتر در مسیر برج کمک شایانی به این موضوع کرده و مانع از تحمیل هزینه سرویس برج خنک کننده به کارفرما می گردد.
نکات مهم در خرید نازل
در انتخاب و خرید این نازل به موارد زیر توجه کنید:
- دبی آب ورودی
- فشار کاری سیستم
- زاویه پاشش
- فاصله بین نازل ها
- نوع و ارتفاع پکینگ
انتخاب صحیح این پارامتر ها تأثیر مستقیمی بر عملکرد خنک کاری کولینگ تاور دارد. در نتیجه در هنگام خرید علاوه بر قیمت، باید کلیه موارد فوق را نیز مورد بررسی قرار داد. هم چنین با توجه به اهمیت فن در فرایند خنک کاری و تاثیر قیمت فن برج خنک کننده در قیمت نهایی دستگاه، باید مشخصات فنی پروانه، تعداد و قطر پره ها را متناسب با دبی هوای مورد نیاز برای تامین شرایط طراحی دمایی کولینگ تاور انتخاب کرد.
جنس و متریال افشانک
نازل مربع پاش مانند لوازم برج خنک کننده معمولاً در متریال های مختلفی تولید می شوند. تعدادی از آنها به شرح زیر هستند:
- پلی پروپیلن (PP) مقاوم در برابر خوردگی
- ABS صنعتی با استحکام بالا
- پلیمر های تقویت شده مناسب شرایط سخت
جنس پلی پروپیلن (PP) افشانک مربع پاش سبب شده تا بتوان در دماهای بالا مانند خطوط تولید صنایع غذایی بدون ترس از دفرمه شدن از آنها استفاده کرد. هم چنین پلی پروپیلن انعطاف و طول عمر بالاتری نسبت به ABS دارد.

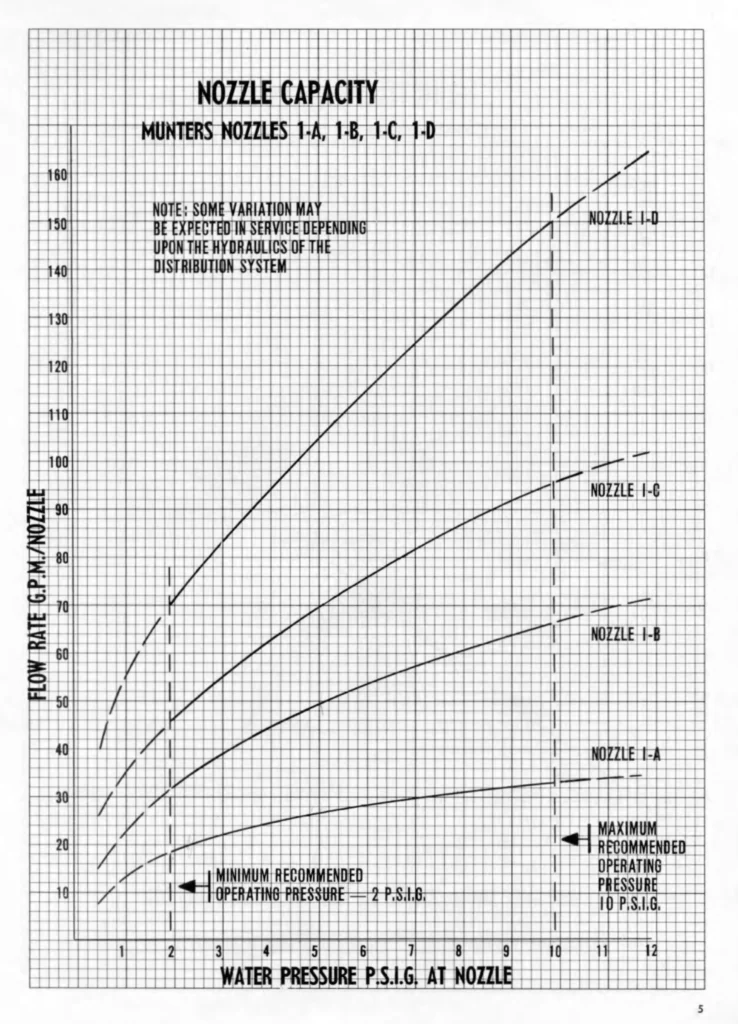

منحنی عملکرد نازل مربع پاش

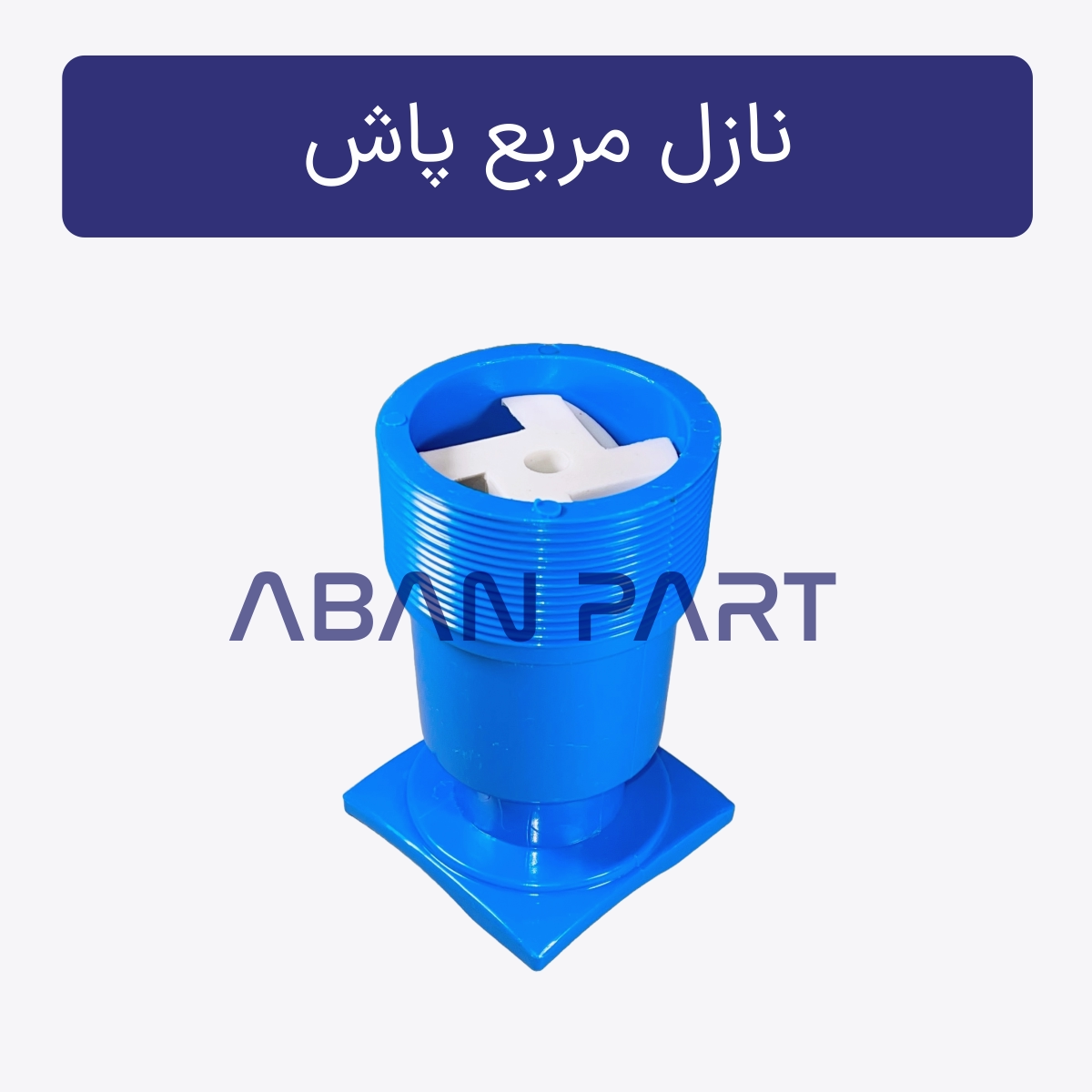

نازل مربع پاش در 4 نوع A, B , C ,D ساخته شده است. تفاوت اصلی این 4 مدل در سایز و شکل توربولاتور آنها است. در ایران تنها نوع D وجود داشته و همین مدل هم کمترین گرفتگی را در برابر آلودگی آب در گردش برج خنک کن و بیشترین دبی عبوری را از خود نشان می دهد. ورودی افشانک مربع پاش 2.5 اینچ بوده و روی بست کمربندی با همین خروجی نصب می شود.
محاسبه تعداد نازل مورد نیاز

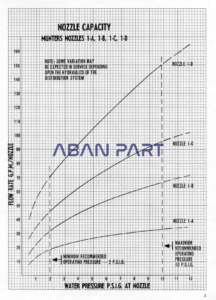

برای تعیین تعداد نازل مربع پاش مورد نیاز برای یک برج خنک کننده باید ابتدا طبق گفته سازنده اصلی سطح برج را به مربع های با عرض و طول 90 سانتیمتر تقسیم کرد. سپس دبی کل را به تعداد این مربع ها تقسیم کرد تا دبی هر نازل بدست آید. با استفاده از منحنی زیر فشار مورد نیاز برای ایجاد این دبی در هر افشانک مربع پاش را می توان به دست آورد.
جمع بندی نهایی
نازل مربع پاش برج خنک کننده با ایجاد پاشش یکنواخت و مهندسی شده، یکی از بهترین گزینه ها برای سیستم های توزیع آب ثابت در برج های مکعبی است. استفاده صحیح از این نازل در کنار طراحی اصولی سیستم، باعث افزایش راندمان و کاهش هزینه های بهره برداری خواهد شد.
