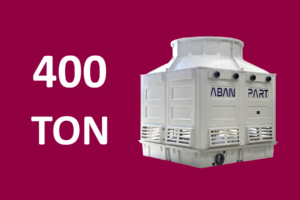

برج خنک کننده فایبرگلاس 400 تن

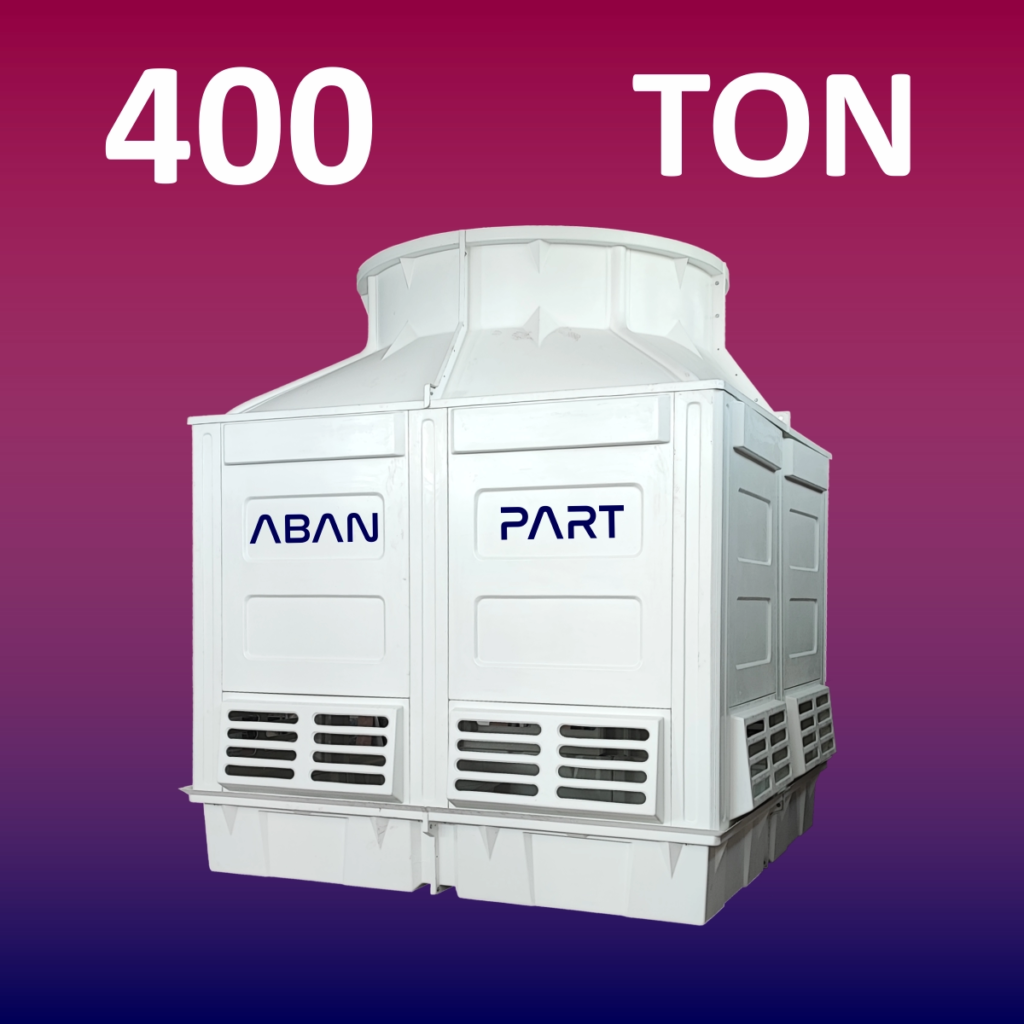

برج خنک کننده فایبرگلاس 400 تن با ابعاد 410*340*340 سانتیمتر، موتور 11 کیلوواتی و فن 6 پره به قطر 240 سانتیمتر، یک مدل کولینگ تاور مکعبی مدار باز، جریان مخالف و با ظرفیت خنک کاری واقعی 400 تن تبرید است که از فرایند تبخیر برای دفع حرارت آب در گردش استفاده می کند. برج خنک کننده 400 تن فایبرگلاس مکعبی برای کاربری در صنایع سایز بزرگ مانند خنک سازی کمپرسور های تامین هوای فشرده، خط تولید رب گوجه فرنگی و کوره های ذوب فولاد مناسب است.
| تناژ واقعی | 400 تن تبرید |
|---|---|
| چیلر تراکمی متناظر | 400 تن تبرید |
| چیلر جذبی متناظر | 260 تن تبرید |
| طول (پکینگ خور) | 340 سانتیمتر |
| عرض (پکینگ خور) | 340 سانتیمتر |
| ارتفاع (بدون موتور) | 410 سانتیمتر |
| توان الکتروموتور | 11 کیلووات |
| برند الکتروموتور | موتوژن |
| کاهنده دور | 4 تسمه پولی 45 |
| نوع فن | 6 پره فایبرگلاس |
| قطر فن | 240 سانتیمتر |
| دور فن | 387 دور در دقیقه |
| نوع پکینگ | نت اسپلش (ضد رسوب) |
| ارتفاع پکینگ | 90 سانتیمتر (سه ردیفه) |
| جنس پکینگ | PP (تحمل دمای بالا) |
| نوع قطره گیر | تیغه ای (دو کوهانه) |
| جنس قطره گیر | PVC |
| گام قطره گیر | 30 میلیمتر |
| دبی هوای عبوری | 93200 cfm |
| فلنج ورودی | 110×4 (پلی اتیلن) |
| فلنج خروجی | 8 اینچ (چدن) |
| وزن در حالت خشک | 1650 کیلوگرم |
| وزن در حال کار | 5120 کیلوگرم |
| ظرفیت حوضچه | 3470 لیتر |
مشخصات فنی برج خنک کننده فایبرگلاس 400 تن
با توجه به اینکه برج خنک کننده فایبرگلاس 400 تن جزو دسته بندی برج خنک کننده فایبرگلاس به شمار می رود، برای دستیابی به بالاترین عملکرد سرمایشی و کارکرد مداوم در شرایط سخت، باید بالاترین استاندارد را در انتخاب قطعات برج خنک کننده فایبرگلاس رعایت کرد. در نتیجه مشخصات فنی قطعات به کار رفته برای این سایز به شرح زیر است:
ابعاد دستگاه

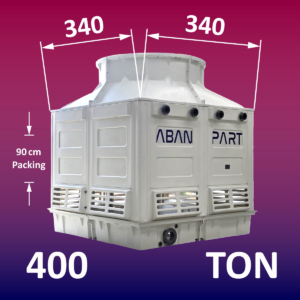

بر اساس اطلاعات فنی این مدل، برج خنک کننده فایبرگلاس 400 تن دارای ابعاد تقریبی 340*340 سانتیمتر بوده و ارتفاع دستگاه بدون الکتروموتور حدود 410 سانتیمتر در نظر گرفته شده است. این ابعاد باعث شده دستگاه در دسته کولینگ تاور صنعتی با ظرفیت بالا قرار گیرد.
پکینگ برج خنک کننده
پکینگ استفاده شده در این دستگاه از نوع پکینگ NC 20 با خاصیت ضد رسوب بوده که با ارتفاع 90 سانتیمتر در سه ردیف طراحی شده است. جنس پکینگ از پلی پروپیلن PP مقاوم در برابر دمای بالا بوده و عملکرد مناسبی در شرایط صنعتی و آب های دارای سختی بیشتر ارائه می دهد. در صورت بالاتر بودن آلودگی موجود در آب، می توان از پکینگ پال رینگ استفاده کرد.
قطره گیر برج خنک کننده
استفاده از قطره گیر برج خنک کننده در قسمت بالایی برج خنک کننده 400 تن فایبرگلاس نقش مهمی در جلوگیری از پرتاب قطرات آب و کاهش پرت آب دارد. قطره گیر تیغه ای از نوع دو کوهان با گام 30 میلیمتر بهترین گزینه برای این مورد است، زیرا علاوه بر راندمان مناسب در حذف قطرات استحکام مکانیکی و طول عمر بسیار بالایی دارد.
کاهش دور
در بخش مکانیکی، این مدل مجهز به سیستم کاهش دور تسمه پولی صنعتی بوده و از الکتروموتور 11 کیلوواتی برند موتوژن استفاده می کند.
فن برج خنک کننده
فن برج خنک کننده صنعتی این سایز کولینگ تاور فایبرگلاس از نوع شش پره، از جنس FRP با قطر حدود 240 سانتیمتر بوده و با سرعت تقریبی 387 دور در دقیقه کار می کند.
وزن و دبی دستگاه
جریان هوای عبوری این دستگاه حدود 93200 CFM بوده و فلنج ورودی آن از نوع 4×110 پلی اتیلن و فلنج خروجی آن 8 اینچ چدنی در نظر گرفته شده است. همچنین وزن دستگاه در حالت خشک حدود 1650 کیلوگرم و در زمان بهره برداری حدود 5120 کیلوگرم می باشد. ظرفیت حوضچه این مدل حدود 3470 لیتر بوده و دستگاه می تواند عملکرد مناسبی در شرایط کاری مداوم و پروژه های صنعتی ارائه دهد.
قیمت برج خنک کننده 400 تن
قیمت برج خنک کننده 400 تن ساخت شرکت آبان پارت 850 میلیون تومان است. در برآورد قیمت برج خنک کننده 400 تن علاوه بر قیمت خود دستگاه، باید هزینه حمل و هزینه احتمالی مونتاژ در محل را نیز در نظر گرفت.
برج خنک کننده مدل CMF 400 در کلاس صنعتی تولید شده و تناژ آن به صورت واقعی 400 تن تبرید بوده و توانایی خنک کاری یک چیلر تراکمی 400 تن را دارا است. در نتیجه شرکت آبان پارت گارانتی عملکرد معتبر (چک یا سفته) برای این محصول خود صادر کرده و به همراه آن گارانتی 20 ساله بدنه و گارانتی 3 ساله قطعات را نیز به عنوان پشتیبانی و خدمات پس از فروش ارایه می کند.
نحوه انتخاب
در انتخاب سایز برج خنک کننده عواملی مانند شرایط آب و هوایی پروژه، نوع کاربری، ظرفیت واقعی سیستم، توان الکتروموتور، قطر و تعداد پره های فن، نوع و میزان پکینگ و نحوه توزیع آب اهمیت زیادی دارند. برای بررسی تاثیر کلیه این عوامل در انتخاب سایز، باید با مراجعه به صفحه طراحی برج خنک کننده، پیش نیاز ها و مراحل طراحی برج را با دقت بررسی کرد.
سایز های مشابه
ممکن است سایز کوچک تر این دستگاه یعنی برج خنک کننده فایبرگلاس 300 تن نیز جوابگوی نیاز شما بوده و به شما در کاهش مصرف برق و هزینه های انرژی کمک کند. اما در صورت نیاز به ظرفیت سرمایشی بالاتر از 400 تن می توانید از برج خنک کننده فایبرگلاس 500 تن استفاده کنید تا در مواقع پیک بار حرارتی با مشکل مواجه نشوید.
مزایای برج خنک کننده 400 تن فایبرگلاس
استفاده از ساختار فایبرگلاس مکعبی، قطعات داخلی صنعتی و طراحی مناسب جریان هوا باعث شده این مدل در بسیاری از پروژه ها راندمان و دوام بالاتری نسبت به برج آبگردان و ابارایی (جریان متقاطع) داشته باشد. به طور کلی مزایای برج خنک کننده 400 تن فایبرگلاس مکعبی عبارتند از:
راندمان خنک کاری بالا
استفاده از پکینگ نت اسپلش ضد رسوب، توزیع مناسب جریان هوا و طراحی صحیح سیستم توزیع آب باعث افزایش راندمان تبخیر و انتقال حرارت در این دستگاه شده است.
مقاومت بالا در برابر خوردگی
بدنه فایبرگلاس در برابر رطوبت، تابش مستقیم نور خورشید و بسیاری از شرایط خورنده صنعتی مقاومت بالایی داشته و باعث افزایش طول عمر دستگاه خواهد شد.
کاهش استهلاک قطعات
استفاده از سیستم کاهش دور صنعتی، فن فایبرگلاس بالانس شده و قطعات مقاوم در برابر رسوب باعث کاهش استهلاک تجهیزات مکانیکی و افزایش پایداری عملکرد دستگاه می شود.
جمع بندی نهایی
برج خنک کننده فایبرگلاس 400 تن یکی از مدل های پر کاربرد در پروژه های صنعتی و تهویه مطبوع است که با استفاده از بدنه فایبرگلاس، پکینگ نت اسپلش ضد رسوب، فن فایبرگلاس و طراحی مکعبی، راندمان خنک کاری بالایی ارائه می دهد. این مدل می تواند در بسیاری از پروژه های صنعتی، چیلر های تراکمی و خطوط تولید عملکرد مناسبی داشته باشد و به دلیل دوام بالا و استهلاک کمتر، در بسیاری از پروژه ها به عنوان گزینه اصلی مورد استفاده قرار گیرد.
