نازل مربع پاش

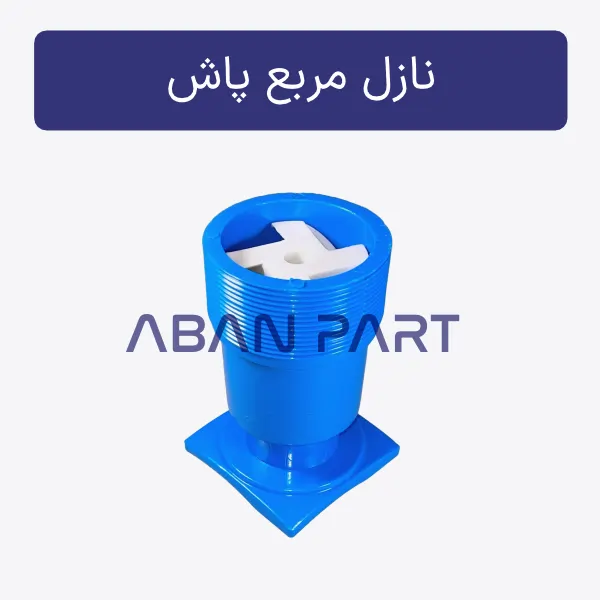

نازل مربع پاش یکی از نازل های بسیار پر مصرف در صنعت برج خنک کننده است که به خاطر پاشش مربعی روی پکینگ به آن مربع پاش می گویند. نازل مربع پاش ابتدا توسط شرکت برنت وود (BRENTWOOD) در آمریکا تولید شده و در سال های گذشته با انجام مهندسی معکوس در ایران نیز ساخته می شود. جنس نازل مربع پاش نیز معمولا پلی پروپیلن (PP) است و قابلیت تحمل دمای بالا (90 درجه) را دارد.

منحنی عملکرد نازل مربع پاش

نازل مربع پاش در 4 نوع A, B , C ,D ساخته شده است. تفاوت اصلی این 4 مدل در سایز و شکل توربولاتور آنها است. در ایران تنها نوع D وجود داشته و همین مدل هم کمترین گرفتگی را در برابر آلودگی آب در گردش برج خنک کن و بیشترین دبی عبوری را از خود نشان می دهد. ورودی افشانک مربع پاش 2.5 اینچ بوده و روی بست کمربندی با همین خروجی نصب می شود.

برای تعیین تعداد نازل مربع پاش مورد نیاز برای یک برج خنک کننده باید ابتدا طبق گفته سازنده اصلی سطح برج را به مربع های با عرض و طول 90 سانتیمتر تقسیم کرد. سپس دبی کل را به تعداد این مربع ها تقسیم کرد تا دبی هر نازل بدست آید. با استفاده از منحنی زیر فشار مورد نیاز برای ایجاد این دبی در هر افشانک مربع پاش را می توان به دست آورد.

منابع خارجی درباره نازل مربع پاش

• • نازل دک اسپری ساخت شرکت brentwood
