آب پخش کن برج خنک کننده

آب پخش کن برج خنک کننده قطعه ای دوار در برج خنک کننده است که وظیفه پخش آب گرم بر روی پکینگ را بر عهده داشته و در سایز 2 تا 12 اینچ ساخته می شود. آب پخش کن برج خنک کننده در دو جنس تولید می شود که آب پخش کن برنجی طول عمر بیشتر و قیمتی به مراتب بالاتر از نوع آلومینیومی دارد. تعداد لوله های آرم خروجی از آب پخش کن برج خنک کننده بین 4 تا 8 عدد بوده که بسته به سایز کلگی توزیع آب، قطر و تعداد آنها تغییر می کند.

کاربری آب پخش کن برج خنک کننده

آب پخش کن برج خنک کننده تنها در برج خنک کننده آبگردان به دلیل ساختار دایروی آن مورد استفاده قرار میگیرد. در بقیه انواع کولینگ تاور مانند برج خنک کننده فایبرگلاس به دلیل وجود سیستم لوله کشی ثابت به همراه بست های کمربندی موجود روی آنها از نازل برج خنک کننده استفاده می شود. فشار ناشی از پمپ ها سبب خروج آب از لوله های آرم اسپرینکلر شده و به دلیل به وجود آمدن نیروی گریز از مرکز سبب چرخش کلگی توزیع آب می گردد.

همراه با کلگی آب پخش کن برج خنک کننده از یک سری تجهیزات جانبی مانند مهارکش، سیم بکسل و کرپی وجود داردکه برای حفظ تعادل کلگی اسپرینکلر استفاده می شود. با توجه به خوردگی مداوم آلومینیوم در تماس با آب، پس از یک یا دو سال، آب پخش کن آلومینیومی دچار خوردگی می گردد. معمولا در هنگام تعمیر برج خنک کننده یکی از مواردی که باید تعویض شود آب پخش کن برج خنک کننده بوده که قابلیت تعمیر نیز ندارد.

انواع آب پخش کن برج خنک کننده

آب پخش کن برج خنک کننده در انواع مختلفی قابلیت تولید دارد که مهمترین آنها عبارتند از:

• • آب پخش کن آلومینیومی
  • آب پخش کن برنجی

آب پخش کن آلومینیومی

آب پخش کن آلومینیومی به علت هزینه کمتر و کاستن از قیمت برج خنک کننده، در بسیاری از برج های خنک کننده گرد به کار رفته است. جنس آلومینیومی بدنه آب پخش کن پس از مدتی دچار خوردگی شده و این خوردگی ها مانع چرخش اسپرینکلر میگردد. در نتیجه دیگر توزیع آب بر روی پکینگ برج خنک کننده اتفاق نمی افتد و دمای خروجی کولینگ تاور بالاتر از حد مورد انتظار می رود. در این موارد باید اسپرینکلر برج خنک کننده با جنس نو جایگزین شود.

آب پخش کن برنجی

آب پخش کن برنجی به هیچ عنوان دچار خوردگی و تجمیع رسوب نشده و می تواند تا سالها بدون دردسر تعمیراتی کار کند. آب پخش کن برنجی تنها بعد از چند دوره کاری نیاز به سرویس یا تعویض بلبرینگ خواهد داشت. بلبرینگ های آب پخش کن برج خنک کننده آلومینیومی از نوع KG (ساخت چین) و آب پخش کن برنجی از نوع NACHI (ساخت ژاپن) می باشند.

در هنگام خرید آب پخش کن برنجی حتما باید به کیفیت جنس کلگی توزیع آب و وزن آن توجه کرد. زیرا برنج هر چقدر دارای ناخالصی کمتری باشد، رنگ آن تیره تر بوده و اگر اسپرینکلر برنجی رنگی روشن داشته باشد احتمالا از ذوب ضایعات شیر های ساختمانی تهیه شده است. از سوی دیگر با کاهش وزن آب پخش کن برنجی، می توان تا حدود زیادی قیمت آب پخش کن برج خنک کننده را کاهش داد ولی از طول عمر آن به شدت کاسته می شود.

سایز های آب پخش کن برج خنک کننده

سایز های آب پخش کن برج خنک کننده برای تناژ های مختلف با هم متفاوت است. ما در اینجا جزییات فنی انواع آب پخش کن برج خنک کننده برای تناژ های 20 تا 1400 تن تبرید را آورده ایم.

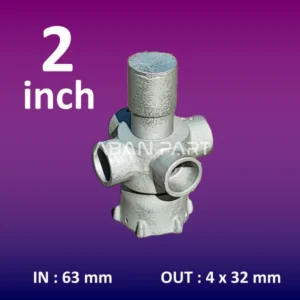

آب پخش کن 2 اینچ

مشخصات فنی آب پخش کن برج خنک کننده سایز 2 اینچ به شرح زیر است:

• • سایز لوله ورودی : 2 اینچ (63 mm)
  • سایز لوله خروجی : 1 اینچ (32 mm)
  • تعداد لوله خروجی : 4 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 0.7 کیلوگرم
  • وزن اسپرینکلر برنجی : XX کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 20 (تن تبرید)

آب پخش کن 3 اینچ

مشخصات فنی آب پخش کن برج خنک کننده سایز 3 اینچ به شرح زیر است:

• • سایز لوله ورودی : 3 اینچ (90 mm)
  • سایز لوله خروجی : 1.25 اینچ (40 mm)
  • تعداد لوله خروجی : 6 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 1.8 کیلوگرم
  • وزن اسپرینکلر برنجی : 4.8 کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 50 – 30 (تن تبرید)

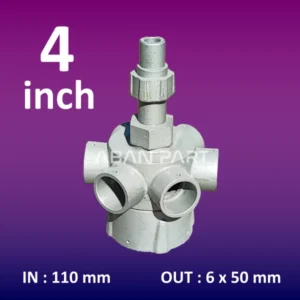

آب پخش کن 4 اینچ

مشخصات فنی آب پخش کن برج خنک کننده سایز 4 اینچ به شرح زیر است:

• • سایز لوله ورودی : 4 اینچ (110 mm)
  • سایز لوله خروجی : 1.5 اینچ (50 mm)
  • تعداد لوله خروجی : 6 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 3.1 کیلوگرم
  • وزن اسپرینکلر برنجی : 8.4 کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 100 – 60 (تن تبرید)

آب پخش کن 5 اینچ

مشخصات فنی آب پخش کن برج خنک کننده سایز 5 اینچ به شرح زیر است:

• • سایز لوله ورودی : 5 اینچ (125 mm)
  • سایز لوله خروجی : 2.5 اینچ (75 mm)
  • تعداد لوله خروجی : 4 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 5.3 کیلوگرم
  • وزن اسپرینکلر برنجی : 12 کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 150 – 125 (تن تبرید)

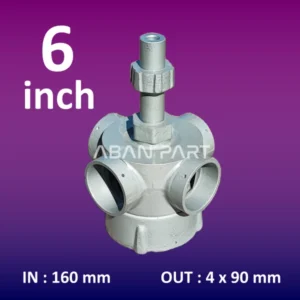

آب پخش کن 6 اینچ

مشخصات فنی آب پخش کن برج خنک کننده سایز 6 اینچ به شرح زیر است:

• • سایز لوله ورودی : 6 اینچ (160 mm)
  • سایز لوله خروجی : 3 اینچ (90 mm)
  • تعداد لوله خروجی : 4 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 6.1 کیلوگرم
  • وزن اسپرینکلر برنجی : 16.2 کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 250 – 175 (تن تبرید)

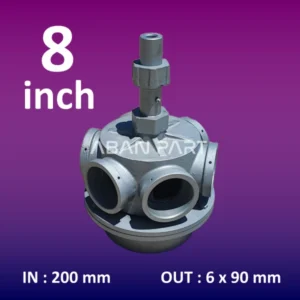

آب پخش کن 8 اینچ

مشخصات فنی آب پخش کن برج خنک کننده سایز 8 اینچ به شرح زیر است:

• • سایز لوله ورودی : 8 اینچ (200 mm)
  • سایز لوله خروجی : 3 اینچ (90 mm)
  • تعداد لوله خروجی : 6 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 10.7 کیلوگرم
  • وزن اسپرینکلر برنجی : 28.8 کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 500 – 300 (تن تبرید)

آب پخش کن 10 اینچ

مشخصات فنی آب پخش کن برج خنک کننده سایز 10 اینچ به شرح زیر است:

• • سایز لوله ورودی : 10 اینچ (250 mm)
  • سایز لوله خروجی : 3 اینچ (90 mm)
  • تعداد لوله خروجی : 8 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : XX کیلوگرم
  • وزن اسپرینکلر برنجی : XX کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 700 – 600 (تن تبرید)

آب پخش کن 12 اینچ

مشخصات فنی آب پخش کن برج خنک کننده سایز 12 اینچ به شرح زیر است:

• • سایز لوله ورودی : 12 اینچ (315 mm)
  • سایز لوله خروجی : 4 اینچ (110 mm)
  • تعداد لوله خروجی : 8 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : XX کیلوگرم
  • وزن اسپرینکلر برنجی : XX کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 1400 – 800 (تن تبرید)

کلگی توزیع آب برج خنک کننده

کلگی توزیع آب برج خنک کننده دارای 4، 6، 8 سوراخ خروجی و یک سوراخ ورودی است. ورودی کلگی توزیع آب از 2 تا 12 اینچ بوده و بر روی برج خنک کننده گرد نصب میگردد. اتصال انتهای لوله های آرم به تاج کلگی توزیع آب توسط یک سری بست و یک سیم بکسل انجام می شود. طول این سیم بکسل توسط یک میل مهار کش به صورت پیچی تنظیم شده و زاویه خروجی آب از سوراخ های لوله آرم طوری تنظیم می شود که باعث چرخش کلگی آب پخش کن برج خنک کننده در اثر نیروی گریز از مرکز و توزیع آب در گردش شود.

لوله آرم آب پخش کن برج خنک کننده

لوله آرم آب پخش کن برج خنک کننده در قطر های 32 تا 110 میلیمتر تولید می شود. لوله آرم در طول خود دارای سوراخ هایی است که هنگام چرخش آب پخش کن برج خنک کننده، آب با فشار از آنها خارج شده و همین فشار با استفاده از نیروی گریز از مرکز سبب چرخش اسپرینکلر میگردد. سایز و تعداد سوراخ های روی لوله آرم آب پخش کن برج خنک کننده در دستگاه های مختلف با هم متفاوت است.

جنس لوله آرم آب پخش کن برج خنک کننده باید از UPVC باشد تا در برابر حرارت و دمای آب ورودی مقاومت کرده و خم نشود. هم چنین نوع لوله باید فشار قوی بوده و ضخامت کافی را داشته باشد. به هیچ عنوان از لوله پلی اتیلن به عنوان لوله آرم استفاده نکنید. زیرا تحمل دمای بالا را نداشته و به سرعت خم خواهد شد. با توجه به عدم تولید آب پخش کن رزوه دار، دیگر نیازی به حدیده کردن لوله نبوده و تنها با دو پیچ خودکار به کلگی آب پخش کن متصل میگردد.

لوازم آب پخش کن برج خنک کننده

لوازم آب پخش کن برج خنک کننده شامل موارد زیر است:

• • سیم بکسل روکش دار (قبلا از میله فولادی به جای سیم بکسل استفاده می شد)
  • مهارکش برای تنظیم طول سیم بکسل و تراز کردن لوله های آرم
  • بست پیچ گوشتی خور و آچار خور برای اتصال دو سر المنتور برج خنک کننده به لوله آرم
  • کرپی برای اتصال دو سر سیم بکسل

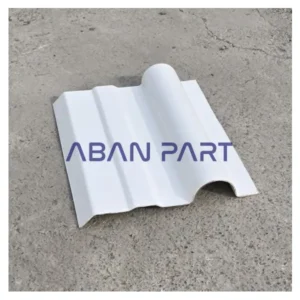

الیمیناتور فایبرگلاس

یکی از قطعات برج خنک کننده گرد که بر روی لوله آرم آب پخش کن برج خنک کننده نصب می شود پروفیلی از جنس فایبرگلاس است که مانند قطره گیر برج خنک کننده وظیفه جلوگیری از خروج قطرات آب در کولینگ تاور را بر عهده دارد. سطح مقطع آن ثابت بوده و توسط دو عدد بست گازی بر روی لوله آب پخش کن برج خنک کننده فیکس میگردد. فن برج خنک کننده در هنگام کار قطرات را به سمت بالا می کشد و وجود الیمیناتور مانع از خروج آنها می شود.
