نازل برج خنک کننده

نازل برج خنک کننده (Cooling Tower Nozzle) قطعه ای پلاستیکی در برج خنک کننده است که وظیفه اسپری کردن آب بر روی پکینگ را بر عهده دارد. نازل برج خنک کننده معمولا از جنس ABS یا PP بوده و نوع نازل نیز بر اساس میزان دبی آب برج خنک کننده، کیفیت و فشار پشت آن تغییر میکند. در کولینگ تاور گرد نازل برج خنک کننده وجود نداشته و اسپرینکلر با چرخش حول محور خود، کار توزیع آب بر روی پکینگ را انجام میدهد.

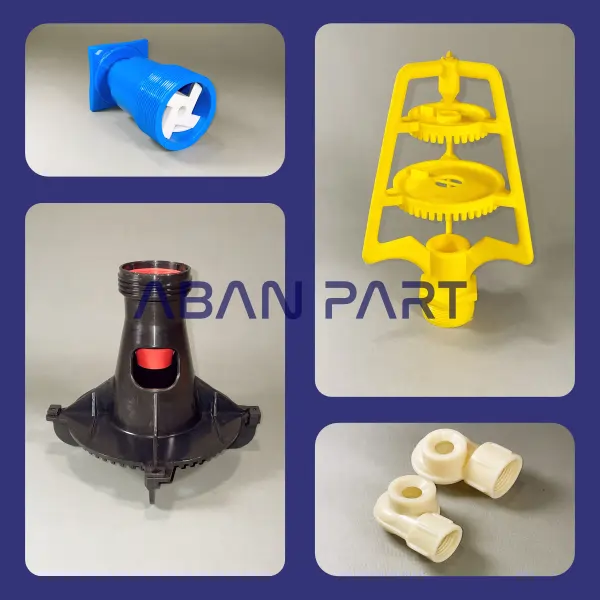

انواع نازل برج خنک کننده

انواع نازل برج خنک کننده را می توان با توجه به دبی آب در گردش، سایز ورودی، جنس و نوع پکینگ برج خنک کننده دسته بندی کرد. به طور کلی انواع نازل برج خنک کننده به شرح زیر است:

• نازل مربع پاش
• نازل دایره پاش
• نازل چپقی
• نازل فانوسی
• نازل بالتیمور
• نازل قیفی
• نازل هامون
• نازل پروانه ای (مارلی)
• نازل سه مرحله ای (PS)

جنس نازل

جنس نازل برج خنک کننده معمولا از پلاستیک بوده و مطابق با دمای آب عبوری از آن انتخاب می شود. نازل هایی از جنس پلی پروپیلن (PP) با توجه به قدرت تحمل دمای بالای 90 درجه مصرف بیشتری در صنعت برج خنک کننده دارند. از سوی دیگر جنس ABS نیز در برخی نازل های چپقی و یا هامون مورد مصرف قرار می گیرند. در انتخاب نازل برج خنک کننده علاوه بر جنس به میزان گرفتگی رسوبات آن نیز باید توجه کرد.

قیمت نازل برج خنک کننده

قیمت نازل برج خنک کننده با توجه به جنس و اندازه و میزان کاربری آن متفاوت است. قیمت نازل برج که از ABS نو تولید شده به نسبت از همه بالاتر است. از سوی دیگر نازل هایی که از پلی اتیلن ساخته شده اند، ارزان تر هستند. نازل برج خنک کننده سایز بزرگ مانند نازل هامون تقریبا از همه گرانتر بوده و نازل کولینگ تاور گالوانیزه یا بالتیمور نیز کمترین قیمت را دارند. در برج خنک کننده گرد به جای نازل از آب پخش کن برج خنک کننده استفاده می گردد و بسته به سایز ورودی قیمت مخصوص به خود را دارد.

رسوب زدایی

در فصل تعمیرات و با باز کردن نازل برج خنک کننده از بست های کمربندی متوجه میزان رسوب باقیمانده در آنها خواهیم شد. وجود این رسوب ها سبب کاهش عملکرد نازل و در نتیجه کاهش راندمان برج خنک کننده خواهد شد. در فصل تعمیر برج خنک کننده برای تمیز کردن رسوب ها ابتدا با به صورت فیزیکی الودگی را پاک کرده و در انتها با استفاده از اسید رقیق یا آب آن را شستشو میدهیم.

نحوه بستن نازل برج خنک کننده

اتصال نازل برج خنک کننده به لوله را می توان به چند طریق انجام داد. روش اول استفاده از بست کمربندی است. در این حالت بست کمر بندی مناسب که به اندازه لوله اصلی بوده و خروجی آن به اندازه ورودی نازل باشد انتخاب می کنیم. سپس بست را به همراه اورینگ داخلی به لوله بسته و نازل را به آن می بندیم.

در صورت عدم استفاده از بست کمربندی باید داخل لوله رزوه شده و نازل را داخل رزوه ببندیم و بعد از آن دور نازل را آب بندی کنیم. این روش هم سخت تر و هم پر هزینه تر است. هم چنین هنگام تعمیرات، باز کردن نازل برج خنک کننده و شستشوی آن به راحتی انجام نمی شود. نازل های پروانه ای نیز داخل سینی های توزیع آب برج خنک کن جریان متقاطع جا زده می شوند.

فشار لازم برای افشانک برج خنک کننده

برای عملکرد درست افشانک برج خنک کننده باید یک حداقل فشار در پشت آن وجود داشته باشد. در نازل هایی مانند نازل مربع پاش این عدد بین 3 تا 4 بار است. در بقیه نازل هایی که به لوله متصل می شوند نیز همین مقدار فشار مورد نیاز است. در مورد افشانک هایی مانند هامون تنها فشار حوضچه آب پشت برج برای کارکرد نازل کافی است و نیاز به پمپ وجود ندارد.

میزان پاشش استاندارد

در صورتی که فشار آب پشت نازل از مقدار استاندارد بالاتر باشد، جریان آب در گردش پس از برخورد به سطح پکینگ، تبدیل به قطرات فراوان شده و مقداری از این قطرات توسط فن رو بالا کشیده می شوند. در این حالت اگر تعداد و سرعت خروج قطرات زیاد باشد، قطره گیر برج خنک کننده نمی تواند به خوبی عمل کرده و اطراف برج خیس خواهد شد. در نتیجه فشار پشت نازل را باید در حدی تنظیم کرد که پاشش قطرات به بیرون صورت نگیرد.

افشانک برج خنک کننده تحت جاذبه

افشانک برج خنک کننده همیشه با فشار پمپ کار نمی کند. در برج خنک کننده سایز بزرگ مانند برج خنک کننده بتنی نازل هایی مانند نازل هامون وجود دارند که برای پاشش نیاز به فشار پمپ نداشته و تنها فشار استاتیک حوضچه پشت لوله ها نیروی پاشش نازل برج خنک کننده را تامین می کند. در این موارد ایستگاه پمپاژ آب در گردش تنها برای رساندن آب به مخزن طراحی شده و حرکت اب در سیستم توزیع بر مبنای فشار جاذبه خواهد بود.
