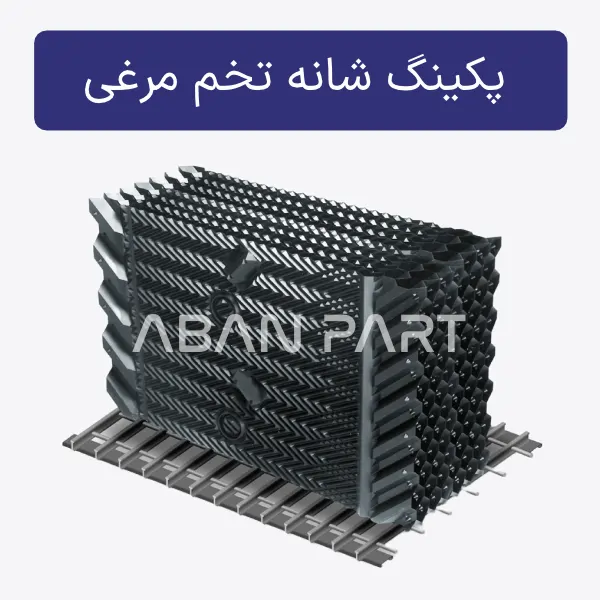

پکینگ شانه تخم مرغی

پکینگ شانه تخم مرغی یکی دیگر از انواع پکینگ فیلم است که ورق وکیوم شده آن فرم شانه تخم مرغی (کله قندی) دارد. پکینگ شانه تخم مرغی در برج های جریان متقاطع به کار رفته و ورق های وکیوم شده در قسمت های کله قندی برای تولید بلوک پکینگ به همدیگر چسبانده می شوند. دمای قابل تحمل پکینگ شانه تخم مرغی با توجه به جنس آن 55 درجه سانتیگراد است.

با توجه به پیشرفت صنعت برج خنک کننده به تدریج برج خنک کننده فایبرگلاس جایگزین کولینگ تاور کراس فلو شده و مصرف پکینگ برج خنک کننده نوع فیلمی روز به روز کاهش می یابد. پکینگ نت اسپلش و پکینگ گرید اسپلش را با توجه به قیمت بسیار اقتصادی و طول عمر بالاتر می توان جایگزین پکینگ لانه زنبوری نمود. در پکینگ تخم مرغی حتما باید به این نکته توجه کرد که تنها در برج کراس فلو کاربری داشته و نمی توان در کولینگ تاور کانترفلو از آن استفاده نمود.

مشخصات پکینگ شانه تخم مرغی

پکینگ شانه تخم مرغی یک از مهم ترین قطعات برج خنک کننده جریان متقاطع است که نقش مهمی در فرایند خنک کاری دارد. مشخصات فنی پکینگ شانه تخم مرغی به شرح زیر است:

• • گام ورق : 19 میلیمتر
  • سطح ویژه : 150 متر مربع در متر مکعب
  • کیفیت آب در گردش : تمیز
  • ضخامت ورق اولیه : 400 میکرون
  • جنس ورق : پلی وینیل کلراید (PVC)
  • دمای قابل تحمل : 55 درجه سانتیگراد
  • طول بلوک : 100 سانتیمتر
  • عرض بلوک : تا 60 سانتیمتر
  • ارتفاع بلوک : 50 سانتیمتر

جنس پکینگ شانه تخم مرغی

جنس پکینگ شانه تخم مرغی از ورق پی وی سی بوده و با روش وکیوم فرمینگ شکل داده می شود. در این روش ورق مسطح پس از گرم شدن در بین هیتر ها شکل نرم و منعطفی پیدا کرده و با استفاده از وکیوم هوای بین ورق و قالب شکل قالب را پیدا می کند. سپس با پاشش آب سرد بر روی ورق می توان آن را از قالب جدا کرد و به طول دلخواه برش زد.

اتصال ورق های وکیوم شده به دلیل جنس شیت ها توسط چسب صورت میگیرد. ورق فرم یافته وارد غلتک های چسب زنی شده و در نقاط کله قندی (شانه تخم مرغی) چسب کاری می شود و سپس ورق ها را میتوان به هم چسباند. پس از خشک شدن چسب ها بلوک پکینگ کراس فلو را می توان به ابعاد دلخواه مناسب با ابعاد برج برشکاری نمود.

نکته مهم در تامین پکینگ شانه تخم مرغی کیفیت ورق اولیه است. با توجه به اینکه PVC پس از مدتی به دلیل خشک شدن روغن DOP موجود در مواد اولیه اش ترد و شکننده شده و خرد می شود، باید آن را از یک تامین کننده معتبر تهیه کرد. کلیه ورق های پکینگ های تولیدی در شرکت آبان پارت از شرکت بهینه پوشش جم تهیه شده که محصولات اصلی اش تهیه روکش های دارویی برای انواع شرکت های دارویی است.

کاربرد پکینگ شانه تخم مرغی

پکینگ شانه تخم مرغی در برجهای خنک کن کراس فلو (جریان متقاطع) سایز کوچک و متوسط مانند ساری پویا و KUKEN کاربرد فراوانی دارد. از سوی دیگر در کولینگ های کراس فلو سایز بزرگ نیروگاه ها یا پالایشگاه های نفتی نیز برای کاهش قیمت برج خنک کننده می توان آن را به صورت چند لایه به کار برد. گام های مختلفی برای این نوع پکینگ وجود دارد که بهترین حالت آن گام 19 می باشد.

پکینگ شانه تخم مرغی به علت ساختار هندسی خود امکان رسوب گیری کمی دارد. ولی باز در صنایع با آب در گردش آلوده نمی توان از آن استفاده کرد. پکینگ جریان متقاطع مناسب سیستم های تهویه و چیلر هستند که با آب شهری در تماس هستند. حتی با این وجود در سیستم های تهویه نیز با وجود سرویس های دوره ای و اسید شویی بعد از چند سال باید تعویض گردند.

نکته مهم در خرید پکینگ های فیلم چه نوع شانه تخم مرغی و چه نوع لانه زنبوری ضخامت ورق و کیفیت جنس آن است. ورق مصرفی برای پکینگ فیلم باید حداقل 400 میکرون ضخامت داشته باشد تا بلوک به شکل استاندارد تولید شده و استقامت مکانیکی داشته باشد. برای کارفرما شاید امکان اندازه گیر ضخامت تک تک ورق ها وجود نداشته باشد. در این حالت وزن کردن کل بلوک بهترین راه حل ممکن است.

رنگ شیت های مصرفی در تولید بلوک پکینگ شانه تخم مرغی نیز نشاندهنده کیفیت ورق آن است. به طور کلی هر گاه بلوک پکینگ فیلم به رنگ مشکی بود حتما مواد مصرفی از نوع ضایعاتی است و رنگ مشکی به دلیل پنهان کردن این موضوع است. بهترین رنگ برای خرید بلوک پکینگ فیلم کولینگ طوسی بوده و حتما خود ورق از نزدیک چک شود تا آثار تکه های ضایعات آسیاب شده در آن موجود نباشد.

جایگزین پکینگ شانه تخم مرغی

پکینگ شانه تخم مرغی را میتوان با پکینگ اسپلش جایگزین کرد.  در سال های اخیر به دلیل گرانی بیش از حد مواد اولیه قیمت پکینگ شانه تخم مرغی با کیفیت مناسب به شدت بالا رفته است. لذا در فصل تعمیر و نگهداری هزینه بالایی را به کارفرما تحمیل میکند. در این موارد میتوان پکینگ جریان متقاطع را با نمونه های اسپلش به خصوص پکینگ نت اسپلش تعویض کرد.

با توجه به ساختار متخلخل پکینگ نت هوا به صورت عرض نیز می تواند وارد آن شود. از سوی دیگر جنس پلی پروپیلن پکینگ نت کمک میکند تا طول عمر بیشتری داشته و هزینه تعمیرات را کاهش دهد. یکی دیگر از مزایای جایگزینی پکینگ شانه تخم مرغی با پکینگ نت امکان کارکرد برج در اب های آلوده است. زیرا هیچ گونه رسوبی به خود نگرفته و اسید شویی آن نیز به راحتی انجام می شود.

قیمت پکینگ نت به شدت از پکینگ شانه تخم مرغی پایین تر بوده و با توجه به تجربه کاری شرکت آبان پارت در تعویض این مدل پکینگ به راحتی و بدون هیچ گونه نگرانی از بازده برج می توان آن را جایگزین کرد. از سوی دیگر بلوکی بودن پکینگ نت شستشو و تعمیرات دوره ای برج را تسهیل کرده و کارکرد بهتری را میتوان از دستگاه انتظار داشت.
