آب پخش کن برج خنک کننده

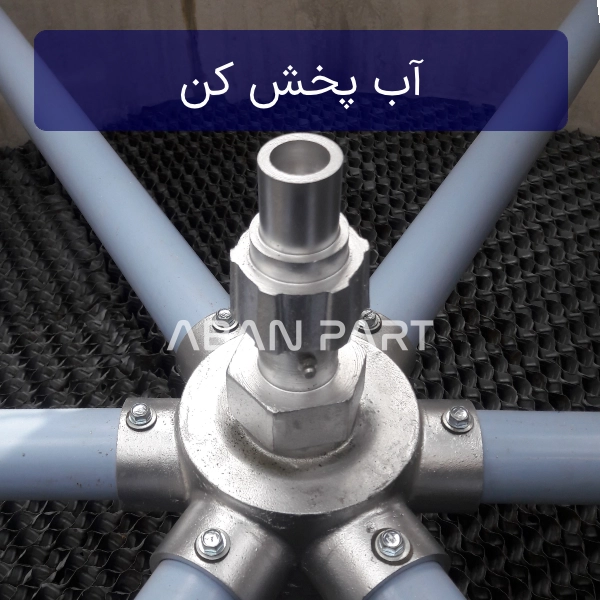

آب پخش کن برج خنک کننده (Cooling Tower Sprinkler) قطعه ای دوار در برج خنک کننده است که وظیفه پخش آب گرم بر روی پکینگ برج خنک کننده را بر عهده داشته و در سایز 2 تا 12 اینچ ساخته می شود. آب پخش کن برج خنک کننده برنجی با اینکه قیمت بالاتری نسبت به اسپرینکلر آلومینیومی دارد اما به دلیل طول عمر بیشتر آب پخش کن، باعث کاهش هزینه تعمیر و نگهداری برج خنک کننده میگردد.

لوله های آرم آب پخش کن برج خنک کننده یا همان لوله های اسپرینکلر برج خنک کننده آبگردان یکی از قطعات برج خنک کننده گرد بوده و از جنس UPVC و از نوع فشار قوی هستند که طول عمر بالاتری نسبت به لوله های فاضلابی یا پلی اتیلن دارند. شرکت آبان پارت با تولید آب پخش کن آلومینیومی و آب پخش کن برنجی در تمامی سایز ها، توانایی تامین و تعویض آب پخش کن کولینگ تاور را با کمترین قیمت برج خنک کننده ممکن دارد.

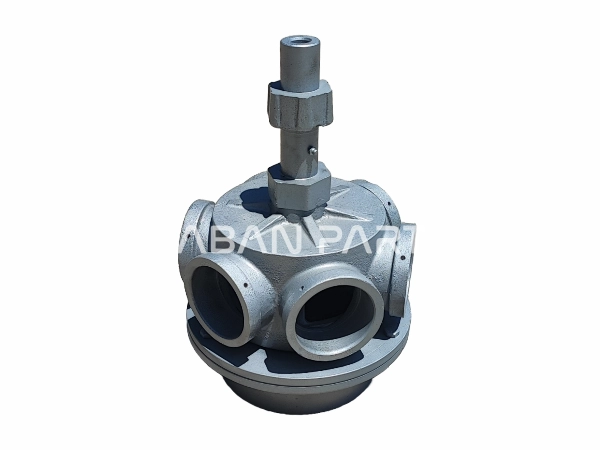

آب پخش کن آلومینیومی

آب پخش کن آلومینیومی برج خنک کننده به علت قیمت ارزانتر نسبت به نوع برنجی در برج خنک کننده گرد بسیار به کار رفته است. جنس آلومینیومی بدنه آب پخش کن آلومینیومی پس از مدتی دچار خوردگی شده و این خوردگی ها مانع چرخش اسپرینکلر میگردد. در نتیجه دیگر توزیع آب بر روی پکینگ اتفاق نمی افتد و دمای خروجی کولینگ تاور بالاتر از حد مورد نظر می رود.

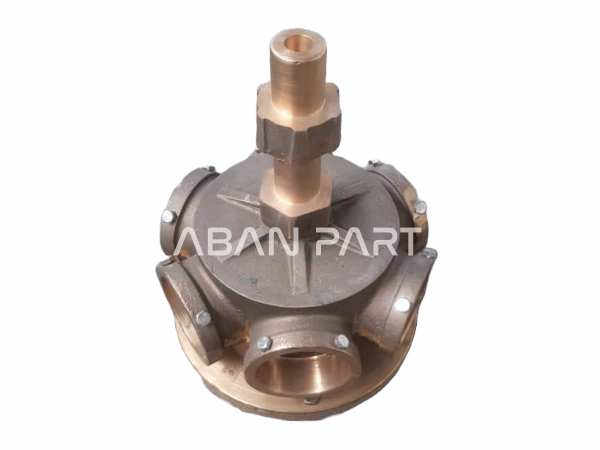

آب پخش کن برنجی

آب پخش کن برنجی برج خنک کننده به هیچ عنوان دچار خوردگی و تجمیع رسوب نشده و می تواند تا سالها بدون دردسر تعمیراتی کار کند. آب پخش کن برنجی تنها بعد از چند دوره کاری نیاز به سرویس یا تعویض بلبرینگ خواهد داشت. بلبرینگ های اسپرینکلر برج خنک کننده آلومینیومی از نوع KG (ساخت چین) و جنس برنجی از نوع NACHI (ساخت ژاپن) می باشد.

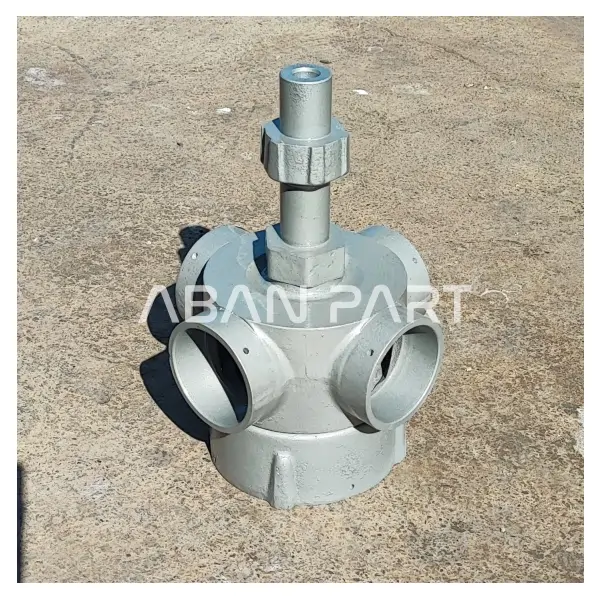

کلگی توزیع آب برج خنک کننده

کلگی توزیع آب برج خنک کننده دارای 4، 6، 8 سوراخ خروجی و یک سوراخ ورودی است. ورودی کلگی توزیع آب از 2 تا 12 اینچ بوده و بر روی برج خنک کننده گرد نصب میگردد. اتصال انتهای لوله های آرم به تاج کلگی توزیع آب توسط یک سری بست و یک سیم بکسل انجام می شود. طول این سیم بکسل توسط یک میل مهار کش به صورت پیچی تنظیم شده و زاویه خروجی آب از سوراخ های لوله آرم طوری تنظیم می شود که باعث چرخش کلگی آب پخش کن در اثر نیروی گریز از مرکز و توزیع آب در گردش شود.

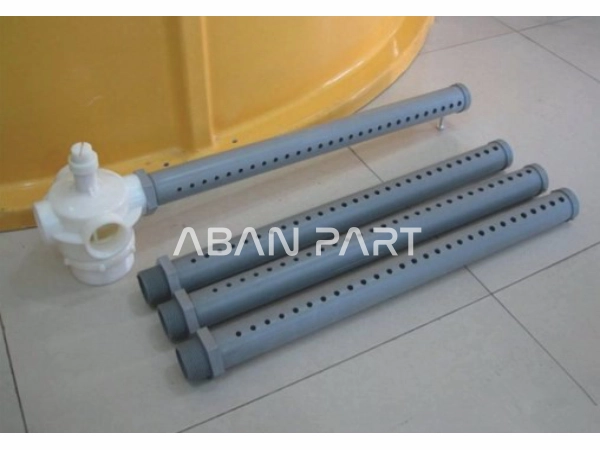

لوله آرم آب پخش کن برج خنک کننده

لوله آرم آب پخش کن برج خنک کننده در قطر های 32 تا 110 میلیمتر تولید می شود. لوله آرم در طول خود دارای سوراخ هایی است که هنگام چرخش آب پخش کن برج خنک کننده، آب با فشار از آنها خارج شده و همین فشار با استفاده از نیروی گریز از مرکز سبب چرخش اسپرینکلر میگردد. سایز و تعداد سوراخ های روی لوله آرم در دستگاه های مختلف با هم متفاوت است.

جنس لوله آرم آب پخش کن برج خنک کننده باید از UPVC باشد تا در برابر حرارت و دمای آب ورودی مقاومت کرده و خم نشود. هم چنین نوع لوله باید فشار قوی بوده و ضخامت کافی را داشته باشد. با توجه به عدم تولید آب پخش کن رزوه دار، دیگر نیازی به حدیده کردن لوله نبوده و تنها با دو پیچ خودکار به کلگی آب پخش کن متصل میگردد.

لوازم آب پخش کن برج خنک کننده

لوازم آب پخش کن برج خنک کننده شامل موارد زیر است:

• • سیم بکسل روکش دار (قبلا از میله فولادی به جای سیم بکسل استفاده می شد)
  • مهارکش برای تنظیم طول سیم بکسل و تراز کردن لوله های آرم
  • بست پیچ گوشتی خور و آچار خور برای اتصال دو سر المنتور برج خنک کننده به لوله آرم
  • کرپی برای اتصال دو سر سیم بکسل

مشخصات آب پخش کن برج خنک کننده

مشخصات آب پخش کن برج خنک کننده برای سایز های مختلف برج خنک کننده گرد با هم متفاوت است. ما در اینجا جزییات انواع آب پخش کن برج خنک کننده برای سایز های 20 تا 1400 تن تبرید را آورده ایم.

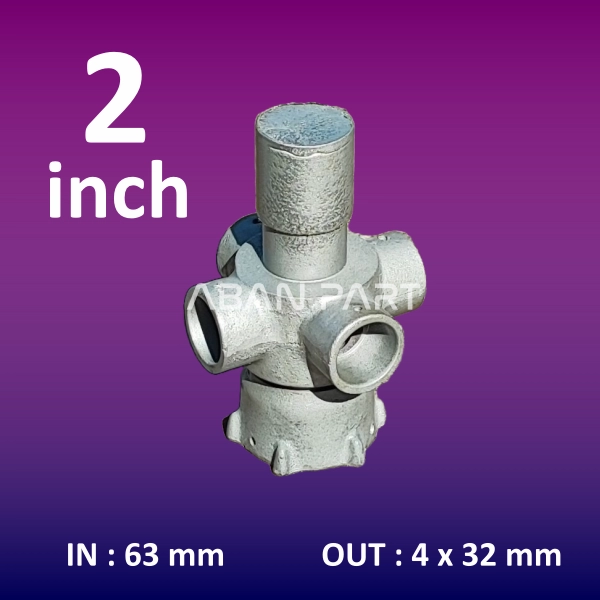

آب پخش کن 2 اینچ برج خنک کننده

مشخصات فنی آب پخش کن برج خنک کننده سایز 2 اینچ به شرح زیر است:

• • سایز لوله ورودی : 2 اینچ (63 mm)
  • سایز لوله خروجی : 1 اینچ (32 mm)
  • تعداد لوله خروجی : 4 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 0.7 کیلوگرم
  • وزن اسپرینکلر برنجی : XX کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 20 (تن تبرید)

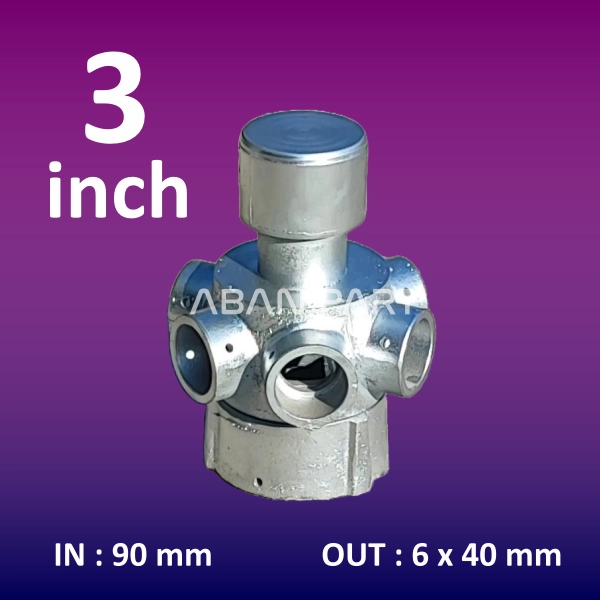

آب پخش کن 3 اینچ برج خنک کننده

مشخصات فنی آب پخش کن برج خنک کننده سایز 3 اینچ به شرح زیر است:

• • سایز لوله ورودی : 3 اینچ (90 mm)
  • سایز لوله خروجی : 1.25 اینچ (40 mm)
  • تعداد لوله خروجی : 6 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 1.8 کیلوگرم
  • وزن اسپرینکلر برنجی : 4.8 کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 50 – 30 (تن تبرید)

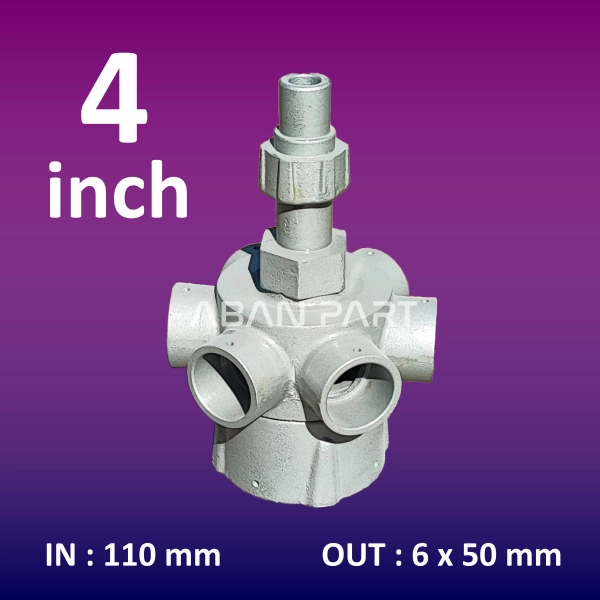

آب پخش کن 4 اینچ برج خنک کننده

مشخصات فنی آب پخش کن برج خنک کننده سایز 4 اینچ به شرح زیر است:

• • سایز لوله ورودی : 4 اینچ (110 mm)
  • سایز لوله خروجی : 1.5 اینچ (50 mm)
  • تعداد لوله خروجی : 6 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 3.1 کیلوگرم
  • وزن اسپرینکلر برنجی : 8.4 کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 100 – 60 (تن تبرید)

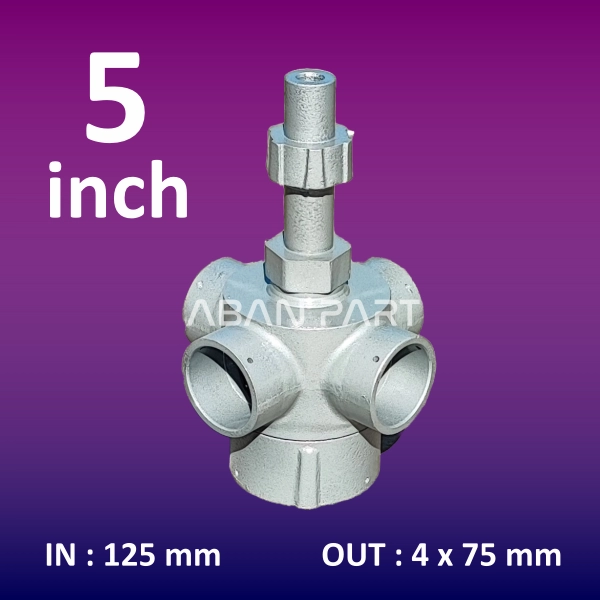

آب پخش کن 5 اینچ برج خنک کننده

مشخصات فنی آب پخش کن برج خنک کننده سایز 5 اینچ به شرح زیر است:

• • سایز لوله ورودی : 5 اینچ (125 mm)
  • سایز لوله خروجی : 2.5 اینچ (75 mm)
  • تعداد لوله خروجی : 4 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 5.3 کیلوگرم
  • وزن اسپرینکلر برنجی : 12 کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 150 – 125 (تن تبرید)

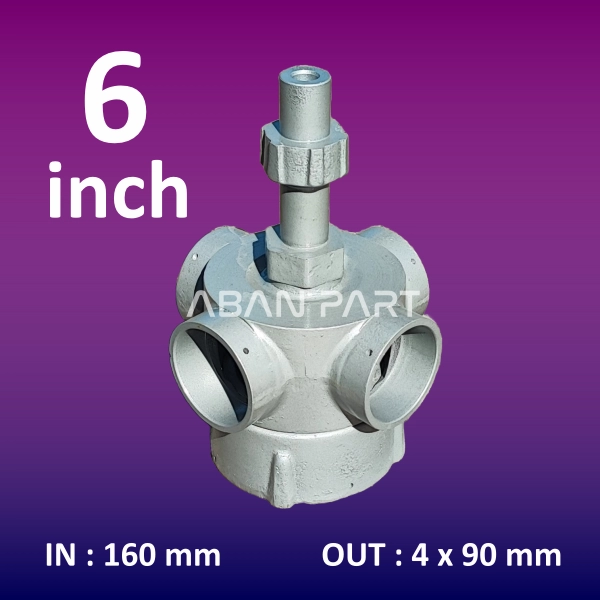

آب پخش کن 6 اینچ برج خنک کننده

مشخصات فنی آب پخش کن برج خنک کننده سایز 6 اینچ به شرح زیر است:

• • سایز لوله ورودی : 6 اینچ (160 mm)
  • سایز لوله خروجی : 3 اینچ (90 mm)
  • تعداد لوله خروجی : 4 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 6.1 کیلوگرم
  • وزن اسپرینکلر برنجی : 16.2 کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 250 – 175 (تن تبرید)

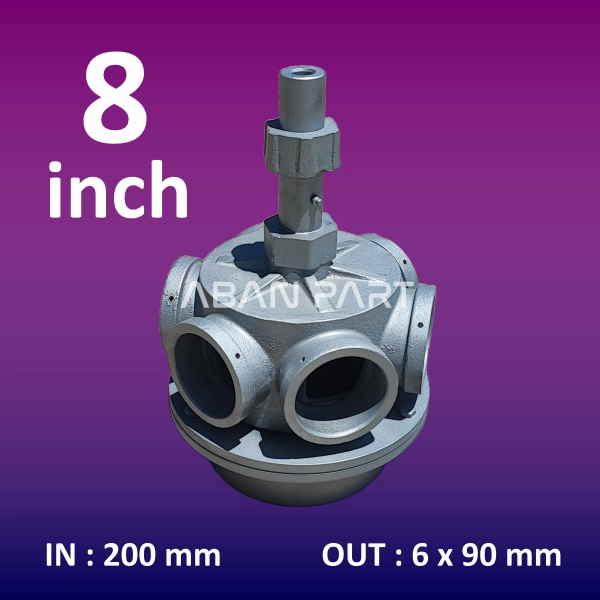

آب پخش کن 8 اینچ برج خنک کننده

مشخصات فنی آب پخش کن برج خنک کننده سایز 8 اینچ به شرح زیر است:

• • سایز لوله ورودی : 8 اینچ (200 mm)
  • سایز لوله خروجی : 3 اینچ (90 mm)
  • تعداد لوله خروجی : 6 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : 10.7 کیلوگرم
  • وزن اسپرینکلر برنجی : 28.8 کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 500 – 300 (تن تبرید)

آب پخش کن 10 اینچ برج خنک کننده

مشخصات فنی آب پخش کن برج خنک کننده سایز 10 اینچ به شرح زیر است:

• • سایز لوله ورودی : 10 اینچ (250 mm)
  • سایز لوله خروجی : 3 اینچ (90 mm)
  • تعداد لوله خروجی : 8 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : XX کیلوگرم
  • وزن اسپرینکلر برنجی : XX کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 700 – 600 (تن تبرید)

آب پخش کن پرتو آبگردان (10 اینچ)

مشخصات فنی آب پخش کن فابریک پرتو آبگردان سایز 10 اینچ به شرح زیر است:

• • سایز لوله ورودی : 10 اینچ (250 mm)
  • سایز لوله خروجی : 4 اینچ (110 mm)
  • تعداد لوله خروجی : 6 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : XX کیلوگرم
  • وزن اسپرینکلر برنجی : XX کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 700 – 600 (تن تبرید)

آب پخش کن 12 اینچ برج خنک کننده

مشخصات فنی آب پخش کن برج خنک کننده سایز 12 اینچ به شرح زیر است:

• • سایز لوله ورودی : 12 اینچ (315 mm)
  • سایز لوله خروجی : 4 اینچ (110 mm)
  • تعداد لوله خروجی : 8 عدد
  • جنس کلگی : آلومینیوم یا برنج
  • وزن اسپرینکلر آلومینیومی : XX کیلوگرم
  • وزن اسپرینکلر برنجی : XX کیلوگرم
  • جنس شفت مرکزی : استیل یا آهن
  • تناژ برج خنک کن : 1400 – 800 (تن تبرید)
