برج خنک کننده ابارا

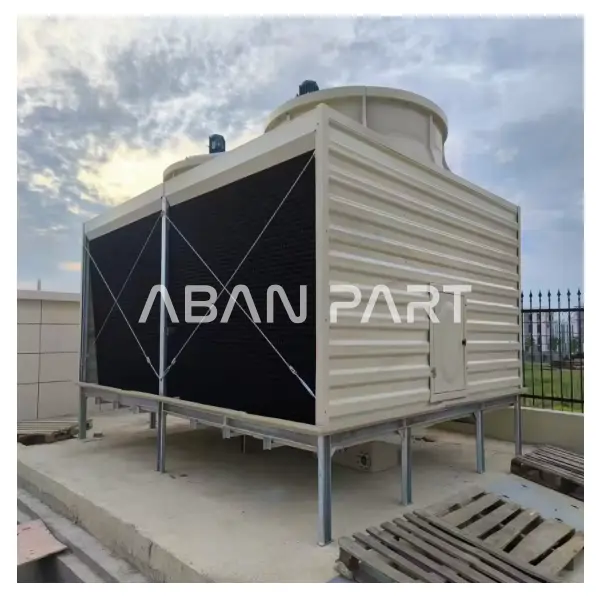

برج خنک کننده ابارا (EBARA Cooling Tower) یک نوع برج جریان متقاطع با فن محوری مکنده و به شکل ذوزنقه ای است و شرکت ابارا ژاپن این مدل برج خنک کننده را از سایز 50 تا 1000 تولید میکند. توزیع آب در برج خنک کننده ابارا توسط یک سینی با سوراخ های متعدد صورت میگیرد. برج خنک کننده شینوا یا ابارا دارای ساختار کراس فلو بوده که مسیر جریان آب در گردش و هوای عبوری از آن زاویه 90 درجه دارند.

برج خنک کننده ابارا در مقایسه با برج خنک کننده فایبرگلاس مکعبی با همان تناژ قیمت برج خنک کننده بالاتری دارد. دلیل این موضوع گران تر بودن قطعات برج خنک کننده ابارا و وارداتی بودن آنها است. در مورد پکینگ برج خنک کننده ابارا به دلیل تولید آن توسط شرکت آبان پارت قیمت تا حد معقولی کاهش پیدا کرده است.

کاتالوگ برج خنک کننده ابارا

در کاتالوگ برج خنک کننده ابارا کلیه سایز های کولینگ تاور ابارا به همراه جزییات فنی آنها آمده است. با دانستن مدل برج خنک کننده ابارا که بر روی پلاک درب راهرو ورودی کولینگ تاور نصب شده است می توانید کلیه مشخصات مربوط به آن سایز را بیابید.

برج خنک کننده ابارا مدل SDC – U 50

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 50 به شرح زیر است :

• مدل ← SDC – U 50
• طول ← 250 cm
• عرض ← 140 cm
• ارتفاع ← 220 cm
• ارتفاع استک ← 40 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس  ← PVC مواد نو (طوسی)
• کاهنده دور ← کوپل مستقیم
• توان الکتروموتور ← 1.1×1 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 100 cm
• دبی آب در گردش ← 39 m3/h
• فلنج ورودی ← 4×1 inch
• فلنج خروجی ← 4×1 inch
• وزن در حالت خشک ← 490 kg
• وزن در حالت کار ← 1030 kg

برج خنک کننده ابارا مدل SDC – U 75

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 75 به شرح زیر است :

• مدل ← SDC – U 75
• طول ← 270 cm
• عرض ← 160 cm
• ارتفاع ← 220 cm
• ارتفاع استک ← 50 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← کوپل مستقیم
• توان الکتروموتور ← 1.5×1 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 120 cm
• دبی آب در گردش ← 59 m3/h
• فلنج ورودی ← 4×1 inch
• فلنج خروجی ← 4×1 inch
• وزن در حالت خشک ← 530 kg
• وزن در حالت کار ← 1230 kg

برج خنک کننده ابارا مدل SDC – U 85

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 85 به شرح زیر است :

• مدل ← SDC – U 85
• طول ← 270 cm
• عرض ← 160 cm
• ارتفاع ← 220 cm
• ارتفاع استک ← 50 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← کوپل مستقیم
• توان الکتروموتور ← 2.2×1 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 120 cm
• دبی آب در گردش ← 66 m3/h
• فلنج ورودی ← 4×1 inch
• فلنج خروجی ← 4×1 inch
• وزن در حالت خشک ← 540 kg
• وزن در حالت کار ← 1240 kg

برج خنک کننده ابارا مدل SDC – U 100

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 100 به شرح زیر است :

• مدل ← SDC – U 100
• طول ← 300 cm
• عرض ← 190 cm
• ارتفاع ← 220 cm
• ارتفاع استک ← 50 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 2.2×1 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 150 cm
• دبی آب در گردش ← 78 m3/h
• فلنج ورودی ← 5×1 inch
• فلنج خروجی ← 5×1 inch
• وزن در حالت خشک ← 620 kg
• وزن در حالت کار ← 1540 kg

برج خنک کننده ابارا مدل SDC – U 125

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 125 به شرح زیر است :

• مدل ← SDC – U 125
• طول ← 300 cm
• عرض ← 190 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 50 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 3.7×1 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 150 cm
• دبی آب در گردش ← 99 m3/h
• فلنج ورودی ← 5×1 inch
• فلنج خروجی ← 5×1 inch
• وزن در حالت خشک ← 630 kg
• وزن در حالت کار ← 1550 kg

برج خنک کننده ابارا مدل SDC – U 150

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 150 به شرح زیر است :

• مدل ← SDC – U 150
• طول ← 330 cm
• عرض ← 180 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 3.7×1 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 150 cm
• دبی آب در گردش ← 117 m3/h
• فلنج ورودی ← 5×1 inch
• فلنج خروجی ← 5×1 inch
• وزن در حالت خشک ← 870 kg
• وزن در حالت کار ← 2320 kg

برج خنک کننده ابارا مدل SDC – U 175

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 175 به شرح زیر است :

• مدل ← SDC – U 175
• طول ← 330 cm
• عرض ← 200 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 5.5×1 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 150 cm
• دبی آب در گردش ← 137 m3/h
• فلنج ورودی ← 5×1 inch
• فلنج خروجی ← 5×1 inch
• وزن در حالت خشک ← 940 kg
• وزن در حالت کار ← 2530 kg

برج خنک کننده ابارا مدل SDC – U 200

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 200 به شرح زیر است :

• مدل ← SDC – U 200
• طول ← 360 cm
• عرض ← 220 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 5.5×1 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 180 cm
• دبی آب در گردش ← 156 m3/h
• فلنج ورودی ← 6×1 inch
• فلنج خروجی ← 6×1 inch
• وزن در حالت خشک ← 1050 kg
• وزن در حالت کار ← 2940 kg

برج خنک کننده ابارا مدل SDC – U 225

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 225 به شرح زیر است :

• مدل ← SDC – U 225
• طول ← 390 cm
• عرض ← 240 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پکینگ ← شانه تخم مرغی
• جنس پکینگ ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 5.5×1 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 210 cm
• دبی آب در گردش ← 176 m3/h
• فلنج ورودی ← 6×1 inch
• فلنج خروجی ← 6×1 inch
• وزن در حالت خشک ← 1150 kg
• وزن در حالت کار ← 3240 kg

برج خنک کننده ابارا مدل SDC – U 250

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 250 به شرح زیر است :

• مدل ← SDC – U 250
• طول ← 390 cm
• عرض ← 240 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 7.5×1 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 210 cm
• دبی آب در گردش ← 195 m3/h
• فلنج ورودی ← 6×1 inch
• فلنج خروجی ← 6×1 inch
• وزن در حالت خشک ← 1170 kg
• وزن در حالت کار ← 3260 kg

برج خنک کننده ابارا مدل SDC – U 300

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 300 به شرح زیر است :

• مدل ← SDC – U 300
• طول ← 330 cm
• عرض ← 360 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 3.7×2 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 150×2 cm
• دبی آب در گردش ← 234 m3/h
• فلنج ورودی ← 5×2 inch
• فلنج خروجی ← 5×2 inch
• وزن در حالت خشک ← 1660 kg
• وزن در حالت کار ← 4560 kg

برج خنک کننده ابارا مدل SDC – U 350

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 350 به شرح زیر است :

• مدل ← SDC – U 350
• طول ← 330 cm
• عرض ← 400 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس  ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 5.5×2 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 150×2 cm
• دبی آب در گردش ← 273 m3/h
• فلنج ورودی ← 5×2 inch
• فلنج خروجی ← 5×2 inch
• وزن در حالت خشک ← 1800 kg
• وزن در حالت کار ← 5000 kg

برج خنک کننده ابارا مدل SDC – U 400

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 400 به شرح زیر است :

• مدل ← SDC – U 400
• طول ← 360 cm
• عرض ← 440 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 5.5×2 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 180×2 cm
• دبی آب در گردش ← 312 m3/h
• فلنج ورودی ← 6×2 inch
• فلنج خروجی ← 6×2 inch
• وزن در حالت خشک ← 2030 kg
• وزن در حالت کار ← 5810 kg

برج خنک کننده ابارا مدل SDC – U 450

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 450 به شرح زیر است :

• مدل ← SDC – U 450
• طول ← 390 cm
• عرض ← 480 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 5.5×2 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 210×2 cm
• دبی آب در گردش ← 351 m3/h
• فلنج ورودی ← 6×2 inch
• فلنج خروجی ← 6×2 inch
• وزن در حالت خشک ← 2220 kg
• وزن در حالت کار ← 6400 kg

برج خنک کننده ابارا مدل SDC – U 500

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 500 به شرح زیر است :

• مدل ← SDC – U 500
• طول ← 390 cm
• عرض ← 480 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 7.5×2 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 210×2 cm
• دبی آب در گردش ← 390 m3/h
• فلنج ورودی ← 6×2 inch
• فلنج خروجی ← 6×2 inch
• وزن در حالت خشک ← 2260 kg
• وزن در حالت کار ← 6440 kg

برج خنک کننده ابارا مدل SDC – U 600

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 600 به شرح زیر است :

• مدل ← SDC – U 600
• طول ← 360 cm
• عرض ← 660 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 5.5×3 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 180×3 cm
• دبی آب در گردش ← 468 m3/h
• فلنج ورودی ← 6×3 inch
• فلنج خروجی ← 6×3 inch
• وزن در حالت خشک ← 3010 kg
• وزن در حالت کار ← 8680 kg

برج خنک کننده ابارا مدل SDC – U 700

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 700 به شرح زیر است :

• مدل ← SDC – U 700
• طول ← 390 cm
• عرض ← 720 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 7.5×3 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 210×3 cm
• دبی آب در گردش ← 585 m3/h
• فلنج ورودی ← 6×3 inch
• فلنج خروجی ← 6×3 inch
• وزن در حالت خشک ← 3350 kg
• وزن در حالت کار ← 9620 kg

برج خنک کننده ابارا مدل SDC – U 800

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 800 به شرح زیر است :

• مدل ← SDC – U 800
• طول ← 360 cm
• عرض ← 880 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 5.5×4 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 180×4 cm
• دبی آب در گردش ← 624 m3/h
• فلنج ورودی ← 6×4 inch
• فلنج خروجی ← 6×4 inch
• وزن در حالت خشک ← 3990 kg
• وزن در حالت کار ← 11550 kg

برج خنک کننده ابارا مدل SDC – U 900

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 900 به شرح زیر است :

• مدل ← SDC – U 900
• طول ← 390 cm
• عرض ← 960 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 5.5×4 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 210×4 cm
• دبی آب در گردش ← 702 m3/h
• فلنج ورودی ← 6×4 inch
• فلنج خروجی ← 6×4 inch
• وزن در حالت خشک ← 4360 kg
• وزن در حالت کار ← 12720 kg

برج خنک کننده ابارا مدل SDC – U 1000

مشخصات فنی برج خنک کننده ابارا مدل SDC – U 1000 به شرح زیر است :

• مدل ← SDC – U 1000
• طول ← 390 cm
• عرض ← 960 cm
• ارتفاع ← 280 cm
• ارتفاع استک ← 70 cm
• نوع پر کننده ← شانه تخم مرغی
• جنس ← PVC مواد نو (طوسی)
• کاهنده دور ← پولی و تسمه
• توان الکتروموتور ← 7.5×4 کیلووات
• نوع فن ← فلزی TWIST
• قطر فن ← 210×4 cm
• دبی آب در گردش ← 780 m3/h
• فلنج ورودی ← 6×4 inch
• فلنج خروجی ← 6×4 inch
• وزن در حالت خشک ← 4440 kg
• وزن در حالت کار ← 12800 kg

مزایای برج خنک کننده ابارا

مزایای برج خنک کننده ابارا به شرح زیر است:

• • سازه بسیار مقاوم در برابر نیروهای استاتیکی و دینامیکی
  • پوشش گالوانیزه گرم کلیه قطعات فلزی و مقاومت بالا در برابر خوردگی
  • فن TWIST با حداقل صدا و حداکثر جریان هوا
  • پر کننده مقاوم در برابر گرفتگی و رسوب
  • سیستم توزیع اب یکنواخت بدون گرفتگی سوراخ های سینی
  • وجود دالان مرکزی برای بازرسی داخل برج

معایب برج خنک کننده ابارا

معایب برج خنک کننده ابارا به شرح زیر است:

• • قیمت بسیار بالای قطعات یدکی مانند فیلر، فن و حتی تسمه
  • بلوکی نبودن فیلر فابریک و چسب نخوردن ورق ها برای اتصال به همدیگر
  • تسمه یک تکه تیپ A
  • اشغال فضای بیشتر نسبت به بقیه برج های خنک کننده در تناژ های یکسان

برج خنک کننده شینوا (SHINWA)

نمایندگی برج خنک کننده شینوا (SHINWA) در ایران به صورت رسمی بر عهده شرکت کار و اندیشه است. قطعات مصرفی برج خنک کننده شینوا (SHINWA) به دلیل وارداتی بودن در مقایسه با دیگر انواع کولینگ تاور بسیار گران می باشد. شرکت آبان پارت با تولید و عرضه شانه تخم مرغی که برای برج های خنک کننده جریان متقاطع تولید کرده است، توانایی تامین فیلر برج خنک کننده شینوا (SHINWA) را نیز دارد.

علاوه بر این فن برج خنک کننده با مقطع ثابت (کوفیمکویی) و سیستم کاهش دور پولی و تسمه که در کولینگ تاور های مربعی و گرد استفاده می شود قابلیت کاربری در کولینگ تاور ابارا را نیز دارد. شرکت آبان پارت علاوه بر تامین قطعات برج خنک کن ابارا امکان ارایه خدمات تعمیراتی از قبیل تعویض فیلر، تعویض فن و کاهش دور آن را نیز دارد.

جایگزینی برج خنک کننده شینوا (SHINWA)

برج خنک کننده شینوا (SHINWA) به علت کیفیت ساخت بالا معمولا دچار خرابی عمده نشده و تنها نیازمند سرویس های دوره ای مانند تعویض فیلر و رسوب زدایی است. اما در بعضی از موارد کارفرما به دلایلی تصمیم میگیرد که یا کولینگ تاور ابارا را با یک برج دیگر جایگزین کند یا با اضافه کردن کولینگ تاور ظرفیت خنک کاری را بالاتر ببرد.

در این گونه موارد پیشنهاد برج خنک کننده کامپوزیتی است. این مدل با توجه به بدنه فایبر، صنعتی بودن قطعات به کار رفته، سهولت در تعمیر و نگهداری، وفور لوازم مصرفی و قابلیت کارکرد در شرایط بد محیطی بهترین گزینه به شمار میرود.

نکته ای که در هنگام تعویض برج خنک کننده باید در نظر گرفت این است که حتما دستگاه با همان تناژ واقعی قبلی و یا حتی بالاتر خریداری شود. زیرا تناژ واقعی برج خنک کننده مربعی معمولا کمتر از تناژ نامی آن است و اشتباه در این زمینه ممکن است باعث تحمیل هزینه بالایی به خریدار گردد. بهترین راه حل برای این مشکل سپردن مسئولیت سایزینگ به فروشنده و در عوض گرفتن گارانتی دمایی معتبر از آن است.

برای یافتن مدل مورد نظر باید تناژ برج خنک کننده یا شرایط دمایی مورد نظرتان را به ما اعلام فرمایید تا مناسب ترین دستگاه برای شما انتخاب گردد. برج خنک کننده مربعی شرکت آبان پارت هم دارای گارانتی عملکرد دمایی و هم دارای گارانتی قطعات به همراه گارانتی ده ساله بدنه در مقابل تابش مستقیم افتاب را دارا است.

منابع خارجی درباره برج خنک کننده ابارا

• منبع
